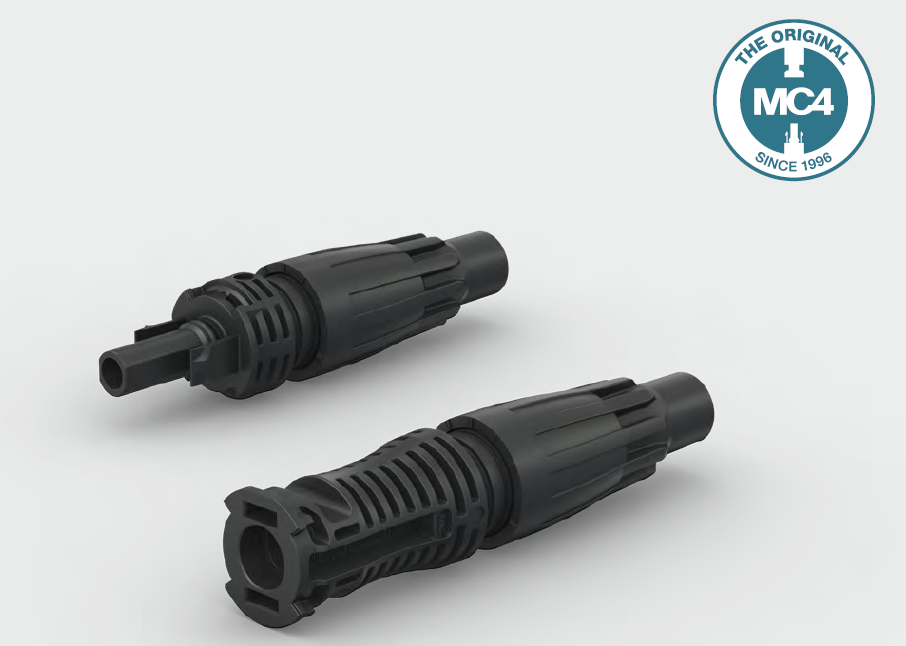

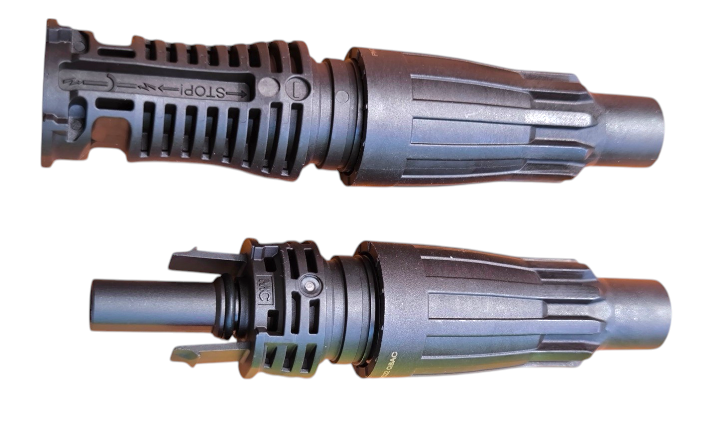

Das Stäubli MC4-Evo ready Steckverbinder-Set besteht aus einem Stäubli Stecker und einer Stäubli Buchse für Photovoltaikleitungen. Die besondere Ausführung „Evo ready“ ermöglicht eine werkzeuglose Kabelverbindung ohne Crimpen. Der elektrische Kontakt wird über eine automatisch schließende Federklemme hergestellt.

Die Steckverbinder sind vollständig vormontiert: PV-Leitung abisolieren, einführen, Gehäuse verschrauben – fertig. Dadurch eignet sich das Set besonders für die schnelle und saubere Montage von PV-Leitungen, zum Beispiel innerhalb eines PV-Strings oder für die weiterführende DC-Verkabelung.

Lieferumfang

• 1x Stäubli MC4-Evo ready Buchse PV-KBT4-EVO READY
• 1x Stäubli MC4-Evo ready Stecker PV-KST4-EVO READY

Es handelt sich um ein Paar, bestehend aus Stecker und Buchse.

Vorteile der Stäubli MC4-Evo ready Steckverbinder

• Werkzeuglose Montage – kein Crimpwerkzeug erforderlich
• Federklemmtechnik – Kontaktierung über automatisch schließende Spring-Clamp-Verbindung
• Vormontierte Ausführung – keine losen Einzelteile
• Schnelle Verarbeitung – PV-Leitung abisolieren, einführen, verschrauben
• Für PV-Kabel mit 4 mm² und 6 mm² geeignet
• Für Kabelaußendurchmesser 5,4 bis 7,6 mm
• Steckkompatibel innerhalb der Stäubli MC4-Produktfamilie – passend zu geeigneten Stäubli MC4 und Stäubli MC4-Evo 2 Gegensteckern
• Klare Systemzuordnung statt unsicherer Kombination mit Fremd- oder Nachbau-Steckverbindern
• Bis DC 1500 V und 30 A ausgelegt
• Schutzart IP65/IP68 im gesteckten Zustand
• TÜV Rheinland zertifiziert nach IEC 62852:2014 + Amd.1:2020
• Geeignet für den Einsatz in Photovoltaikanlagen innerhalb der MC4-Produktfamilie

Kompatibilität innerhalb der Stäubli MC4-Produktfamilie

Ein wichtiger Vorteil der Stäubli MC4-Evo ready Steckverbinder ist die Steckkompatibilität innerhalb der bewährten Stäubli MC4-Produktfamilie. Die Steckverbinder können mit geeigneten Stäubli Gegensteckern der MC4-Produktfamilie verwendet werden, zum Beispiel mit Stäubli MC4 und Stäubli MC4-Evo 2 Steckverbindern.

Damit unterscheiden sich die Stäubli MC4-Evo ready Steckverbinder deutlich von vielen Fremd- oder Nachbau-Steckverbindern, bei denen eine sichere und normgerechte Kombination mit bestehenden Stäubli Steckverbindern nicht automatisch vorausgesetzt werden kann. Für eine dauerhaft zuverlässige PV-Verbindung sollten Steckverbinder immer passend zur jeweiligen Produktfamilie und gemäß Herstellervorgaben eingesetzt werden.

Montagehinweise

Die MC4-Evo ready Steckverbinder sind für eine werkzeuglose Kontaktierung ausgelegt. Ein Crimpwerkzeug wird nicht benötigt. Für eine fachgerechte Montage sind die Vorgaben der Stäubli-Montageanleitung zu beachten.

Leitung vorbereiten

• Geeignet sind PV-Leitungen mit 4 mm² oder 6 mm² Leiterquerschnitt.
• Der zulässige Kabelaußendurchmesser liegt bei 5,4 bis 7,6 mm.
• Die PV-Leitung muss für Photovoltaikanlagen geeignet sein, z. B. nach IEC 62930 bzw. EN 50618.
• Es sind verzinnte Kupferleiter zu verwenden.
• Die Leitung wird auf einer Länge von 15 bis 16,5 mm abisoliert.
• Beim Abisolieren dürfen keine Einzeladern verletzt oder abgeschnitten werden.
• Die Litzen sollten leicht in vorhandener Drehrichtung verdrillt werden, damit keine Adern abstehen.

Steckverbinder montieren

• Die vorbereitete Leitung gerade und ohne Verkanten in den Steckverbinder einführen.
• Die Leitung muss hörbar einrasten.
• Nach dem Einrasten vorsichtig an der Leitung ziehen, um die Verrastung zu prüfen.
• Die Leitung darf sich dabei nicht aus dem Steckverbinder lösen.
• Die Mutter anschließend bis zum Anschlag anziehen.
• Das empfohlene Drehmoment liegt bei ca. 3 bis 4 Nm.
• Nur bei korrekt verschraubtem Steckverbinder ist die IP-Schutzart im gesteckten Zustand gewährleistet.

Stecken, Trennen und Leitungsführung

• Steckverbinder zusammenstecken, bis sie vollständig einrasten.
• Das korrekte Einrasten durch vorsichtiges Ziehen an den Steckverbindern kontrollieren.
• Steckverbinder dürfen nicht unter Last getrennt werden.
• Zum Trennen ist ein geeignetes Entriegelungswerkzeug zu verwenden.
• Nicht gesteckte Steckverbinder müssen mit geeigneten Verschlusskappen vor Feuchtigkeit, Schmutz und Staub geschützt werden.
• Die Leitung muss direkt am Steckverbinder mindestens 20 mm gerade und ohne Biegung oder Zugbelastung herausgeführt werden.
• Steckverbinder nicht direkt auf der Dachfläche, nicht in stehendem Wasser und nicht an der tiefsten Stelle der Leitungsführung platzieren.
• Kabelbinder nicht direkt am Steckverbindergehäuse befestigen.

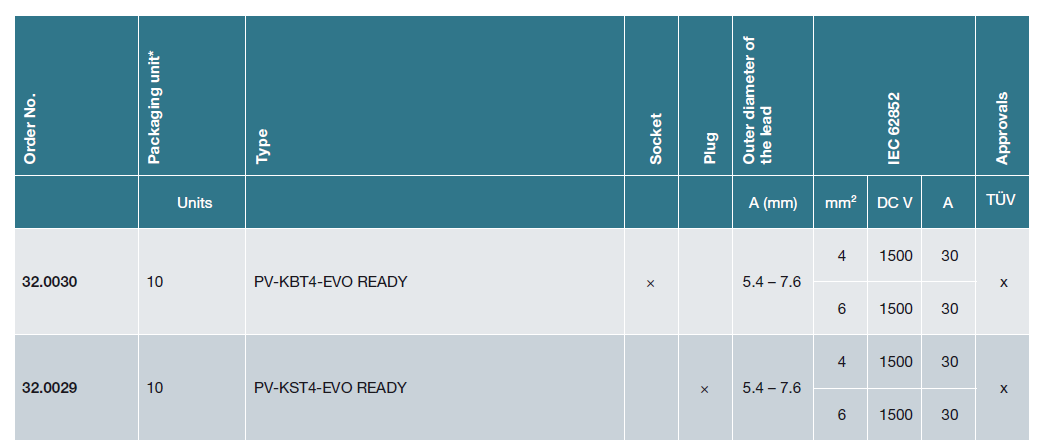

Technische Daten

Anwendung

Die Stäubli MC4-Evo ready Steckverbinder werden zur DC-seitigen Verbindung von Photovoltaikleitungen eingesetzt. Sie können innerhalb des PV-Strings oder im Bereich der weiterführenden DC-Leitung verwendet werden. Durch die werkzeuglose Federklemmtechnik ist die Montage besonders praktisch, wenn keine Crimpzange verfügbar ist oder eine schnelle, saubere Verbindung hergestellt werden soll.

Typische Einsatzbereiche sind zum Beispiel die Verlängerung oder Konfektionierung von PV-Leitungen, Anschlussleitungen im Stringbereich oder DC-Verbindungen bei Photovoltaikanlagen, sofern die verwendeten Leitungen und Gegenstecker den Herstellervorgaben entsprechen.

Wichtige Hinweise

• Zur Verwendung mit geeigneten PV-Leitungen und passenden Stäubli Gegensteckern der MC4-Produktfamilie.
• Die Kombination mit Fremdhersteller-Steckverbindern sollte vermieden werden, sofern keine ausdrückliche Freigabe oder technische Eignung vorliegt.
• Steckverbinder dürfen nicht unter Last getrennt werden.
• Nicht gesteckte Steckverbinder müssen vor Verschmutzung, Feuchtigkeit und Staub geschützt werden.
• Keine verschmutzten oder beschädigten Steckverbinder verwenden.
• Steckverbinder nicht verändern, reparieren oder nach der Montage nachträglich modifizieren.
• Montage gemäß aktueller Stäubli-Montageanleitung durchführen.
• Die Installation darf nur durch fachkundige Personen erfolgen.

Kurzbeschreibung

Stäubli MC4-Evo ready Steckverbinder-Set, bestehend aus 1x Stecker und 1x Buchse. Werkzeuglose Montage ohne Crimpen dank Federklemmtechnik. Geeignet für PV-Kabel mit 4 mm² oder 6 mm² und Kabelaußendurchmesser 5,4–7,6 mm. Steckkompatibel innerhalb der Stäubli MC4-Produktfamilie, zum Beispiel mit geeigneten Stäubli MC4 und Stäubli MC4-Evo 2 Gegensteckern. Ausgelegt für DC 1500 V, 30 A und Schutzart IP65/IP68 im gesteckten Zustand.
