Wandbefestigung

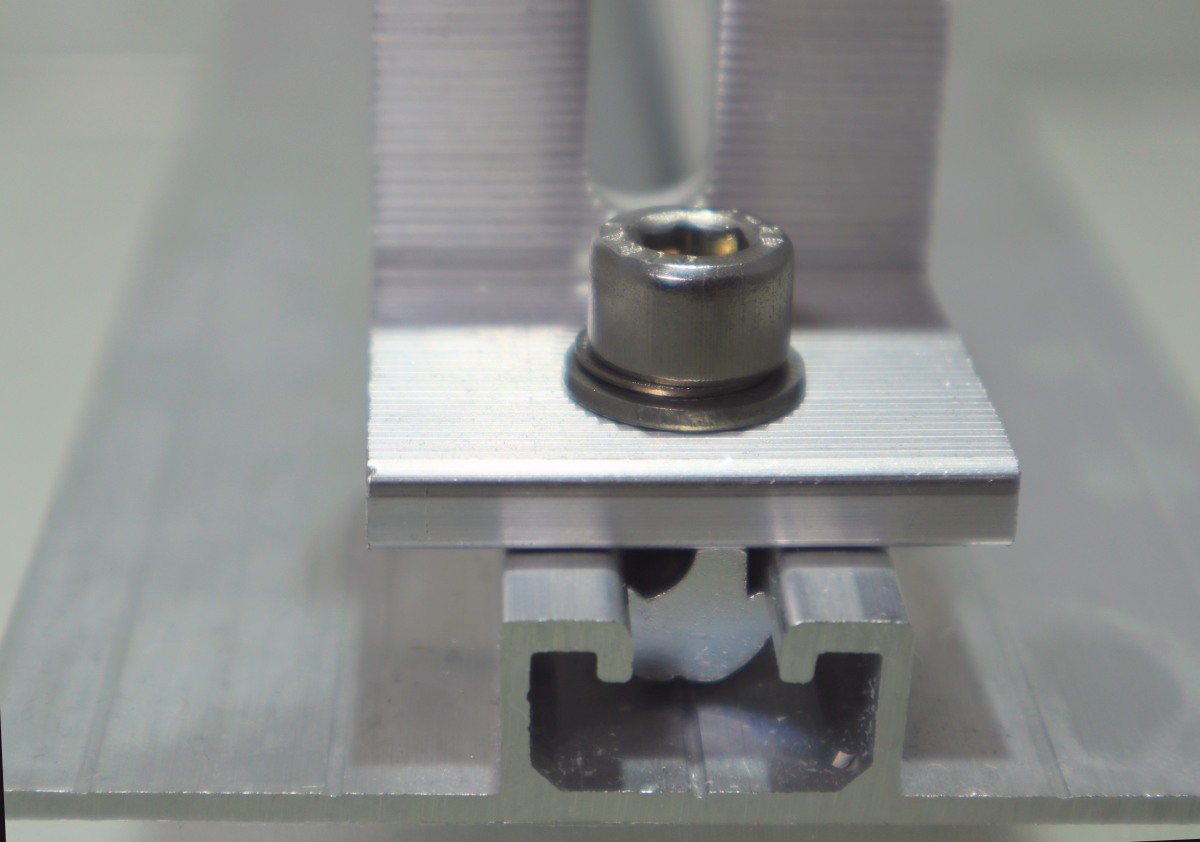

Set 10 Stck: Schraube Innensechskant M8x16 DIN 912 + große Unterlegscheibe + Nutenstein. Edelstahl A2 Insbesondere Geeignet für Anschraubungen von Teilen wie Mikrowechselrichter an unsere Profile, Optimierer oder sonstige Platten mit Löchern / Langlöchern. Die Unterlegscheibe sorgt für eine vergrößerte Auflagefläche. Passend z.B. für unsere Standard 40x40mm Profil (mit Nutenkanal für 8er Nutenstein) und 5mm aufgeschraubter Platte / Winkel. Lieferumfang: 10er Set. Je Set: 1x Innensechskantschraube DIN912. M8x16mm 1x Unterlegscheibe mit 15mm Außendurchmesser 1x Nutenstein Die Zahl "1" im Kauffeld bedeutet Kauf von 10 Sets (40 Teile. Also 10x Sechskantschraube, 10x Scheibe, …) Material: Komplett Edelstahl A2.

Solarbefestigung für Trapezblech Trapezblechschiene. Schnittlänge 35 cm Hinweis: Modulklemme und EPDM sind gesondert zu erwerben. Bei uns im Shop finden Sie die TRapezschiene auch als Set bereits inkl. End- bzw. Mittelklemme     Lieferumfang: Montageschiene Trapezblech: Schnittlänge 35 cm. Breite: 9 cm Mittelklemme.   Notwendiges Zubehör (nicht Bestandteil dieses Angebotes, jedoch bei uns im Shop erhältlich): EPDM Dichtung: Bei uns als Meterware erhältlich. Es muss nicht die gesamte Unterseite mit einer Dichtung beklebt werden. Ein Anbringen der Dichtung im Bereich der Hochsicken ist ausreichend. Dünnblechschrauben. Empfehlung: 4 Stück. Schrauben mit EPDM Dichtung. Mittel- oder Endklemme Besonderheiten: Schnelle, kostengünstige und einfache Montage von Photovoltaikmodulen. Aus robustem Aluminium für eine lange Lebensdauer Variabel einsetzbar. Für Blechdächer. Aber auch auf vielen anderen Unterkonstruktionen Komplett aus rostfreiem Material. Alu + Edelstahl Anzahl benötigter Sets für die Montage: 1 Modul: 4 x Endklemmen Befestigungsset (das Set aus diesem Angebot nicht geeignet, jedoch Endklemenset bei uns im Ebay Shop erhältlich). 2 Module nebeneinander: 4 x Endklemmen (bei uns erhältlich)+ 2 x Mittelklemmen Befestigungsset 3 Module nebeneinander: 4 x Endklemmen (bei uns erhältlich)+ 4 x Mittelklemmen Befestigungsset Anwendung: Zur Befestigung von PV Modulen auf Trapezblechdächern und vielen anderen Untergründen. Die Befestigungsschiene ist bereits auf 40 cm vorgeschnitten. Installation: Die Schiene wird von Hochsicke zu Hochsicke installiert (s. Abbildung). Die Befestigung erfolgt mittels Bohrschrauben (gesondert zu erwerben).

4 Stck Solarmodulhalter Z-Träger Direkte Verschraubung des Halters mit M8 Schrauben am Modulrahmen. Für sämtliche Modulrahmenhöhen geeignet Extra stabile Ausführung. Aus Edelstahl. 2mm Wandstärke. Vielfältige Befestigungsmöglichkeiten auf verschiedenen Untergründen. Inklusive Wandbefestigung. Lieferumfang: 4 x Edelstahl Z-Modulträger 4 x M8x25mm Sechskantschraube mit M8 Sperrzahnmutter Highlights: Material: Hochwertiger Edelstahl. Vergleichbare Halter sind meist nur aus weicherem Aluminium. Somit ist dieser Halter für neuere, großformatige Module geeignet. Wandstärke: 2 mm Edelstahl für sehr hohe Stabilität und Langlebigkeit 8mm Befestigung: Langloch für 8mm Schrauben. Passend zu den üblichen Modulrahmen Montagebohrungen. Andere Z-Halter weisen lediglich 6mm Langlöcher auf, was nicht kompatibel mit der Rahmenverschraubung der gängigen Module ist. Direkte Verschraubung am Modulrahmen, geeignet für alle Modulrahmenhöhen Vielseitige Montagemöglichkeiten: Geeignet für verschiedene Untergründe, inklusive Wandmontage Auch für Wandmontage. Der Halter kann direkt an die Wand geschraubt werden. Oder in Ergänzung mit unserem flachen Trapezblechprofil (Art. # 19721 in 35cm oder Art. # 76446 in 2x 155cm für durchgehende Schiene) mit M8x16mm Innensechskantschrauben / Nutenstein (Art. # 1899). Beispielbild in der Fotogallerie. Optik: Edles Design in Edelstahlausführung Produktmerkmale: Set-Inhalt: 4 Stück Z-Modulträger aus Edelstahl. Ein Set entspricht der Menge für ein Photovoltaikmodul. Inklusive Schrauben: 4 x M8x25mm Sechskantschrauben mit M8 Sperrzahnmutter für die Modulbefestigung Maße des Halters: Länge 100 mm Befestigungslöcher: 8,5 mm für M8 Schrauben, optimal für aktuelle Modulgenerationen, Abstand der 8.5mm Rundbohrungen: 80 mm (Lochmitte - Lochmitte) Flansch oben sowie Steg mit Langloch unten: 30mm Breite Besonderheit: Langlöcher und Rundlöcher (8 mm) im Fuß zur Befestigung auf unterschiedlichen Untergründen Besonderheiten: Extra Stabile Ausführung aus 2mm Edelstahl: Sichere Befestigung für die aktuelle Modulgeneration. Vergleichbare Halter sind üblicherweise lediglich aus weicherem Aluminium. Wandmontage möglich: Durch die robuste Bauweise kann der Halter auch sicher an Wänden befestigt werden Ästhetik: Das edle Material und die sorgfältige Verarbeitung sorgen für ein hochwertiges Erscheinungsbild Hinweise: Bitte beachten: Schrauben für den Untergrund sind nicht im Lieferumfang enthalten. Sicherheitshinweis: Die Gesamtstatik der Montage muss stets bauseits überprüft und sichergestellt werden. Nutzen Sie unsere solide und vielseitige Lösung zur Befestigung Ihrer Solarmodule. Entdecken Sie die detaillierten Abmessungen und Montageoptionen auf den beigefügten Produktbildern.

Alu Montageprofil zur Direktbefestigung auf dem Untergrund. Länge: 2x 155cm = 310cm Gesamt Zuschneiden auf gewünschten Länge. Je nach Schnittlänge passend für 4 - 7 Modulhalter. Oder als Ganzes verlegen ohne Zuschnitt         Vorgehen bei Verwendung mit Zuschnitten:   Schritt 1: Montageschiene auf gewünschte Länge schneiden   Schritt 2: Bei Trapezblech - EPDM Dichtung auf Hochsicken kleben (EPDM: Gesondert zu erwerben)   Schritt 3: Schiene auf Untergrund festschrauben   Schritt 4: Module auf Profil klemmen. Hinweis: Modulklemmen sind nicht Bestandteil dieses Angebots, jedoch bei uns im Shop erhältlich   -------------------------------------------------   Wenn Sie mehrere Solarmodule nebeneinander montieren, stützen die mittleren Halter je 2 Module und es wird eine Mittelklemme verwendet. Am Rand ein Halter mit Endklemme. Beispiel: Montage von 2 Modulen nebeneinander. Sie benötigen 6 Halter (z.B. Zuschnitt des Profils auf 20 cm). Zusätzlich 2 Mittelklemmen und 4 Endklemmen. Bei uns im Shop erhältlich (mit Nutenstein oder "Klick" Variante)     Spezifikation Trapezblechhalter  Material Aluminium  Länge 2x 155cm Abmessung Breite: 90 mm. Höhe: Ca. 15 mm Passend für Klemmtyp Mit Nutenstein oder "Klick" EPDM Gesondert zu erwerben. EPDM Dichtband Art. # 1953 Bohrschrauben Optional: 16 Stck. Edelstahl Bimetall. Mit Bauaufsichtlicher Zulassung Anwendung Befestigung Solarmodule   auf Trapezblech oder ähnlichen Untergründen     Sie zahlen nur 1x Versandkosten. Egal wieviel Stück Sie bestellen!

Flachdachaufständerung in 10° Fix für Solarmodule in Quermontage Module bis 120cm Breite. SONDEREDITION SCHWARZ ELOXIERT Für Flachdach oder auch als Wandbefestigung Modulneigung: 10° Zur Befestigung von einem Solarmodul. Stabile und tragfähige Unterkonstruktion. Inklusive Stützprofile in 125cm Länge zur Entlastung des Modulrahmens Besonderheiten: Versteifung des Systems durch die beiden 1.25m Aluprofile. Die Stützen können an den idealen Klemmpunkten der Module positioniert werden und sorgen so für eine Abstützung und deutliche Entlastung des Modulrahmens. Bei den meisten Systeme im Markt wird nur an den Modulecken geklemmt, was bei den heutigen großformatigen Modulen zu einem merklichen Durchhängen des Moduls führt, mit der Gefahr entsprechender Langzeitschäden. Andere Systeme werden direkt am Modulrahmen verschraubt. Hier geht die gesamte Last durch den Modulrahmen, was ebenfalls zu Beschädigungen führen kann wie z.B. zu dem mittlerweile immer häufiger auftretenden "spontanen Glasbruch" aufgrund innerer Spannungen. (Hinweis: Es werden zusätzlich noch 4 Endklemmen benötigt passend zur Rahmenhöhe. Diese sind gesondert zu erwerben. Z.B. unsere schwarzen Endklemmen mit M8 Sperrzahnmutter Artikel Nummer 15047-SE)   Neben Flachdachinstallation auch für Wandbefestigung sehr gut geeignet. Lieferumfang: 2x Modulträger zur Befestigung eines Solarmoduls. Ausführung schwarz 10° Neigung NICHT Bestandteil (Zubehör, gesondert zu erwerben): Endklemmen für Befestigung Solarmodul. Bitte gesonderte erwerben passend zu Ihrer Modulrahmenhöhe. Nutensteine liegen jedoch schon bei. Sie benötigen also nur die Klemmen und M8 Innensechskantschrauben. Schrauben zur Anschraubung auf dem Untergrund (8mm) nicht Bestandteil bzw. Bodenbleche. Diese sind passend zu Ihrem Untergrund separat zu erwerben. Optional ergänzender Artikel: Vario Fußblech 76400 und Anbindungsschrauben Zur Aufständerung von einem Solarmodul Anwendung: 10° Fix Aufständerung Solarmodul. In Quermontage. Die 4 Konsolen können auf Beschwerungen, unserem Vario Fußblech oder direkt in den Untergrund verschraubt werden. Es werden 8mm Schrauben benötigt. Alternativ kann das System auch aus unseren Trapezprofile flache Ausführung geschraubt werden (mit M8x16mm Schraube und Nutenstein) und dann die Trapezprofile mit Gewichten beschwert. Ideal für die Aufständerung eines Einzelmoduls oder kleineren Modulverbunde. Die beiden 125cm langen Aluprofile (Querschnitt 40x30mm, 8er Nutenkanal) sorgen für eine sehr gute Aussteifung des Systems und Entlastung des Moduls. Etwaige auftretende Biegungen oder Verwölbungen gehen somit nicht durch den Modulrahmen, sondern werden durch die Aluprofile aufgefangen. Wichtig besonders bei Solarmodulen mit großer Fläche. Bei anderen Systemen werden die Module oftmals nur im Eckbereich gelagert oder am Rahmen geschraubt - beides stellt eine deutliche höhere Belastung für das Modul dar. Hinweis: Unsere Endkappen im Shop Art. #2301 sind nicht passend für die Profile. Endkappen liegen jedoch bereits bei. Fuss vorne / hinten: 110x40mm. Dicke Fussplatte 6mm. Aluminium eloxiert. Löcher für 8mm Schraube (Befestigung Untergrund). Abstand Konsolen 114,5 cm (Loch - Loch) Wichtiger Hinweis zu Windlasten: Wind kann speziell bei aufgeständerten Modulen extreme Kräfte erzeugen. Die Windlast wird oftmals unterschätzt. Sorgen Sie daher für eine sichere Verankerung der Module. Darüber hinaus wird ein Windleitblech empfohlen um die Windkräfte zu reduzieren. Sollten Sie die Füße auf Beschwerungsplatten (z.B. Beton Gartenplatte) aufschrauben, sorgen Sie für eine ausreichende Beschwerung. Die Statik ist immer durch eine fachlich geeignete Person bauseits zu prüfen und freizugeben. Dieses gilt insbesondere aber nicht ausschliesslich für hohe Gebäude, exponierte Lagen, Windlastzone 3 wie z.B. Küstenregion oder Bereiche mit Personenverkehr. Für grössere Modulverbände oder Installation auf hohen oder windgefährdeten Dächern empfehlen wir die Verwendung von nicht verstellbaren Dreiecken, zusammenhängend mit Querprofilen sowie Befestigung über Modulklemmen.

 Flachdachaufständerung in 10° Fix für Solarmodule in quermontage. Module bis 120cm Breite. Für Flachdach oder auch als Wandbefestigung Wählbar für 10° oder 25° Neigungswinkel Zur Befestigung von einem Solarmodul. Stabile und tragfähige Unterkonstruktion. Inklusive Stützprofile in 125cm Länge zur Entlastung des Modulrahmens Besonderheiten:  Versteifung des Systems durch die beiden 1.25m Aluprofile. Die Stützen können an den idealen Klemmpunkten der Module positioniert werden und sorgen so für eine Abstützung und deutliche Entlastung des Modulrahmens. Bei den meisten Systeme im Markt wird nur an den Modulecken geklemmt was bei den heutigen großformatigen Modulen zu einem merklichen Durchhängen des Moduls führt mit der Gefahr entsprechender Langzeitschäden. Andere Systeme werden direkt am Modulrahmen verschraubt. Hier geht die gesamte Last durch den Modulrahmen was ebenfalls zu Beschädigungen führen kann. (Hinweis: Es werden zusätzlich noch 4 Endklemmen benötigt passend zur Rahmenhöhe. Diese sind gesondert zu erwerben.)   Neben Flachdachinstallation auch für Wandbefestigung sehr gut geeignet. Lieferumfang:  - 2x Stützen zur Befestigung eines Solarmoduls - Wählbar: 10° Neigung oder 25° Neigung Achtung NICHT Bestandteil: - Endklemmen für Befestigung Solarmodul. Bitte gesonderte erwerben passend zu Ihrer Modulrahmenhöhe. Nutensteine liegen jedoch schon bei. Sie benötigen also nur die Klemmen und M8 Innensechskantschrauben. - Schrauben zur Anschraubung auf dem Untergrund (8mm) nicht Bestandteil. Diese sind passend zu Ihrem Untergrund separat zu erwerben. Optional ergänzender Artikel: Alu Untergrundschiene für Flachdach (Art. # 76497). Flachdachschiene kann verwendet werden, falls Sie die Konsolen nicht in die Gewichte verschrauben möchten, sondern in Flachprofile. Die Beschwerung kann durch Auflegen von Gewichten auf den Flachprofilen erfolgen. Zur Aufständerung von einem Solarmodul Anwendung:  10° Fix Aufständerung Solarmodul. In Quermontage. Die 4 Konsolen können auf Beschwerungen oder direkt in den Untergrund verschraubt werden. Es werden 8mm Schrauben benötigt. Alternativ kann das System auch aus unseren Trapezprofile flache Ausführung geschraubt werden (mit M8x16mm Schraube und Nutenstein) und dann die Trapezprofile mit Gewichten beschwert. Ideal für die Aufständerung eines Einzelmoduls oder kleineren Modulverbunde. Die beiden 125cm langen Aluprofile (Querschnitt 40x30mm, 8er Nutenkanal) sorgen für eine sehr gute Aussteifung des Systems und Entlastung des Moduls. Etwaige auftretende Biegungen oder Verwölbungen gehen somit nicht durch den Modulrahmen, sondern werden durch die Aluprofile aufgefangen. Wichtig besonders bei Solarmodulen mit großer Fläche. Bei anderen Systemen werden die Module oftmals nur im Eckbereich gelagert oder am Rahmen geschraubt - beides stellt eine deutliche höhere Belastung für das Modul dar. Hinweis: Unsere Endkappen im Shop Art. #2301 sind nicht passend für die Profile. Die Konsolen können auf Schienen oder Betonbeschwerungen geschraubt werden (beides gesondert zu erwerben). Fuss vorne / hinten: 110x40mm. Dicke Fussplatte 6mm. Aluminium eloxiert. Löcher für 8mm Schraube (Befestigung Untergrund). Wichtiger Hinweis zu Windlasten: Wind kann speziell bei aufgeständerten Modulen extreme Kräfte erzeugen. Die Windlast wird oftmals unterschätzt. Sorgen Sie daher für eine sichere Verankerung der Module. Darüber hinaus wird ein Windleitblech empfohlen um die Windkräfte zu reduzieren. Sollten Sie die Füße auf Beschwerungsplatten (z.B. Beton Gartenplatte) aufschrauben, sorgen Sie für eine ausreichende Beschwerung. Die Statik ist immer durch eine fachlich geeignete Person bauseits zu prüfen und freizugeben. Dieses gilt insbesondere aber nicht ausschliesslich für hohe Gebäude, exponierte Lagen, Windlastzone 3 wie z.B. Küstenregion oder Bereiche mit Personenverkehr. Für grössere Modulverbände oder Installation auf hohen oder windgefährdeten Dächern empfehlen wir die Verwendung von nicht verstellbaren Dreiecken, zusammenhängend mit Querprofilen sowie Befestigung über Modulklemmen.

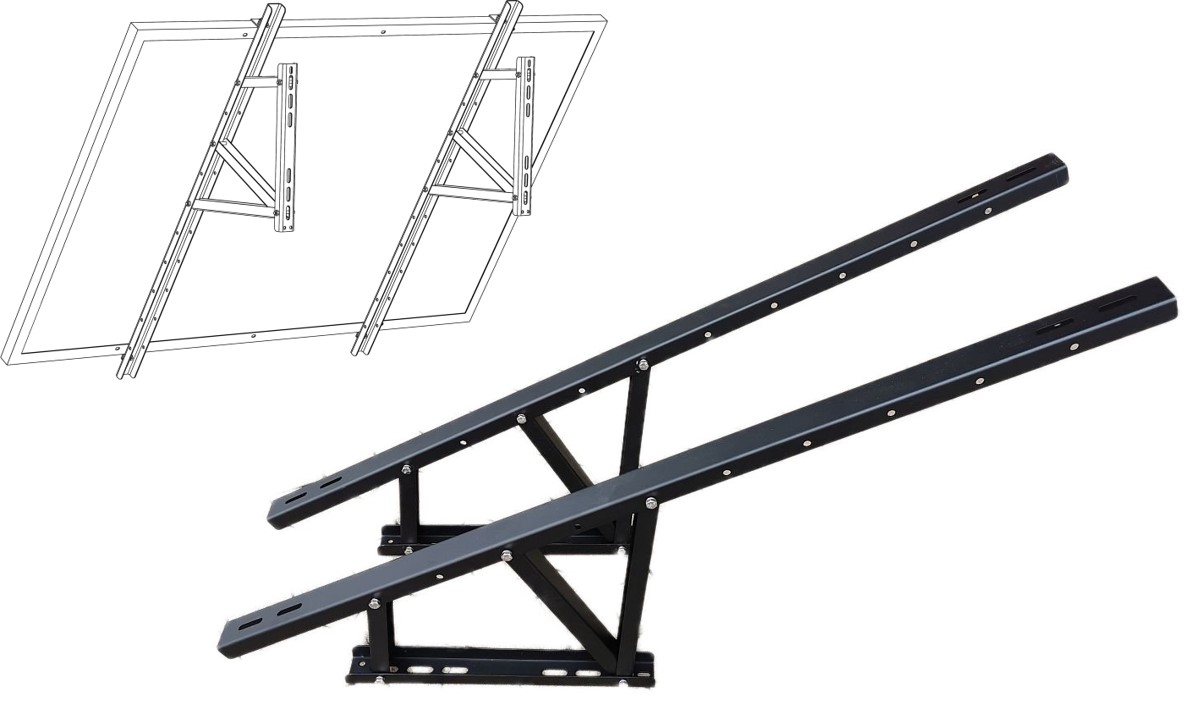

2x Montagedreieck für Wand- und Fassadenmontage von Solarmodulen (zur Befestigung eines Moduls). Vario Winkel einstellbar Sehr stabile Ausführung aus 3 mm starkem, beschichtetem Stahl Farbe: Grau Für Module bis max. 115 cm Breite Beschreibung: Das Montagedreieck-Set eignet sich ideal zur sicheren Befestigung von Solarmodulen an Hauswänden, Garagen oder Fassaden. Die stabile Stahlkonstruktion gewährleistet einen festen Halt auch bei Wind- und Schneelasten. Der Neigungswinkel ist individuell einstellbar – von ca. 15° (steiler Anstellwinkel) bis 30° (Standardwinkel gegenüber der vertikalen Wand). So kann das Modul optimal an den Sonnenstand und die Montagesituation angepasst werden. Werkstoff: Stahl, 3 mm stark, pulverbeschichtet (wahlweise Schwarz oder Grau). Verwendung: Für Solarmodule mit bis zu 115 cm Breite. Langlöcher: für M8-Schrauben, erleichtern die Feinausrichtung und Montage. Wandschiene: mit 11 mm breiten Langlöchern für flexible Befestigungspunkte. Lieferumfang: 2× Montagedreieck (beschichteter Stahl, Farbe wählbar: Schwarz oder Grau) Hinweis zum Zubehör: Für die Modulbefestigung werden zusätzlich 4 Endklemmen mit Schrauben und Muttern benötigt. Empfohlene Variante: Artikel #15047-SE (schwarz) oder #15047-SILV (silber) – erhältlich in der Kategorie Montagematerial → Modulklemmen → Klemme mit Sperrzahnmutter. Abmessungen: Länge Wandschiene: ca. 45 cm Weitere Maße siehe technische Zeichnungen/Bilder Besonderheiten: • Einstellbarer Neigungswinkel 15–30° zur vertikalen Wand • Robuste Stahlkonstruktion, wetterbeständige Beschichtung • Präzise Langlöcher für einfache Justierung • Kompatibel mit gängigen Modulklemmen (M8) Rechtlicher Hinweis: Dieses Produkt ist durch ein eingetragenes Gebrauchsmuster rechtlich geschützt. Montagehinweis: Die statische Eignung ist bauseits zu prüfen. Gegebenenfalls sind spezifische Bauzulassungen oder statische Nachweise erforderlich.

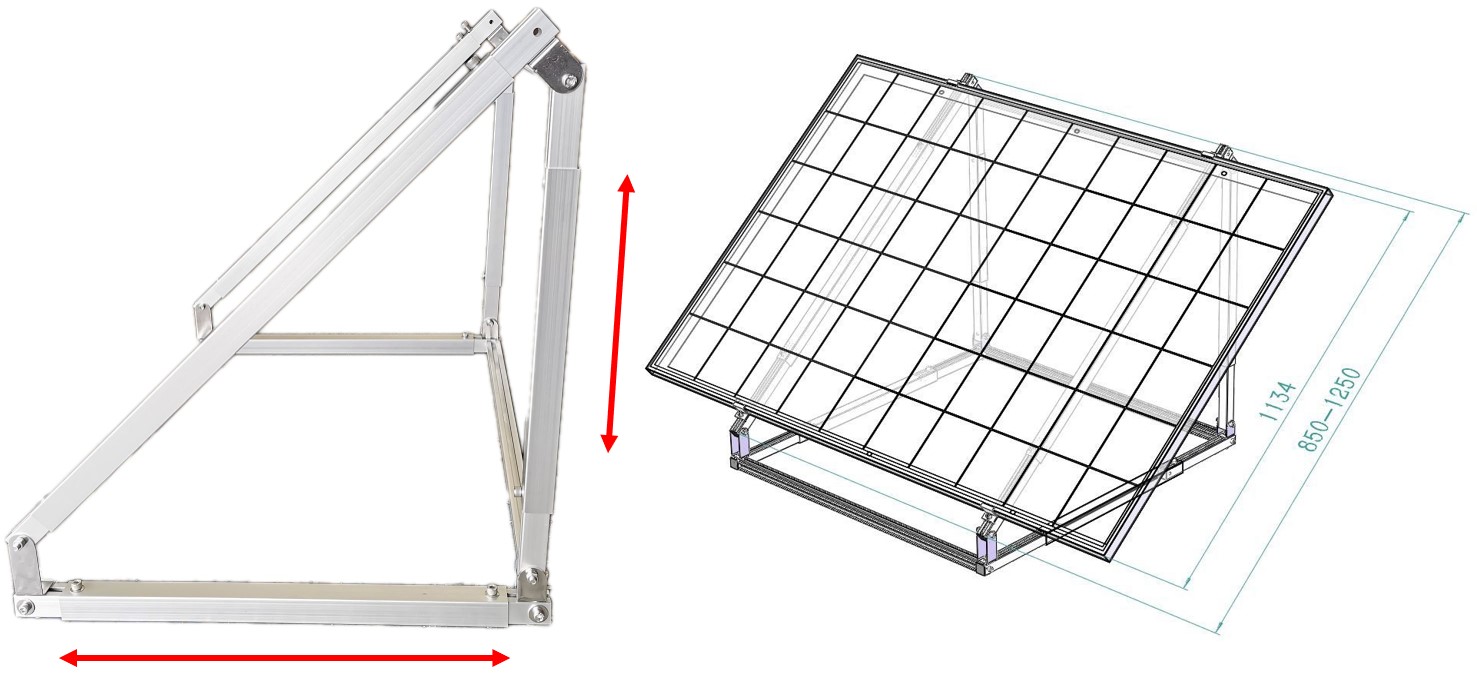

Vario Solar Modulbefestigung aus Aluminium. Ca 45° Neigungswinkel. Anpassbar. Wählbar: Silber oder Schwarz eloxiert Hochwertiges Aussehen und Beständigkeit - Komplett aus Aluminium und Edelstahlschrauben Variabel: Für Modulbreiten bis zu 125 cm. Einstellbare Teleskopschlitten Lieferumfang: 1x Vario Aufständerung. Aluminium eloxiert. Zur Befestigung von einem Solarmodul an Wand bzw. Fassade. Modulbreite bis 125 cm. Querbefestigung des Moduls. wählbar: schwarz oder silber eloxiert Hinweis: Nicht enthalten sind Endklemmen. Diese bitte separat in unserem Shop passend zur Rahmenhöhe auswählen (z.B. Endklemmen Set mit Innensechskantschraube und Nutenstein) Anwendung und Beschreibung: Gestell für die Montage eines Solarmoduls an Fassade oder Wand. Montage erfolgt in Querausrichtung. Geeignet für Module bis 125 cm. Gestell aus hochwertigem, eloxierten Aluminium. Dieses verleiht ein hochwertiges Aussehen und garantiert Langlebigkeit. Wählbar in der Ausführung Silber eloxiert oder Schwarz eloxiert. Variabel in der Umsetzung durch ausziehbare Beine sowohl in vertikaler als auch in horizontaler Richtung. Winkel ca. 45 Grad. Neigung auch noch verstellbar, abhängig von Modulbreite. Zur Befestigung der Module werden noch 4x Endklemme benötigt. Diese sind nicht Bestandteil sondern separat zu bestellen. Wählen Sie passend zu der Modulrahmenhöhe und Farbe die Klemmen aus. Z.B. unsere Endklemmen mit Innensechskantschraube und Nutenstein.
