Erdung

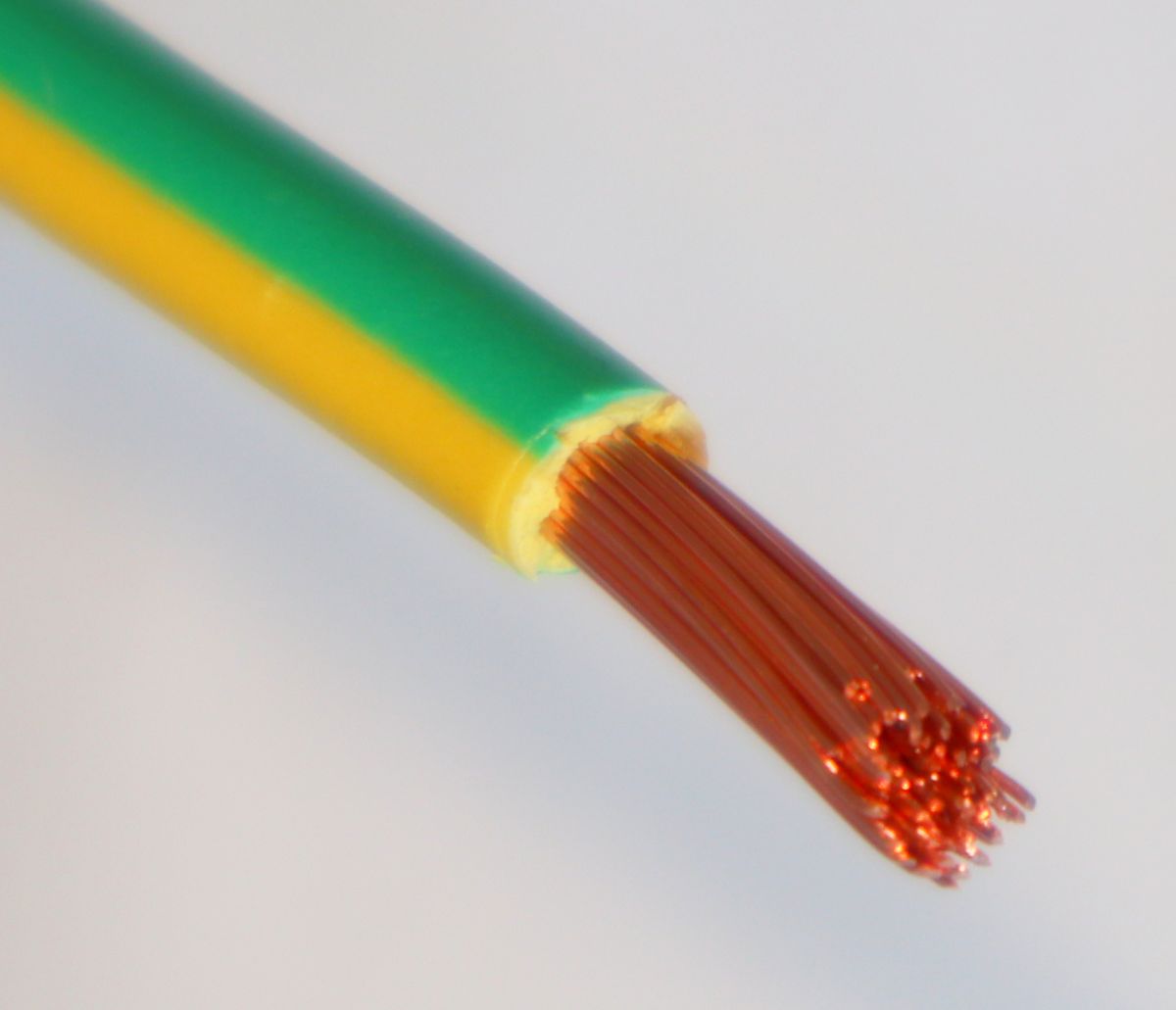

Erdungskabel 1x 6mm² HV07V-K  Querschnitt: 1x 6 mm² Mantelfarbe: Grün / GelbLeiterform: Feindrähtige Litze -------------------------------------------------------------------------------------------------Meterware. Lieferung erfolgt in einem Stück. Beispiel: Stückzahl 12 im Warenkorb = 12m in einem Stück------------------------------------------------------------------------------------------------- Beschreibung:Erdung von Geräten, Schaltanlagen und Verteilern im Gebäudeinneren. Nicht für den Aussenbereich geeignet.

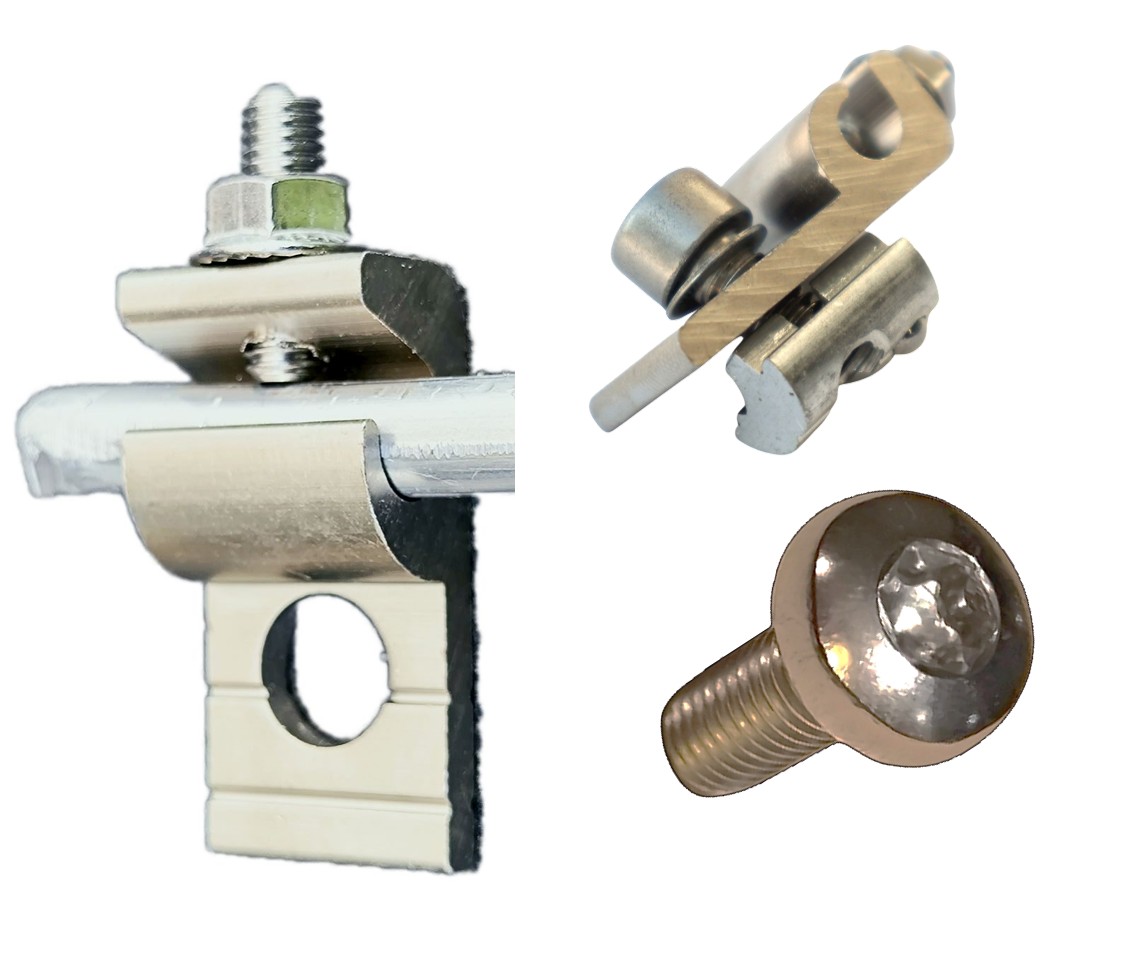

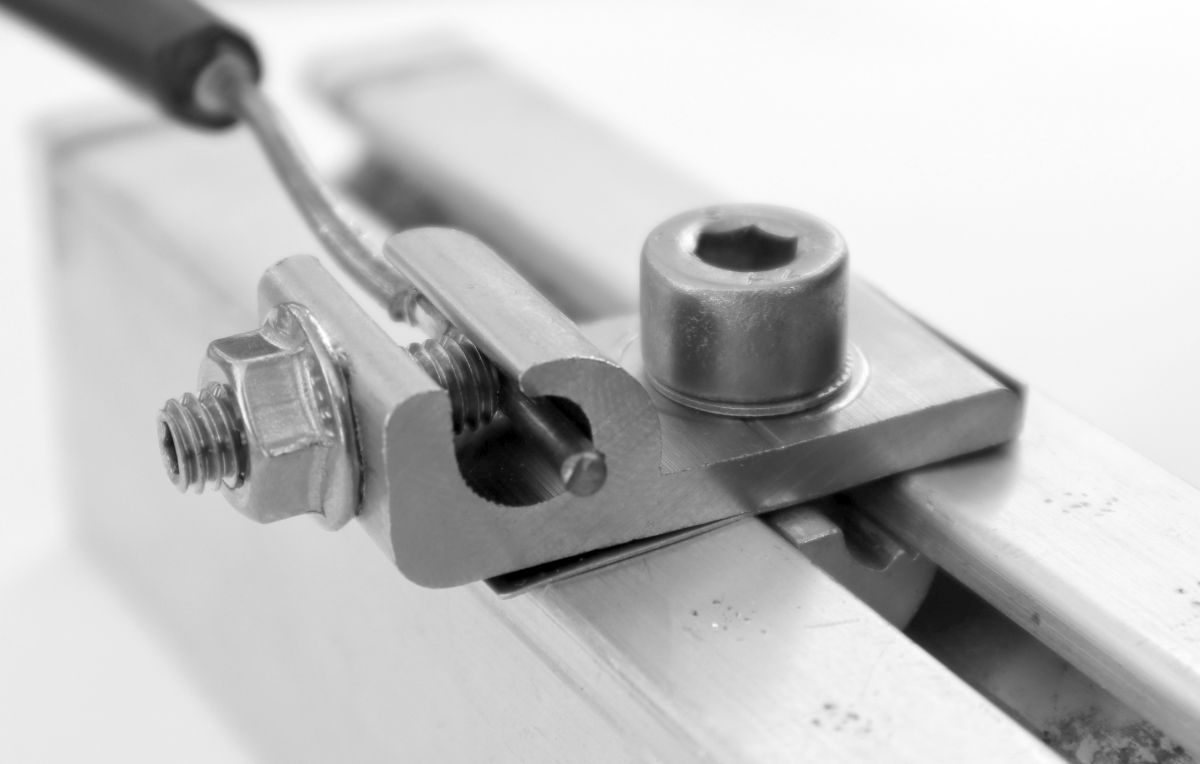

Erdungsklemme mit M8 Nutenstein (für 8er Profilnut) Direktanschluss für Leiter (bis 25 mm² Runddraht) Diese hochwertige Alu Erdungsklemme ermöglicht den direkten Anschluss von Leitern bis zu einem Durchmesser von 25 mm² Runddraht. Die Montage kann bei unseren Profilen in der oberen 8er Nut (oben liegender Nutenkanal in der Schiene) erfolgen. Eine Edelstahl M8 Innensechskantschraube (DIN 916) und Universalnutenstein ist im Lieferumfang enthalten. NEU: Mit zusätzlicher M6 Torxschraube für schnellere Installation. Der Erdungsdraht kann wahlweise mit der mitgelieferten M6 Inbusschraube/Sperrzahnmutter zur Konterung oder für schnellere Installation mit der ebenfalls im Lieferumfang enthaltenen M6 Torxschraube fixiert werden. Hinweise zur Verwendung Der Durchmesser des verwendeten Alu Erdungsdrahtes kann bis zu 6 mm betragen. Anwendung Die Erdungsklemme dient dem sicheren Erden und dem Potenzialausgleich von Photovoltaik-Montagesystemen. Sie ist speziell für die Verwendung mit Aluminiumdrähten konzipiert. Für Kupferdrähte empfehlen wir unsere Erdungsklemme aus Kupfer. Lieferumfang M8 x 16 mm Innensechskantschraube nach DIN 916 sowie Alu Universalnutenstein Edelstahl M6 Gewindestange mit Innensechskant und M6 Sperrzahnmutter zur Konterung/Sicherung gegen Lösen Als alternative, für zeitsparende Verschraubung des Erdungsdrahtes wird zusätzlich eine M6 Torxschraube mitgeliefert Edelstahl-Kontaktdornenplatte Erdungsblock aus Aluminium (für Aludraht) Diese Komponenten gewährleisten eine einfache und sichere Montage auf einem 8er Nutenkanal des Aluminiumprofils. Mit dieser Erdungsklemme erhalten Sie eine zuverlässige Lösung für den Potenzialausgleich Ihrer Photovoltaik-Montagesysteme.

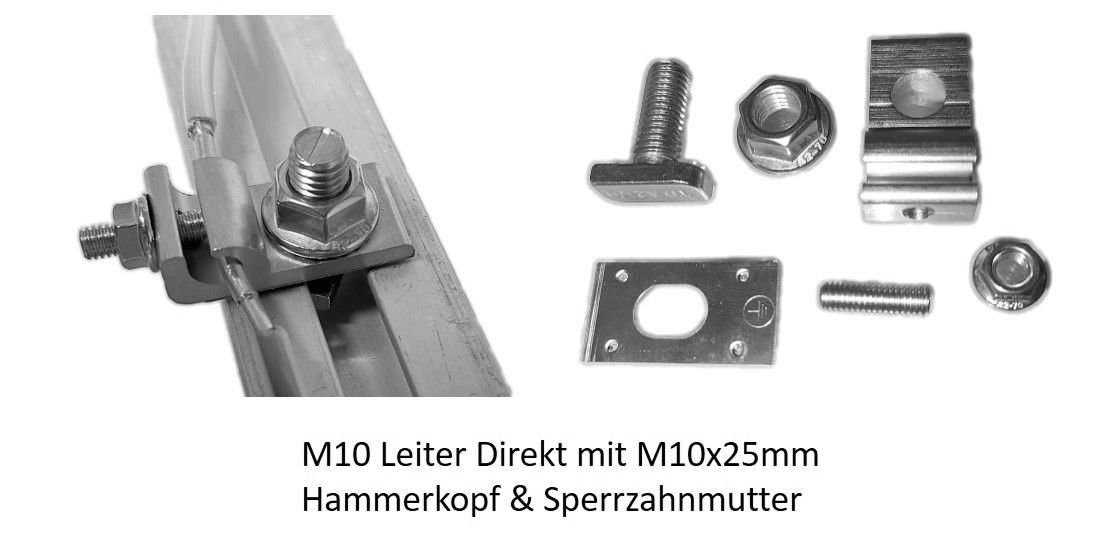

  M10 für Leiter Direktanschluss (bis 16 mm²). Mit M10 Hammerkopfschraube (28/15). Montage auf 10er Nutenkanal unten. Lieferumfang: M10x25mm Hammerkopfschraube Kopfform 28/15 sowie M10 Sperrzahnmutter. Beides Edelstahl Edelstahl M6 Gewindestange mit Innensechskant sowie M6 Sperrzahnmutter zur Konterung / Sicherung gegen lösen Edelstahl Kontakt Dornenplatte Erdungsblock Aluminium (für Aludrahtleiter)

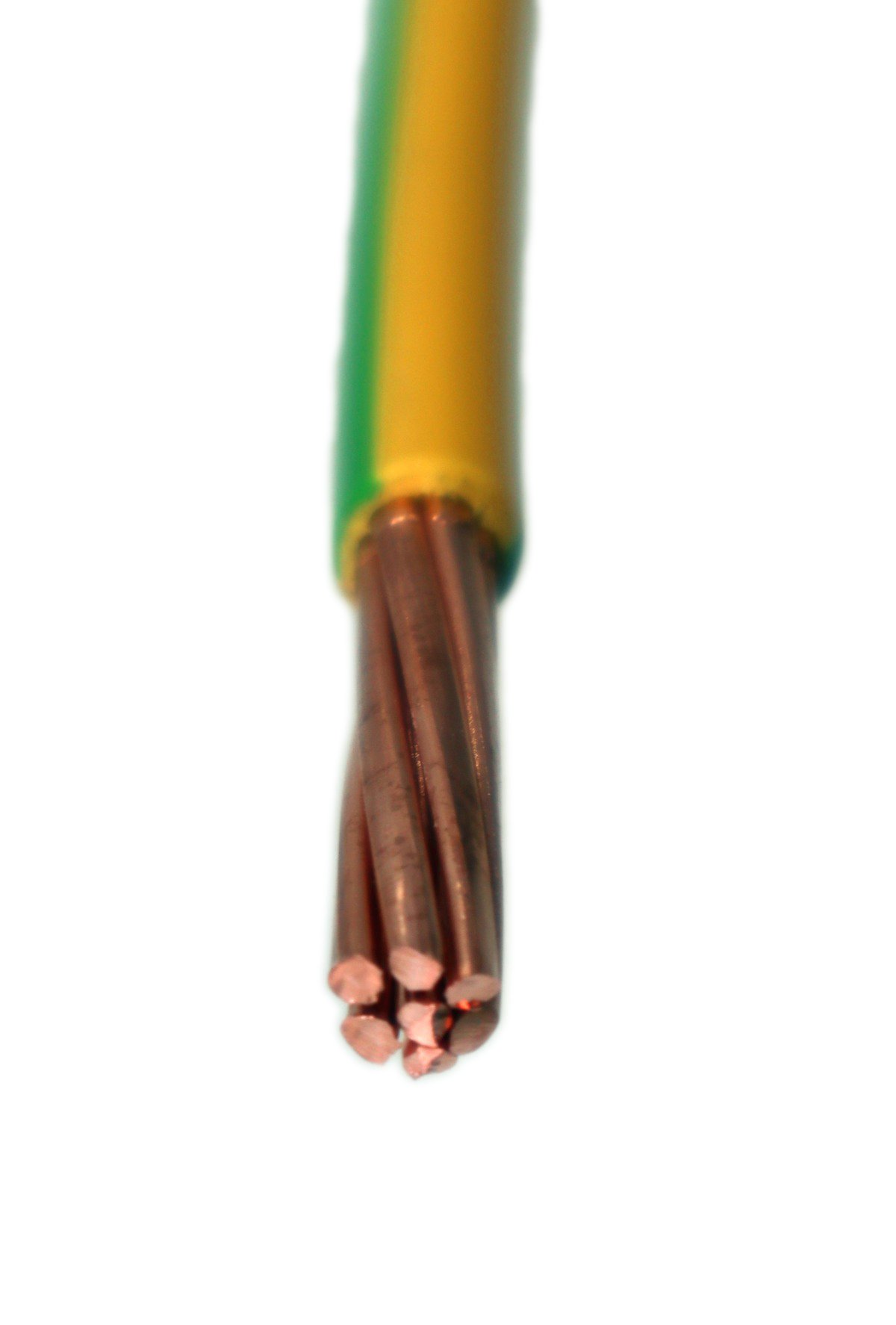

Erdungsleitung 10mm² grün/gelb (Meterware) Typ: H07V-R 10 (grob mehradriger Leiter)   Ummantelung: Grün-Gelb Anwendung: Verdrahtungsleitung        +++ HINWEIS: Sie erhalten die Leitung in einem Stück. Bsp: 19 Stck im Warenkorb = 19m Kabel in einem Stück. Maximal 30m in einem Stück möglich! +++   Anwendung: Potenzialausgleich / Schutzerdung

Erdungskabel 10mm² grün/gelb (Meterware) Typ: NYY-J 1x10 (starrer Leiter)   Ummantelung: Schwarz Für den Aussenbereich und Erdverlegung zugelassen       +++ HINWEIS: Sie erhalten die Leitung in einem Stück. Bsp: 19 Stck im Warenkorb = 19m Kabel in einem Stück. Maximal 30m in einem Stück möglich! +++   Anwendung: Potenzialausgleich / Schutzerdung von Solar Montagegestellen. Querschnitt: 10 mm². Eindrähtig

Artikelbeschreibung: Erdungsklemme aus Kupfer für Potenzialausgleich Photovoltaik Montagegestell Für alle Erdungen in Ausführung mit Kupferleitung (wie 10mm² oder 16mm² Leitung) Produktdetails: Material Grundkörper: Kupfer, verzinnt (Korrosionsschutz analog zu hochwertiger Solarleitungen). Passend für Kupferleitungen ohne dass es zu Kontaktkorrossion kommt. Schraubengröße für Verschraubung an Aluprofil: M10 für Verschraubung in 10er Nutenkanal Profil unten (bis 16 mm² Leitung) Zusatz: Edelstahl-Kontaktplatte und M6 Torxschraube und für schnelle Montage sowie Alternativ M6 Gewindestange mit Sperrzahn Kontermutter NEU: Mit zusätzlicher M6 Torxschraube zur schnellen und einfachen Fixierung des Erdungsdrahtes. Alternativ kann die mitgelieferte M6 Inbusschraube mit Sperrzahnmutter verwendet werden. Eigenschaften: Grundkörper aus Kupfer mit verzinnter Oberfläche als Korrosionsschutz Kompatibel mit Aluschienen mit M10-Nutenkanal (DIN933 Sechskantschraube erforderlich) Edelstahl-Kontaktplatte mit Dornen für sicheren Halt und optimale Leitfähigkeit Lieferumfang: M10x25mm Sechskantschraube (Edelstahl) M10 Sperrzahnmutter (Edelstahl) M6 Gewindestange mit Innensechskant und Sperrzahnmutter (Edelstahl) Als alternative, für zeitsparende Verschraubung des Erdungsdrahtes wird zusätzlich eine M6 Torxschraube mitgeliefert Edelstahl-Kontaktplatte mit Dornen Erdungsblock aus verzinntem Kupfer Anwendung: Zur Erdung von Photovoltaik-Montagegestellen bei Erdung mit 6mm², 10mm² oder 16mm² Kupferleitung. Gemäß VDE-Vorschriften muss die leitfähige Unterkonstruktion geerdet werden, um einen sicheren Potenzialausgleich zu gewährleisten. Ohne Erdung können an leitfähigen Montageteilen lebensgefährliche Spannungen auftreten. Passend für Profile mit 10er Nutenkanal für Sechskantschrauben nach DIN933. Wissenswertes: Warum verzinntes Kupfer? Blankes Kupfer oxidiert schnell und bildet eine schwarze bis grünliche Patina, die die Leitfähigkeit erheblich mindert. Eine galvanisch aufgetragene Zinnschicht schützt das Material vor Korrosion und erhält die elektrische Leitfähigkeit. Hinweis: Prüfen Sie die Kompatibilität mit Ihrem Profilsystem vor der Installation. Perfekt geeignet für: Alle Arten von Photovoltaik-Montagesystemen mit 10er Nutenkanal, bei denen ein sicherer Potenzialausgleich erforderlich ist.

Erdungsklemme für Potenzialausgleich Photovoltaik Montagegestell - Kupfer verzinnt - Für Erdungungen in Ausführung mit Kupferleitung (6mm² / 10mm² / 16 mm²) M8 Schraube und Leiter Direktanschluss (Mit M8 Innensechskantschraube M8x16 mm) und Edelstahl Kontaktplatte Eigenschaften: Grundkörper aus Kupfer. Verzinnte Oberfläche als Korrosionsschutz (analog zu höherwertigen Solarleitungen). Passend für Aluschienen mit M8 Nutenkanal. Bitte Ausführung Ihres Profils beachten. M8 für Leiter Direktanschluss (bis 16 mm² bei mehradrigen Leitungen, einadrig bis 16 mm²). Mit M8 x 16 mm Innensechskantschraube und Nutenstein. NEU: Mit zusätzlicher M6 Torxschraube für schnellere Installation. Der Erdungsdraht kann wahlweise mit der mitgelieferten M6 Inbusschraube/Sperrzahnmutter zur Konterung oder für schnellere Installation mit der ebenfalls im Lieferumfang enthaltenen M6 Torxschraube fixiert werden. Lieferumfang: M8x 16 mm Innensechskantschraube, Edelstahl 8er Nutenstein, Alu Edelstahl M6 Gewindestange mit Innensechskant sowie M6 Sperrzahnmutter zur Konterung / Sicherung gegen Lösen Edelstahl Kontakt Dornenplatte Erdungsblock Kupfer mit verzinnter Oberfläche Anwendung: Zur Erdung von Photovoltaik Montagegestellen. Gemäß VDE muss die leitfähige Unterkonstruktion geerdet werden, um einen Potenzialausgleich sicherzustellen. Ohne Erdung können lebensgefährliche Spannungen an den leitfähigen Montageteilen anliegen. Der Erdungsblock besteht aus Kupfer mit verzinnter Oberfläche. Was ist der Vorteil von verzinnten Oberflächen auf Kupferlitzen oder anderen Kupferteilen? Blankes Kupfer oxidiert recht schnell und verfärbt sich schwarz bis leuchtend Grün (Patina). Darüber hinaus kann sich eine türkisfarbene Karbonschicht auf dem Kupfer ausbilden. Beides führt zu einer Verminderung der Leitfähigkeit. Zur Vermeidung wird daher als Korrosionsschutz eine galvanische Zinnschicht aufgetragen.

PV Erdungsleitung 16 mm² H07V-R GG Grün-Gelb – Meterware (max. 100 m am Stück) Robuste, grobdrähtige Erdungs- und Schutzleiterleitung für professionelle Elektroinstallationen, Potentialausgleich und Photovoltaik-Anwendungen. Verkauf als Meterware – Sie bestimmen die Länge (bis max. 100 m in einem Stück). Highlights Grobdrähtiger Kupferleiter (Klasse 2) für hohe mechanische Stabilität Hinweis: Für Aussenbereich darf nur einadriges oder grobdrähtiges Kabel verwendet werden. Kein feinadriges. Normkennfarbe Grün-Gelb für Schutzleiter / Erdung PVC-Isolierung, flammwidrig nach gängigen Prüfungen Nennspannung 450/750 V, Prüfspannung 2.5 kV Ideal für Erdungs- und Potentialausgleichsschienen sowie PV-Anwendungen Meterware: Lieferung als ein Stück bis 100 m (darüber gestückelt) Technische Daten Typ H07V-R (grobdrähtig) Leiteraufbau Blankes Kupfer, grobdrähtig, Klasse 2 (IEC 60228) Querschnitt 16 mm² Isolierwerkstoff PVC (TI1) Farbe Grün-Gelb (Schutzleiterkennzeichnung) Nennspannung U0/U 450/750 V Prüfspannung 2.5 kV Temperaturbereich verlegt/bei Betrieb typ. −30 °C bis +70/80 °C* Außendurchmesser ca. 6.7 – 8.1 mm (richtwertabhängig) Min. Biegeradius typ. ≥ 6 × Außen-Ø Flammverhalten IEC 60332-1-2 / EN 60332-1-2 Zulassungen HAR / EAC (je nach Ausführung) Lieferform Meterware, max. 100 m am Stück * Exakte Temperaturangaben und Einsatzbedingungen gemäß Datenblatt/Norm beachten. Einsatzbereiche Schutzleiter / Erdung und Potentialausgleich an Photovoltaikanlagen Verbindung zu Potentialausgleichsschienen und Erdungssystemen Verlegehinweise Für feste Verlegung in Rohren, Kanälen, unter Putz oder in Geräten. Für Außen-/UV-belastete Strecken geeignete Schutzmaßnahmen treffen (z. B. Rohr/Kanal). Normen, lokale Vorschriften (DIN VDE) und Herstellerdatenblatt beachten. Bestellung & Lieferung Menge = Länge in Metern (Beispiel: Menge 12 = 12 m am Stück) Maximale Lieferlänge 100 m durchgängig; darüber erfolgt Lieferung in Teilstücken Individuell zugeschnittene Meterware ist ggf. vom Widerruf ausgeschlossen Hinweis: Für größere Projekte oder alternative Querschnitte (10/25/35 mm² etc.) erstellen wir gern ein individuelles Angebot.

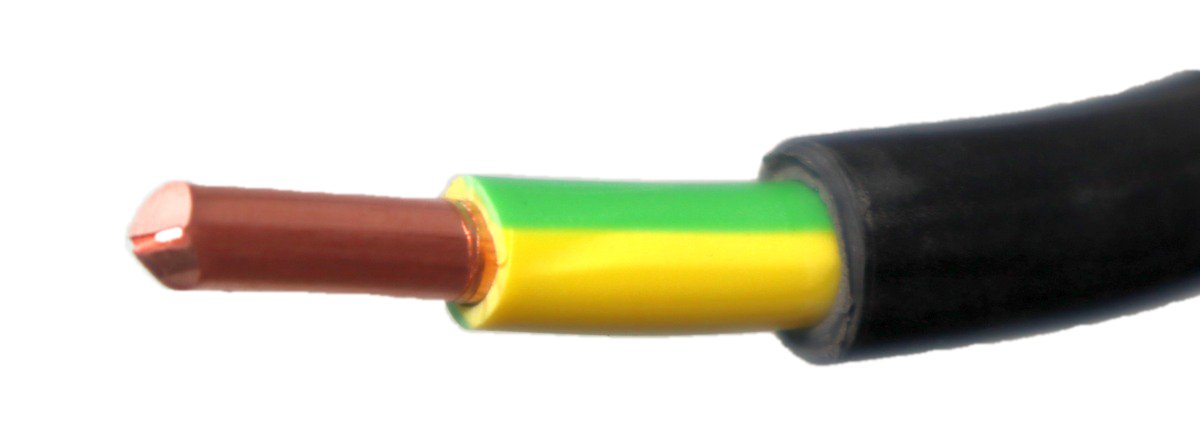

Erdungskabel 16mm² grün/gelb (Meterware) Typ: NYY-J 1x16 (starrer Leiter)   Ummantelung: Schwarz Für den Aussenbereich und Erdverlegung zugelassen       +++ HINWEIS: Sie erhalten die Leitung in einem Stück. Bsp: 19 Stck im Warenkorb = 19m Kabel in einem Stück. Maximal 30m in einem Stück möglich! +++   Anwendung: Potenzialausgleich / Schutzerdung von Solar Montagegestellen. Querschnitt: 16 mm². Eindrähtig

Aluminium Flachbandleiter für effiziente Erdung von Solaranlagen Optimieren Sie die Erdung Ihrer Solaranlagen mit unserem hochwertigen Aluminium Flachbandleiter. Entwickelt für maximale Leitfähigkeit und einfache Montage, bietet dieser Leiter eine sichere und kosteneffektive Lösung für den Potenzialausgleich und die Schutzerdung. Produktdetails: Material: Hochleitfähiges Aluminium Abmessungen: 24x3 mm Querschnitt Länge: 1,5 Meter pro Stück, 3,0 Meter bei Direktabholung oder Speditionsversand Hinweise zur Installation: Bohren Sie an passender Stelle - also jeweils in Höhe des Aluprofils - Löcher in das Flachprofil und befestigen Sie dieses mit der Unternut des Aluprofiles. Zur Verbindung mit dem Aluprofil benötigen Sie M10 Sechskantschrauben oder auch M10 Hammerkopfschauben mit M10 Sperrzahnmuttern. Anwendungsgebiete: Der Aluminium Flachbandleiter ist speziell für den Potenzialausgleich und die Schutzerdung von Solaranlagen konzipiert, um eine optimale Sicherheit und Leistung zu gewährleisten. Vorteile auf einen Blick: Einfache und schnelle Montage Hohe Flexibilität für diverse Anwendungen Kosteneffiziente Lösung für die Erdung Robuste Verbindung der Aluprofile für eine verbesserte Leitfähigkeit Erforderliche Befestigungsmaterialien: M10 Sechskantschrauben oder M10 Hammerkopfschauben mit M10 Sperrzahnmuttern.   Stellen Sie die leitfähige Verbindung zwischen den Profilen mit unserem Aluminium Flachbandleiter her. Im Anschluss wird ein Profi aus dem Verbund mit der Potenzialausgleichsschiene in Ihrem Haus verbunden. Dieses gewöhnlicherweise mit einer 10mm² oder 16mm² Kupferleitung und unseren Erdungsklemmen.
