Winkel, Verbinder, Endkappen

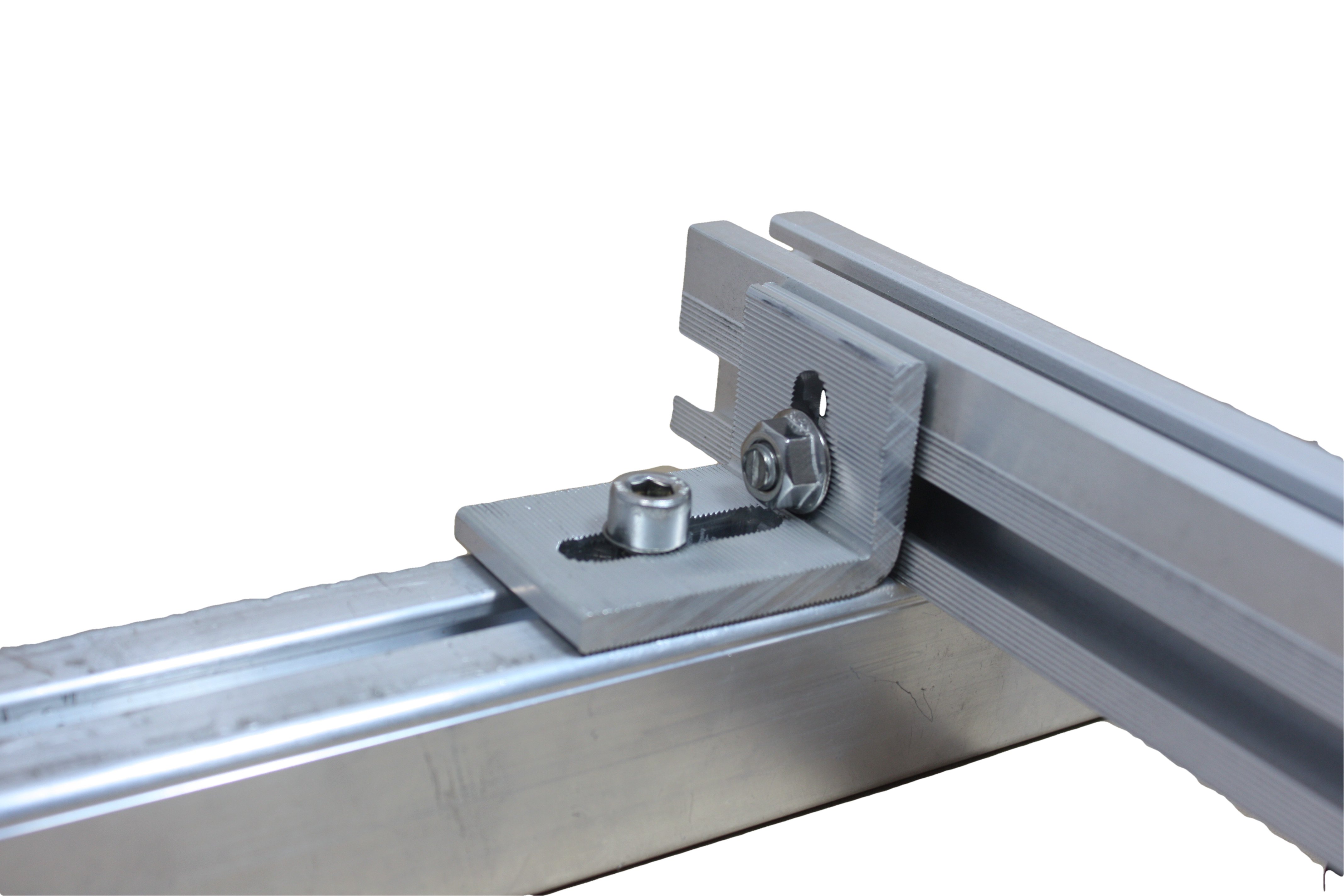

            Kreuzverbinder Edelstahl.    Zur Verbindung von Aluprofilen. Aufbau Kreuzverband, 2lagiges System     Lieferumfang:  1 x Kreuzverbinder aus Edelstahl A2 Empfohlenes Zubehör (nicht im Umfang des Angebotes enthalten, aber bei uns erhältlich): 1x M10 Sechskantschraube nach DIN933 und M10 Sperrzahnmutter nach DIN 6923   Anwendung:  Kreuzverbindungselemente zum Aufbau eines Kreuverbundes (zweilagige Unterkonstruktion) aus Aluprofilen.  Ein Kreuzverbund wird zum Beispiel benötigt, wenn Sie auf einem Dach mit Sparren die Photovoltaikmodule quer montieren möchten. In dem Fall bietet es sich für die üblichen Montagesysteme an, die untere Lage der Aluschienen quer zu den Sparren zu montieren. Darauf die obere Lage in 90° zu der unteren. Also parallel zu den Sparren. Auf der oberen Lage werden dann quer die PV Module installiert. Die Kreuzverbinder dienen als Verbindung der beiden Lagen. Zusätzlich benötigen Sie lediglich eine M10 Schraube und M10 Sperrzahnmutter. Die Schrauben sind nicht Bestandteil dieses Angebotes, jedoch bei uns im Shop erhältlich. Die Kreuzverbinder sind nur kompatibel mit 40x40mm Aluprofilen deren Unternut zur Aufnahme einer M10 Sechskantschrauben (DIN 933) vorgesehen ist. Unsere 40x40mm Standardaluprofile sind kompatibel mit den Kreuzverbindern.   Sie zahlen nur 1x Versandkosten. Egal wieviel Stück Sie bestellen!

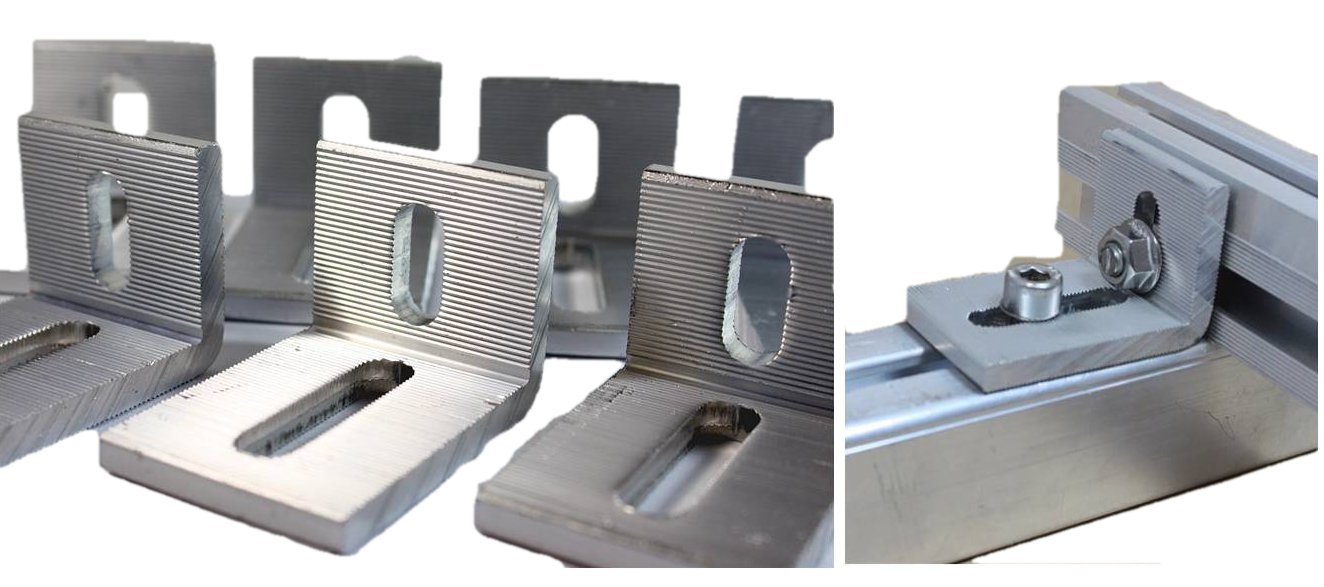

90° Verbindungswinkel. Alu. Kreuzverbinder. Profilverbinder. Ca. 58 x 38 mm. 6mm Wandstärke Material Aluminium mit 2 x Langloch für M8 Schraube.  Beschreibung:Der 90° Winkel dient als Verbinder von Aluminiumschienen. Zum Beispiel zum Aufbau eines Kreuverbund (zwei Lagen) für die Installation einer Photovoltaikanlage. Aber auch für viele andere Anwendungen für die Verbindung von Aluprofilen.   Die zwei Langlöcher sind zur Aufnahme je einer M8 Schraube und ermöglichen ein komfortables justieren der Verbindung.   Die Wandstärke von 6 mm gewährleistet eine besonders hohe Festigkeit. Weiterhin ist auf allen Flächen eine Riffelung eingeprägt. Diese sorgt für einen guten Sitz und sauber Justierung.   Der Winkel passt für Standardaluprofile. Bei uns erhalten Sie passenden Zubehör wie M8 Hammerkopfschrauben, Flanschmuttern, Nutensteine und weitere Verbindungselemente.   Spezifikation:- Material: Aluminium - Langlöcher: 2 Stück für Aufnahme M8 Schraube - Winkelmasse: Ca. 58 x 38 mm - Länge Langloch 1: Ca. 40 mm (inkl. Radien) - Länge Langloch 2: Ca. 20mm (inkl. Radien) - Winkelbreite: Ca. 40 mm - Wandstärke: 6 mm Für Fragen und weitere Informationen erreichen Sie uns unter 05069 - 480 367 0.   Versandkosten: Bei uns zahlen Sie nur 1x Versandkosten. Egal wie viel Material Sie aus dem Bereich PV und Solar bestellen. Endpreis inklusive 19% MwSt. Mit Ihrem Kauf erhalten Sie selbstverständlich eine ordnungsgemäße Rechnung mit ausgewiesener Mehrwertsteuer.

90° Verbindungswinkel. Extra Stabile Ausführung mit 7.5mm Wandstärke. Kreuzverbinder. Profilverbinder.  Material Aluminium mit 1 x Langloch am Flansch für M8 & 1 x Rundloch  am Fuß für M10 Schraube. Beschreibung: Der 90° Winkel dient als Verbinder von Aluminiumschienen oder auch vielen weiteren Anwendungen wie Do-It-Yourself (DIY) Projekte im Solarbereich.  Zum Beispiel Aufbau von eigenen Aufständerungen oder Unterkonstruktion, Aufbau eines Kreuzverbund (zwei Lagen) für die Installation einer Photovoltaikanlage usw.  Die Löcher sind zur Aufnahme je einer M8 Schraube. Die Wandstärke von 7,5 mm gewährleistet eine besonders hohe Festigkeit. Weiterhin ist beidseitig eine Riffelung eingeprägt. Diese sorgt für einen guten Sitz und sauber Justierung. Der Winkel passt für Standardaluprofile. Bei uns erhalten Sie passenden Zubehör wie M8 Hammerkopfschrauben, Flanschmuttern, Nutensteine und weitere Verbindungselemente.   Spezifikation (Abmessungen auch im Bild angegeben): - Material: Aluminium - Langloch (zentrisch): Ca. 37 x 9 mm M8 Schraube - Winkelmasse: Ca. 85 x 40 x 40 mm - Rundloch am Fuß: Durchmesser 11 mm (für M10 Schraube) - Winkelbreite: Ca. 40 mm - Wandstärke: 7,5 mm

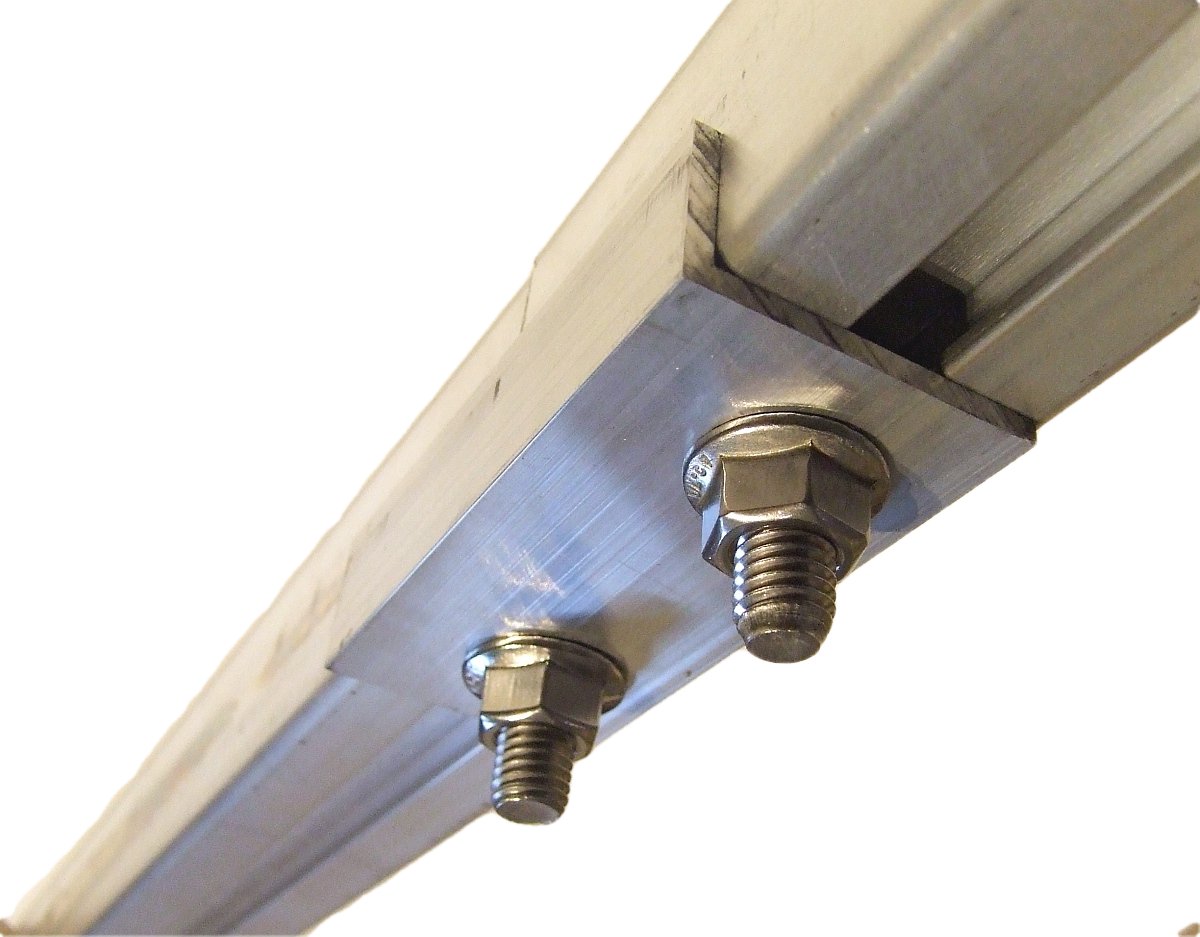

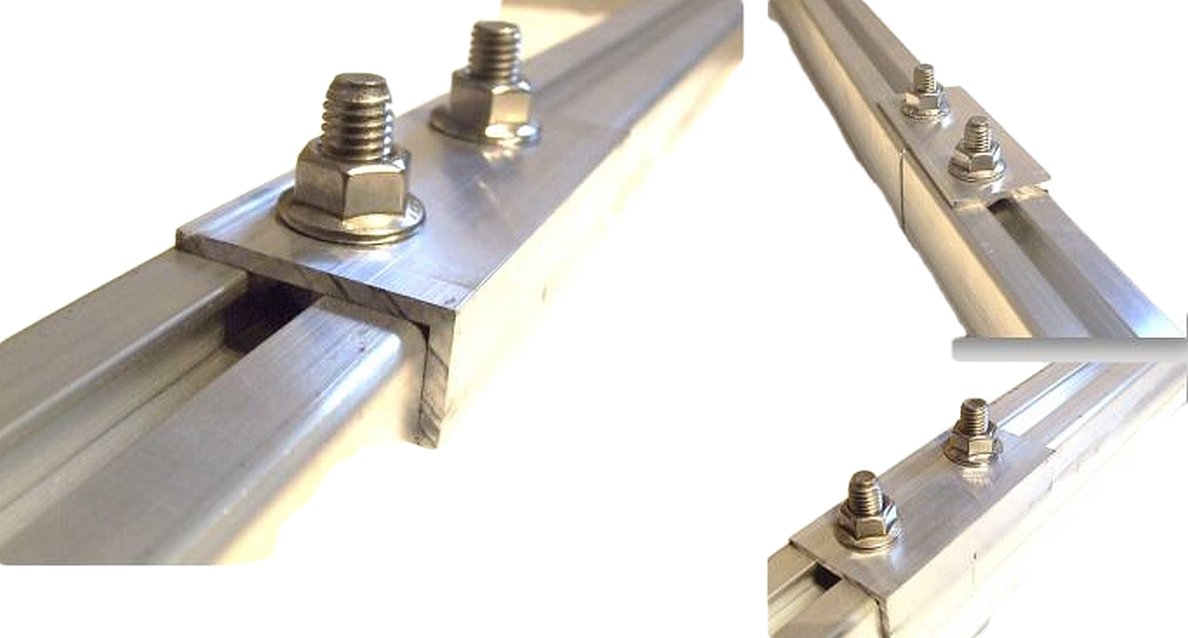

40x30x3 mm Schienenverbinder für Aluprofile Durch M10 Schraubverbindung und robuste Ausführung statisch tragend Zusätzlich 4x selbschneidende Bohrschraube für Aluminium. Große Ausführung 6x25mm mit großer Auflagefläche Passend für unsere 40mm Aluprofile mit Nutenkanal unten für Aufnahme M10 Sechskantschraube   Lieferumfang: 1 x Profilverbinder. Alu. 40x30x3mm 2 Paar M10x25 Sechskantschraube & Sperrzahnmutter 4x selbstschneidende Bohrschraube für Aluminium zur Verankerung des seitlichen Flansches (ohne vorzubohren) Besonderheit dieses Profilverbinders ist die stabile Ausführung - 40x30mm mit 3mm Wandstärke - und die feste Verschraubung mit den Aluschienen. Somit wird eine statisch mittragende Verbindung erreicht. Die M10 Schrauben weisen eine sehr hohe Festigkeit auf. Andere Verbindungsarten wie Einschubverbinder sind nicht mittragend, da Einschubverbinder nur lose in das Profil eingeschoben werden. Eine tragende Verbindung zwischen den Profilen ist insbesondere wichtig, wenn eine oder beide Profilstücke lang auskragen, also grossen Abstand zum Dachhaken haben. Bei Verwendung von Einschubverbindern oder ähnlichem können die Profile bei Schneelast dann einknicken. Bei diesen Verbindern wird jedoch eine feste Verbindung zwischen beiden Profilen hergestellt die statisch mitträgt. Für zusätzlichen Halt sorgen die 4 mitgelieferten Bohrschrauben. Große Ausführung 6x25mm mit großer Auflagefläche. Diese werden in den seitlichen Schenkel geschraubt. Die Schrauben sind selbstschneidend und ein vorbohren entfällt somit. Damit erhalten Sie auch in Querrichtung eine sehr gute Abstützung. Dieses empfiehlt sich besonders für steilere Dachneigungen oder das Arbeiten mit langem Kragarm. Anwendung: Zur Verbindung von Photovoltaik Aluprofilen. Passend für Profile mit 40mm Querschnitt und mit Unternut zur Aufnahme einer M10 Schraube (DIN 933) Inklusive 2 Paar M10x25mm Schraube (DIN 933) und M10 Flanschmutter (DIN 6923) und 4x Bohrschraube. Profilverbinder aus Aluminium. Schrauben und Muttern aus rostfreiem Edelstahl. Die Statik ist stets bauseits zu prüfen.

40x30x2,8 mm Schienenverbinder für Aluprofile Durch M10 Schraubverbindung und robuste Ausführung statisch tragend   Passend für 40mm Aluprofile mit Nutenkanal unten für Aufnahme M10 Sechskantschraube       ++++ Hinweis: Dieser Profilverbinder ist nur mit unseren Profilen mit 40x40mm Querschnitt kompatibel ++++ Lieferumfang:  1 x Profilverbinder. Alu.40x30mm. Wandstärke 2.8 mm.   2 Paar M10x25 Sechskantschraube & Sperrzahnmutter Besonderheit:  Besonderheit dieses Profilverbinders ist die stabile Ausführung - 40x30mm mit 2,8mm Wandstärke - und die feste Verschraubung mit den Aluschienen. Somit wird eine statisch  mittragende Verbindung erreicht. Die M10 Schrauben weisen eine sehr hohe Festigkeit auf. Andere Verbindungsarten wie Einschubverbinder sind nicht mittragend, da Einschubverbinder nur lose in das Profil eingeschoben werden. Eine tragende Verbindung zwischen den Profilen ist insbesondere wichtig, wenn eine oder beide Profilstücke lang auskragen, also grossen Abstand zum Dachhaken haben. Bei Verwendung von Einschubverbindern oder ähnlichem können die Profile bei Schneelast dann einknicken. Bei diesen Verbindern wird jedoch eine feste Verbindung zwischen beiden Profilen hergestellt die statisch mitträgt. Anwendung:  Zur Verbindung von Photovoltaik Aluprofilen. Passend für Profile mit 40mm Querschnitt und mit Unternut zur Aufnahme einer M10 Schraube (DIN 933) Inklusive 2 Paar M10x25mm Schraube (DIN 933) und M10 Flanschmutter (DIN 6923). Profilverbinder aus Aluminium. Schrauben und Muttern aus rostfreiem Edelstahl. Die Statik ist stets bauseits zu prüfen.

Montagewinkel 76x50mm – Offenes Langloch Massive 6,5mm Ausführung für Solar-Unterkonstruktionen Dieser spezialisierte 90° Verbindungswinkel ist die perfekte Lösung für eine effiziente und stabile Montage von Photovoltaik-Anlagen. Dank des nach oben offenen Langlochs lassen sich Schrauben oder Befestigungselemente direkt einschieben, was die Montagezeit im Vergleich zu geschlossenen Bohrungen erheblich verkürzt. Smart-Mount Design: Offenes Langloch zum schnellen Einschieben von M10 Schrauben. Hohe Belastbarkeit: Massive Materialstärke von 6,5 mm für dauerhafte Stabilität. Präzise Maße: Optimale Kraftübertragung durch 76 x 50 mm Schenkellänge. Vielseitig: Ideal für die Anbindung von Modulträgern an Schienensysteme oder Unterkonstruktionen. Technische Daten Winkelmaß 76 x 50 mm (90°) Breite 40 mm Materialstärke (Dicke) 6,5 mm Langloch (offen) Länge 35 mm / Breite 10,5 mm (für M10) Rundloch Ø 10,5 mm (für M10) Montage-Vorteil: Die Kombination aus Rundloch und offenem Langloch erlaubt eine hochflexible Positionierung. Setzen Sie die M10 Schraube einfach im gewünschten Abstand an und schieben Sie den Winkel bequem unter den Schraubenkopf. Detailmaße sind zusätzlich in den Produktbildern hinterlegt. Benötigen Sie passende M10 Edelstahl-Schrauben oder Sperrzahnmuttern? Entdecken Sie unser umfangreiches Zubehör-Sortiment für PV-Anlagen.

Verbinderplatte / Kreuzverbandplatte für Photovoltaik Aluprofile Material Aluminium mit 2 x Langloch für M8 Schraube, 1 x Langloch für M10 Schraube Die Kreuzverbandplatte dient dem Aufbau eines Kreuzverbundes (untere Profillage verläuft quer, obere Profillage vertikal) zusammen mit unseren Standard 40x40mm Aluprofilen mit Nutenkanal oben und unten, z.B. Artikel 1949.   Es werden noch folgende Schrauben je Platte zusätzlich benötigt: - 1x M10x25mm Sechskantschraube (Art. 1907, Achtung: 10er Set) und M10 Sperrzahnmutter (Art. 1904, 10 er Set) - 2 Paar M8x16mm Innensechskantschraube, Unterlegscheibe und Nutenstein (Art. 1906, 10er Set) Montage: Die M10 Schraube ist für den unteren Nutenkanal. Die M8 Schrauben für den oberen Nutenkanal.    Beschreibung: Die Platte dient als Verbinder von Aluprofilen für einen Kreuzverband. Das Unterprofil wird über zwei M8 Schrauben angebunden. Das Oberprofil über eine M10 Schraube. Über die Langlöcher kann die Positionen der Schienen komfortabel eingestellt werden.   Schrauben sind nicht Bestandteil dieses Angebotes. Sie finden jedoch passende Schrauben bei uns im Shop. Passend sind M8 x16mm Schrauben mit Nutenstein und M10 x 25mm mit Sperrzahnmutter.   Weitere Solarzubehör sowie Schrauben & Befestigungen finden Sie in unserem Shop. Spezifikation Kreuzverbinderplatte  Material Alu F25  Abmessung 120 x 80 x 5 mm Langlöcher 2 x für M8 Schraube. Abmessung 30 x 9 mm 1 x für M10 Schraube Abmessung 50 x 11 mm Anwendung Kreuzverband Photovoltaik Passendes Zubehör (nicht Bestandteil des Angebotes) M8 x 16mm Schraube mit Nutenstein. M10 x 25 Schraube mit Sperrzahnmutter. Photovoltaik Aluprofil mit 8er Obernut und 10er Unternut für DIN933 Schrauben. ------------------------------------------------------------------------------------ Sie zahlen nur 1x Versandkosten. Egal wieviel Stück Sie bestellen! Endpreis inklusive 19% MwSt. Mit Ihrem Kauf erhalten Sie selbstverständlich eine ordnungsgemäße Rechnung mit ausgewiesener Mehrwertsteuer.

Verbindungswinkel aus Edelstahl Ideal zum Aufbau eigener Konstruktionen wie z.B. eigene Aufständerungen Langloch und Rundloch. Wählbar mit 11mm für M10 und 9mm für M8 30° bzw. 150° (Innenwinkel). Schenkel 1: 70mm, Schenkel 2: 60 mm Lieferumfang: - 1x Winkel Edelstahl A2 Spezifikation (Zeichnung auch in den Bildern oben zu finden): Material: Edelstahl Güte 1.4301 Länge Schenkel 1: ca. 70mm, Schenkel 2: Ca. 60mm Langloch sowie Rundloch Winkel: 30° (bzw. 150° Innenwinkel) Materialstärke: 5mm Anwendung: Zum Aufbau eigener Unterkonstruktion. Die Ausführung für M8 passt zu der Obernut unserer 40x40mm Standardprofile. Die Ausführung für M10 für die Unternut desselben Profils.

Schienenverbinder Einschub Zur Verbindung von Photovoltaik Aluprofilen. Schnell & unkompliziert.     Anwendung:   Verbindung als Verlängerung von Solar Aluprofilen.   Schnell & unkompliziert. Verbinder einfach bis zum mittingen Anschlag in das Aluprofil einschieben, im Anschluss das zweite Profil einschieben. Wir empfehlen den Verbinder mit beiliegenden Bohrschrauben (2 Stck liegen bei) in der Position zu fixieren. Die Bohrschrauben können ohne vorbohren in das Profil mit einem Akkuschrauben eingeschraubt werden.   Verwendbar für 40 x 40 mm Aluprofile die einen Kanal mit den Abmessungen wie im Bild beschrieben besitzen.       Spezifikation Schienenverbinder Einschib  Anwendung Verlängerung / Verbindung von Solarschienen    Lieferumfang 1 Stück Länge 200 mm Querschnitt 36.5 x 6.3 mm Material   Aluminium F25 T6 Geeignet für: 40 x 40 mm Aluprofil. Abmessung innerer Kanal wir auf dem Bild angegeben

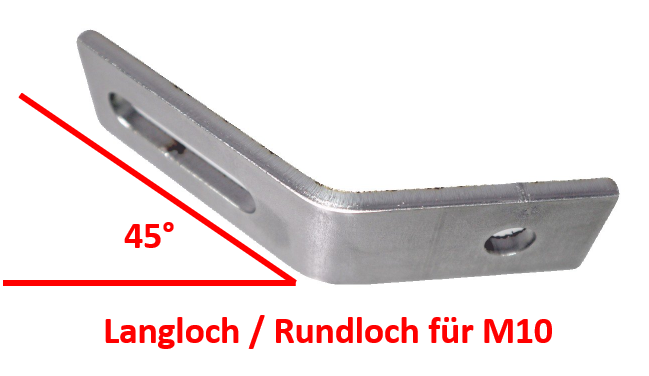

Verbindungswinkel aus Edelstahl Ideal zum Aufbau eigener Konstruktionen wie z.B. eigene Aufständerungen Langloch und Rundloch. Wählbar mit 11mm für M10 und 9mm für M8 45° bzw. 135° (Innenwinkel). Schenkel 1: 70mm, Schenkel 2: 60 mm Lieferumfang: - 1x Winkel Edelstahl A2 Spezifikation (Zeichnung auch in den Bildern oben zu finden): Material: Edelstahl Güte 1.4301 Länge Schenkel 1: ca. 70mm, Schenkel 2: Ca. 60mm Langloch sowie Rundloch Winkel: 45° (bzw. 135° Innenwinkel) Materialstärke: 5mm Anwendung: Zum Aufbau eigener Unterkonstruktion. Die Ausführung für M8 passt zu der Obernut unserer 40x40mm Standardprofile. Die Ausführung für M10 für die Unternut desselben Profils.

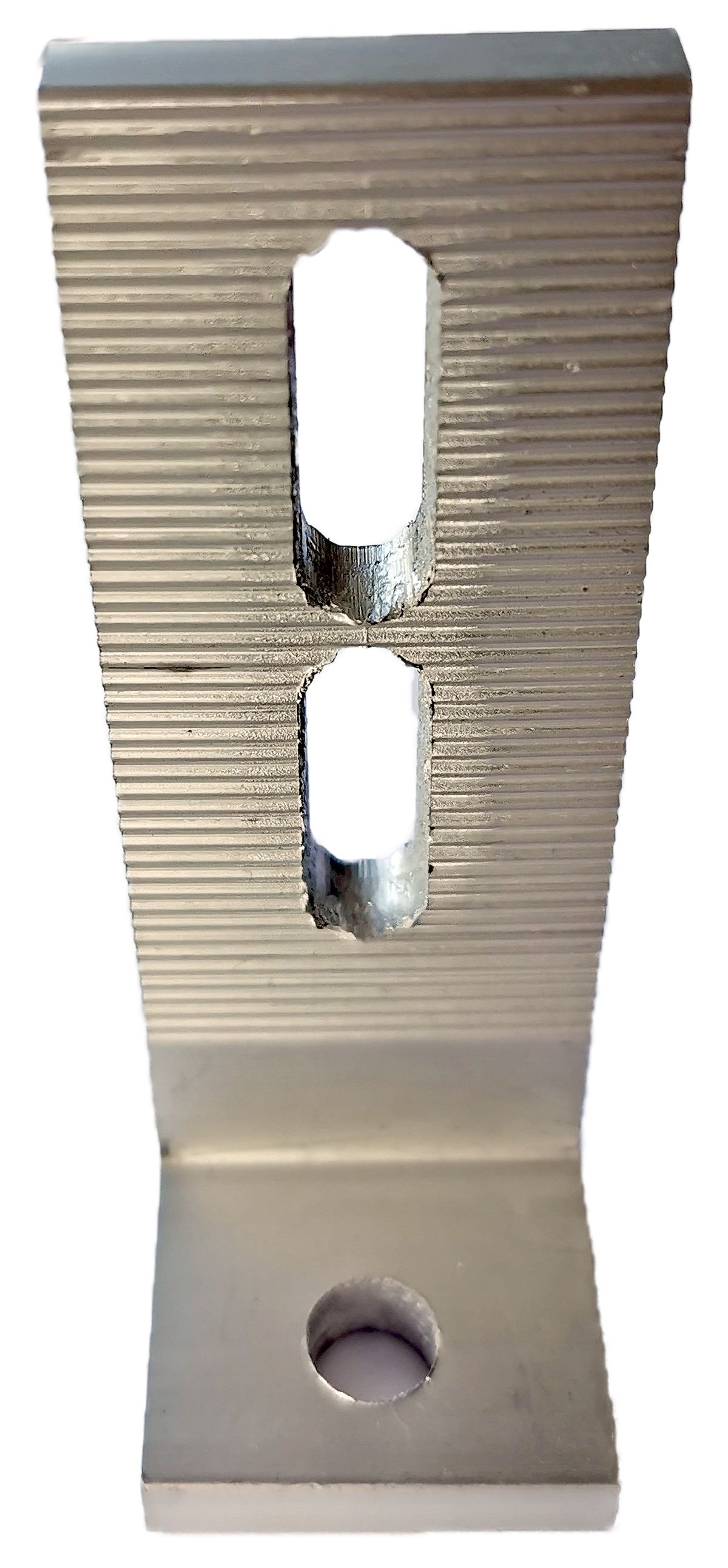

Aluminium Schwerlast-Winkel 120mm Mit Doppel Langloch Extra stabile Ausführung mit 9mm Wandstärke Dieser professionelle Doppel Langloch Winkel aus hochwertigem Aluminium dient als massives Verbindungselement für anspruchsvolle Photovoltaik-Unterkonstruktionen. Hohe Stabilität: 9mm Materialstärke für verwindungssteife Verbindungen. Präzise Justierung: Doppellangloch zur optimalen Ausrichtung an Profilen. Sicherer Sitz: Beidseitig eingeprägte Riffelung verhindert Verrutschen und sorgt für saubere Arretierung. Universell: Passend für gängige Standard-Aluprofile mit seitlichem Nutenkanal. Technische Daten / Spezifikation Material Aluminium Abmessungen ca. 40 x 40 x 120 mm Wandstärke 9 mm Langlöcher 2x ca. 30 x 9 mm (passend für M8 Schrauben) Rundloch Durchmesser 11 mm (passend für M10 Schrauben) Anwendungstipp: Ideal in Kombination mit unseren Aluprofilen. Die Verschraubung des Langloches erfolgt vorzugsweise über eine 28/15 Hammerkopfschraube (z.B. M8 x 25mm). Die Abmessungen des Winkels und Löcher entnehmen Sie bitte den Produktbildern. Passendes Zubehör wie Hammerkopfschrauben, Flanschmuttern und Nutensteine finden Sie ebenfalls in unserem Sortiment.

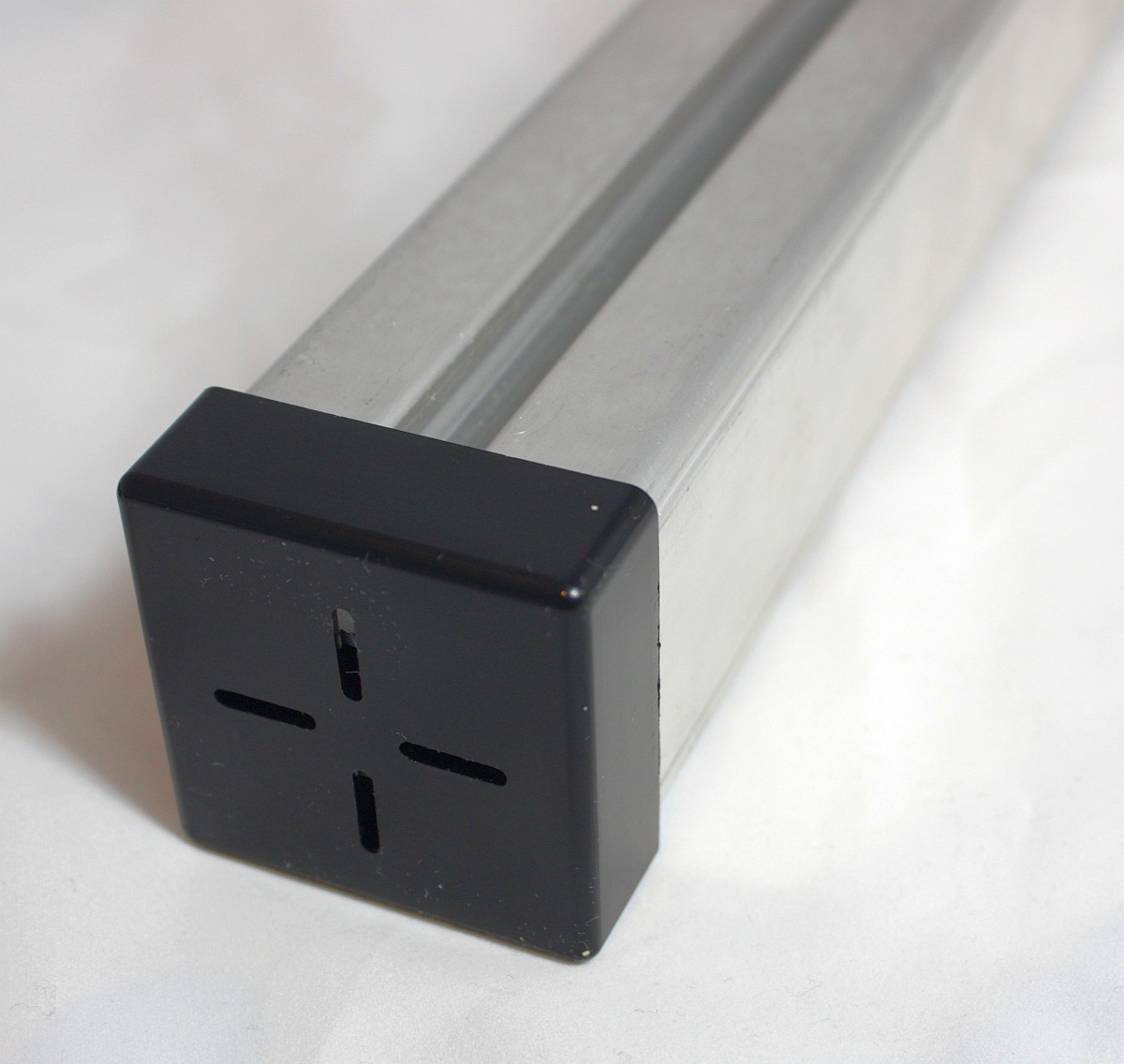

Endkappe für Solarschienen. Set mit 4 Stück. Passend für 40 x 40 Profile.Aus UV beständigem PA Kunststoff. -------------------------------------------------------------------------------------------------Farbe wählbar: Grau (RAL 7035) oder Schwarz Lieferumfang: 4 Stück Abdeckkappe------------------------------------------------------------------------------------------------- Anwendung: Durch Endkappen auf den PV Schienen vermeiden Sie störende Windgeräusche (Pfeifen) und schützen zudem das Hohlprofil vor eindringenden Schmutz und Wasser. Die Abdeckkappen sind aus solidem Kunststoff und werden aufgesteckt. Für einen noch sicheren Halt kann zusätzlich geklebt werden. Passend für 40 x 40 mm Profile. Farbe wählbar Lichtgrau (RAL 7035) oder schwarz.

Schienenverbinder. U-Profil.  Passend für 40 x 40 Profile mit M10 Nut unten.Sichere Verbindung durch U-Form und Verschraubung der Profile -------------------------------------------------------------------------------------------------Lieferumfang: 1 x Profilverbinder Optional: 4 x Bohrschraube. Edelstahl. 4.8 x 25 mm------------------------------------------------------------------------------------------------- Beschreibung: Der Schienenverbinder umschliesst mit seiner U-Form das Aluprofil und wird mit 2 diagonal versetzten oder 4 Bohrschrauben mit dem Profil verschraubt. Hiermit ist eine sehr gute Verbindung der beiden Schienenhälften sichergestellt.  Die Gesamtlänge des Profilverbinders von 20 cm sorgt für einen großen Tragbereich der beiden Schienenhälften. Der untere Steg mit einer Breite von 10,5 mm dient als Führung der Aluprofile.  Der Profilverbinder ist passend für 40 mm Breite Profile mit einer Nut unten für Aufnahme einer M10 Schraube. Passende 40 x 40 mm Profile finden Sie bei uns im Shop. Der Schienenverbinder ist aus AluF25 gefertigt. Optional mit 4 Stück Bohrschrauben (DIN 7504). Mit Sechskantkopf. 4.8 x 25 mm. Vorteile des Schienenverbinders: Hohe Stabilität des Profilstosses durch die U-Form sowie durch eine sichere Verschraubung Anwendung: Verbindung von Aluprofilen z.B. für Photovoltaik (PV) Installationen, Solar und weiteren Anwendungen mit Aluschienen.     Mit Ihrem Kauf erhalten Sie selbstverständlich eine ordnungsgemäße Rechnung mit ausgewiesener Mehrwertsteuer.

Verbinderplatte / Kreuzverbandplatte für Photovoltaik Aluprofile INKLUSIVE ANBINDUNGSSCHRAUBEN (2x M8x16mm + 2x Nutenstein + 2x U-Ring & 1x M10 Schraube mit Mutter - komplett Edelstahl) Material Aluminium mit 2 x Langloch für M8 Schraube, 1 x Langloch für M10 Schraube   Die Kreuzverbandplatte dient dem Aufbau eines Kreuzverbundes (untere Profillage verläuft quer, obere Profillage vertikal) zusammen mit unseren Standard 40x40mm Aluprofilen mit Nutenkanal oben und unten, z.B. Artikel 1949.   Lieferumfang: 1x Kreuzverbandplatte Aluminium. Anbindung Profil untere Lage über M8. Obere Lage über M10 Nutenkanal. 1x Set M10x25mm Sechskantschraube und M10 Sperrzahnmutter. Edelstahl A2 2 Paar M8x16mm Innensechskantschraube Edelstahl, Unterlegscheibe und Nutenstein   Beschreibung: Die stabile Alu Platte dient als Verbinder von Aluprofilen für einen Kreuzverband. Das Unterprofil wird über zwei M8 Schrauben angebunden. Das Oberprofil über eine M10 Schraube. Über die Langlöcher kann die Positionen der Schienen komfortabel eingestellt werden. Dieses Set beinhaltet bereits die notwendigen Schrauben für die Anbindung an unsere 40x40mm Aluprofile.   Weitere Solarzubehör sowie Schrauben & Befestigungen finden Sie in unserem Shop. Spezifikation Kreuzverbinderplatte  Material Alu F25  Abmessung 120 x 80 x 5 mm Langlöcher 2 x für M8 Schraube. Abmessung 30 x 9 mm 1 x für M10 Schraube Abmessung 50 x 11 mm Anwendung Kreuzverband Photovoltaik  Zubehör (Bestandteil des Angebotes) M8 x 16mm Schraube mit Nutenstein. M10 x 25 Schraube mit Sperrzahnmutter. ------------------------------------------------------------------------------------ Sie zahlen nur 1x Versandkosten. Egal wieviel Stück Sie bestellen!

Unsere Empfehlung für unser 40x40mm Standard Aluprofil (Nut Oben/unten): H-Einschubverbinder mit 4x Bohrschraube   Lieferumfang: 1 x H-Profilverbinder. Alu. Länge: 200mm. 4x selbst schneidende Bohrschraube für Aluminium zur Verankerung des seitlichen Flansches (ohne vorzubohren) Besonderheiten: Passprofil in stabiler Ausführung Einschubverbinder: Dadurch kein Verdecken des Nutenkanals wie bei außen montierten Verbindern Gute statische Eigenschaften durch Passform und zusätzlichen Bohrschrauben   Für zusätzlichen Halt sorgen die 4 mitgelieferten Bohrschrauben. Diese können ohne Vorbohren in den seitlichen Steg des Aluprofils gebohrt werden. Dieser H-Profilverbinder ist passend für unsere Standard 40x40mm Aluprofile mit Nutenkanal oben / unten.

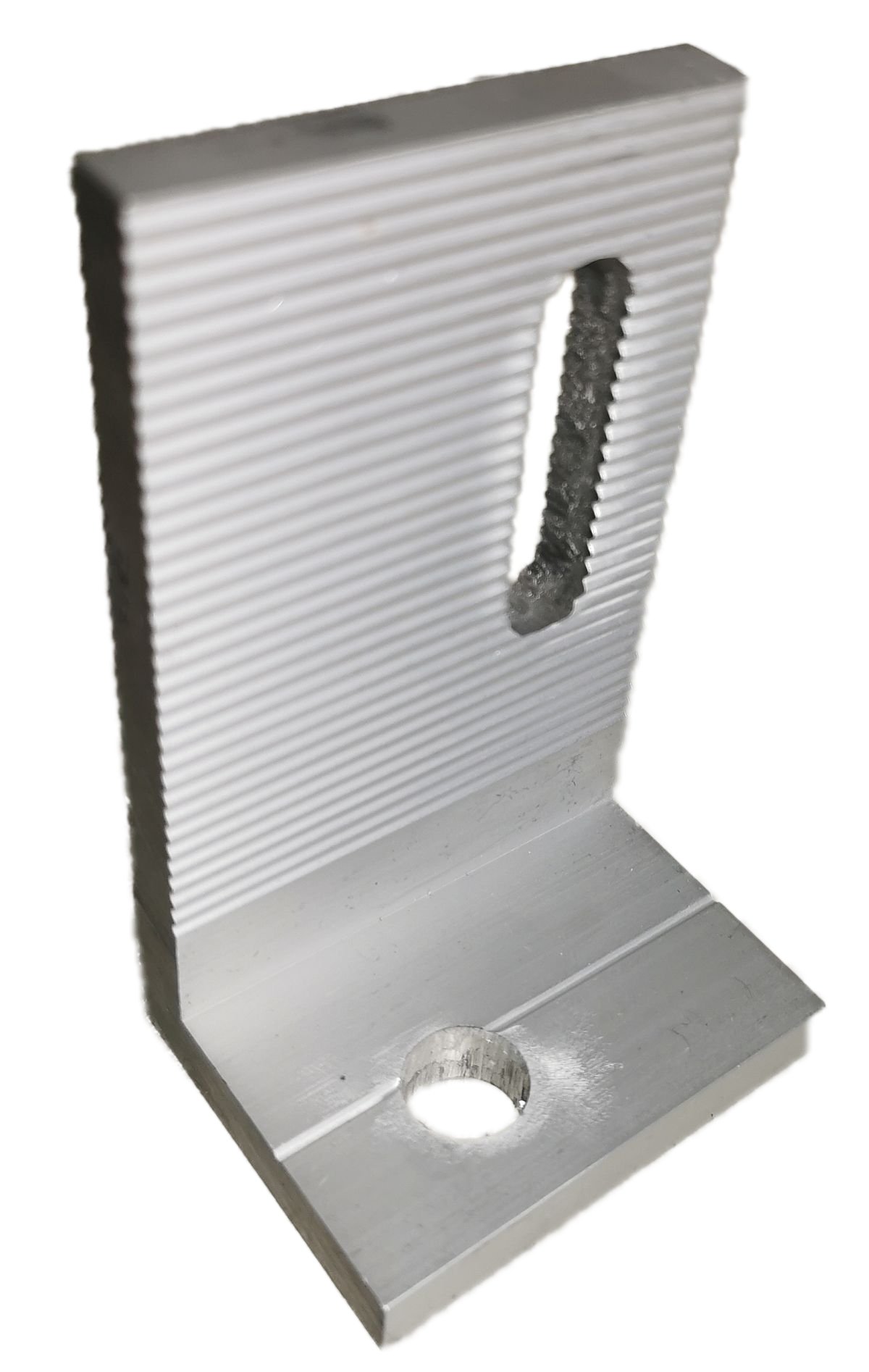

90° Verbindungswinkel - Extra Stabile Ausführung mit 7,5mm Wandstärke Kreuzverbinder und Profilverbinder. Löcher seitlich versetzt zur vereinfachten Montage. Produktspezifikationen Material: Aluminium 1 x Langloch für M8 Schraube (ca. 37 x 9 mm) 1 x Rundloch für M10 Schraube (Durchmesser 11 mm) Winkelmaße: Ca. 85 x 40 x 50 mm Winkelbreite: Ca. 50 mm Wandstärke: 7,5 mm Beschreibung Der 90° Winkel dient als Verbinder von Aluminiumschienen oder vielen anderen Anwendungen, einschließlich Do-It-Yourself (DIY) Projekten im Solarbereich. Zum Beispiel für den Aufbau eigener Aufständerungen oder Unterkonstruktionen oder den Aufbau eines Kreuzverbundes (zwei Lagen) für die Installation einer Photovoltaikanlage. Das Rundloch dient zur Aufnahme einer M10 Schraube, zum Beispiel einer Stockschraube. Das Langloch ist für eine M8 Schraube vorgesehen, zum Beispiel für die Anbindung an den seitlichen Kanal des Aluprofils. Die Löcher sind seitlich versetzt, um die Montage zu erleichtern, sodass auch längere überstehende Stockschrauben die Schraube im Langloch nicht behindern. Ein Beispiel ist auf dem Foto zu sehen. Die Wandstärke von 7,5 mm und die Winkelbreite von 50 mm gewährleisten eine besonders hohe Festigkeit. Beidseitig ist eine Riffelung eingeprägt, die für einen guten Sitz und eine saubere Justierung sorgt. Der Winkel passt für Standardaluprofile. Bei uns erhalten Sie passendes Zubehör wie M8 Hammerkopfschrauben, Flanschmuttern, Nutensteine und weitere Verbindungselemente.

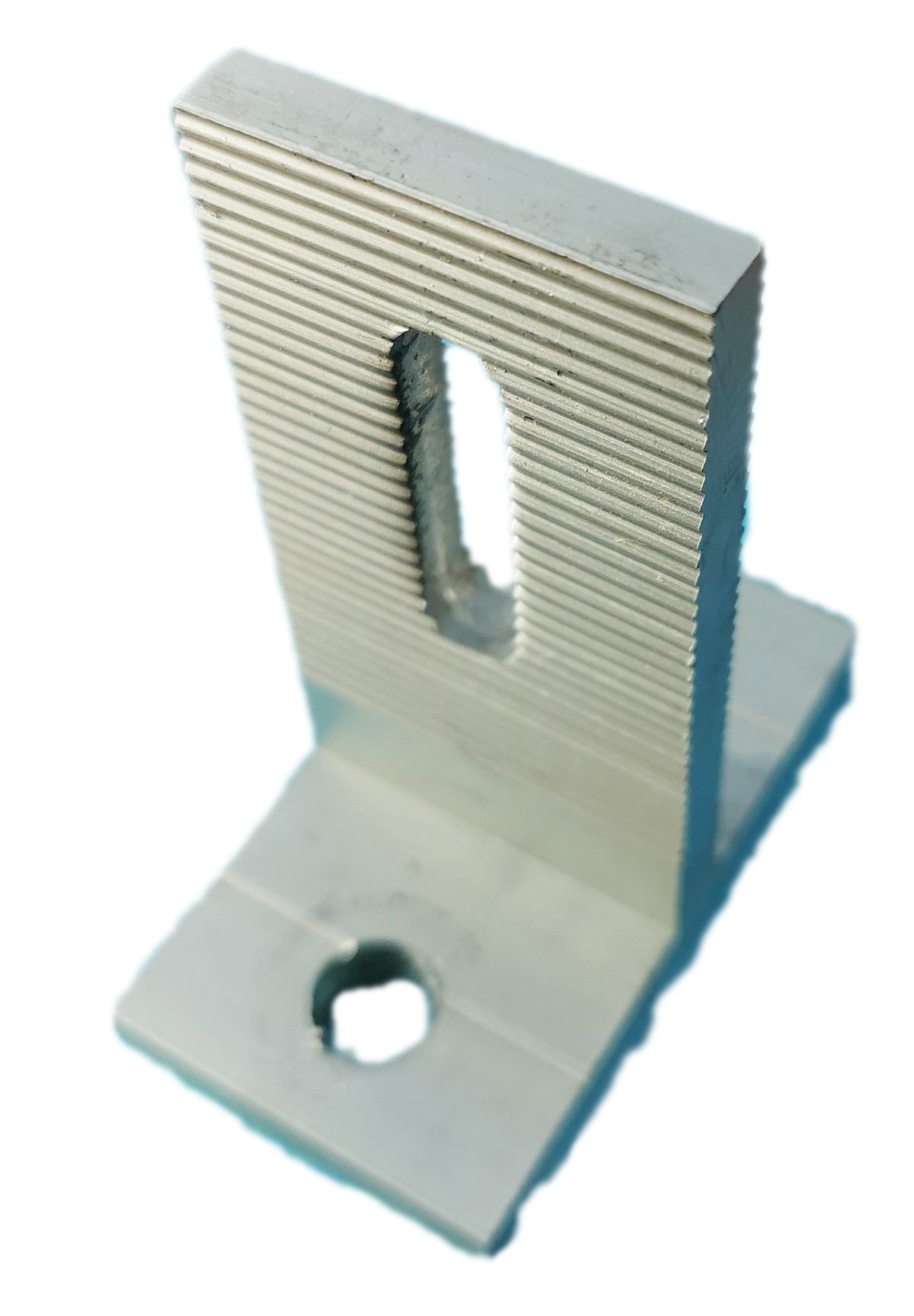

T-Winkel. Extra Stabile Ausführung mit 7.5mm Wandstärke. Kreuzverbinder. Profilverbinder. Aluminium 1 x Langloch für M8 Schraube 1x Rundloch für M10 Schraube Beschreibung: Dieser T-Winkel bildet die Grundlage für viele DIY und Selbstbau Projekte. Sehr stabile Ausführung mit 7,5mm Wandstärke. Aus Aluminium. Das Rundloch dient zur Aufnahme je einer M10 Schraube. Das Langloch für eine M8 Schraube. Zum Beispiel Anbindung an seitlichen Kanal eines  Aluprofils. Die Wandstärke von 7,5 mm und Größe des Fußflansches von 72mm  x40mm gewährleistet eine hohe Standfestigkeit und Stabilität der Konstruktion. Weitere Abmessungen sind den Bildern zu entnehmen. Schliesslich ist beidseitig eine Riffelung eingeprägt. Diese sorgt für einen guten Sitz und sauber Justierung. Der Winkel passt für Standardaluprofile. Bei uns erhalten Sie passenden Zubehör wie M8 Hammerkopfschrauben, Flanschmuttern, Nutensteine und weitere Verbindungselemente. Spezifikation (Abmessungen auch im Bild angegeben): - Material: Aluminium - Langloch: Ca. 37 x 9 mm M8 Schraube - Winkelmasse: Ca. 85 x 40 x 72 mm - Rundloch: Durchmesser 11 mm (für M10 Schraube) - Abstand der beiden Rundlöcher: 46 mm (Lochmitte - Mitte) - Wandstärke: 7,5 mm

Endkappen grau für Solarschienen 40 x 40 mm – Set mit 4 Stück Diese grauen Endkappen sind passend für 40 x 40 mm Solarschienen und bilden einen sauberen Abschluss der Aluprofile. Die Farbe Grau wird bevorzugt bei Solarmodulen mit silberfarbenem Rahmen verwendet, da sie optisch gut zu hellen Modulrahmen und pressblanken Aluprofilen passt. Verstärkte Ausführung mit langer Profilüberdeckung von ca. 26 mm. Die Endkappen bestehen aus UV-beständigem Kunststoff und sitzen durch den elastischen Werkstoff stramm auf dem Profil. Sie schützen das offene Hohlprofil vor eindringendem Schmutz und Wasser und können störende Windgeräusche am Profilende reduzieren. Farbe: Grau Passend für: 40 x 40 mm Aluprofile / Solarschienen Lieferumfang: Set mit 4 Endkappen Hinweis: „1“ im Auswahlfeld bedeutet 1 Set mit 4 Endkappen. Beispiel: Sie benötigen 8 Endkappen → Anzahl „2“ im Kauffeld auswählen. Besonderheiten Graue Ausführung – besonders passend für Solarmodule mit silberfarbenem Rahmen. Lange Profilüberdeckung von ca. 26 mm für einen sauberen und formschönen Abschluss. Elastischer Werkstoff für strammen Sitz ohne leichtes Brechen der Kappen. Die Endkappen können bei Bedarf gekürzt werden, ohne dass der Kunststoff schnell bricht. UV-beständiger Kunststoff für den dauerhaften Einsatz im Außenbereich. Anwendung Durch Endkappen auf den PV-Schienen vermeiden Sie störende Windgeräusche wie Pfeifen und schützen das Hohlprofil vor eindringendem Schmutz und Wasser. Gleichzeitig entsteht ein optisch sauberer Abschluss der Aluprofile. Die graue Variante wird bevorzugt bei Modulen mit silberfarbenem Rahmen eingesetzt. Für Solarmodule mit schwarzem Rahmen führen wir die passenden Endkappen auch in Schwarz unter der Artikelnummer 23120.

Endkappe für Solarschienen. Set mit 4 Stück. Verstärkte Ausführung mit langer Profilüberdeckung (26mm). Passend für 40 x 40 Profile. Aus UV beständigem Kunststoff. ------------------------------------------------------------------------------------------------- Farbe Schwarz Lieferumfang: Set 4 Stück Abdeckkappe HINWEIS: ("1" im Auswahlfeld bedeutet ein Set mit 4 Endkappen") Beispiel: Sie benötigen 8 Endkappen: Anzahl "2" im Kauffeld (2 Sets) ------------------------------------------------------------------------------------------------- Besonderheit: Höhere Profilüberdeckung als bei vielen anderen Abdeckkappen: 26mm Überdeckung. Nützlich bei schwarzen Solarmodulen und Verwendung von pressblanken (silberfarbenen) Aluprofilen, um möglichst viel vom Profil im sichtbaren Bereich verdecken zu können. Elastischer Werkstoff. Daher strammer Sitz ohne Brechen der Kappen. Endkappen können recht gut gekürzt werden, ohne dass der Kunststoff bricht. Anwendung: Durch Endkappen auf den PV Schienen vermeiden Sie störende Windgeräusche (Pfeifen) und schützen zudem das Hohlprofil vor eindringenden Schmutz und Wasser. Außerdem bilden sie einen formschönen Abschluss der Aluprofile. Passend für 40 x 40 mm Profile. Farbe schwarz.

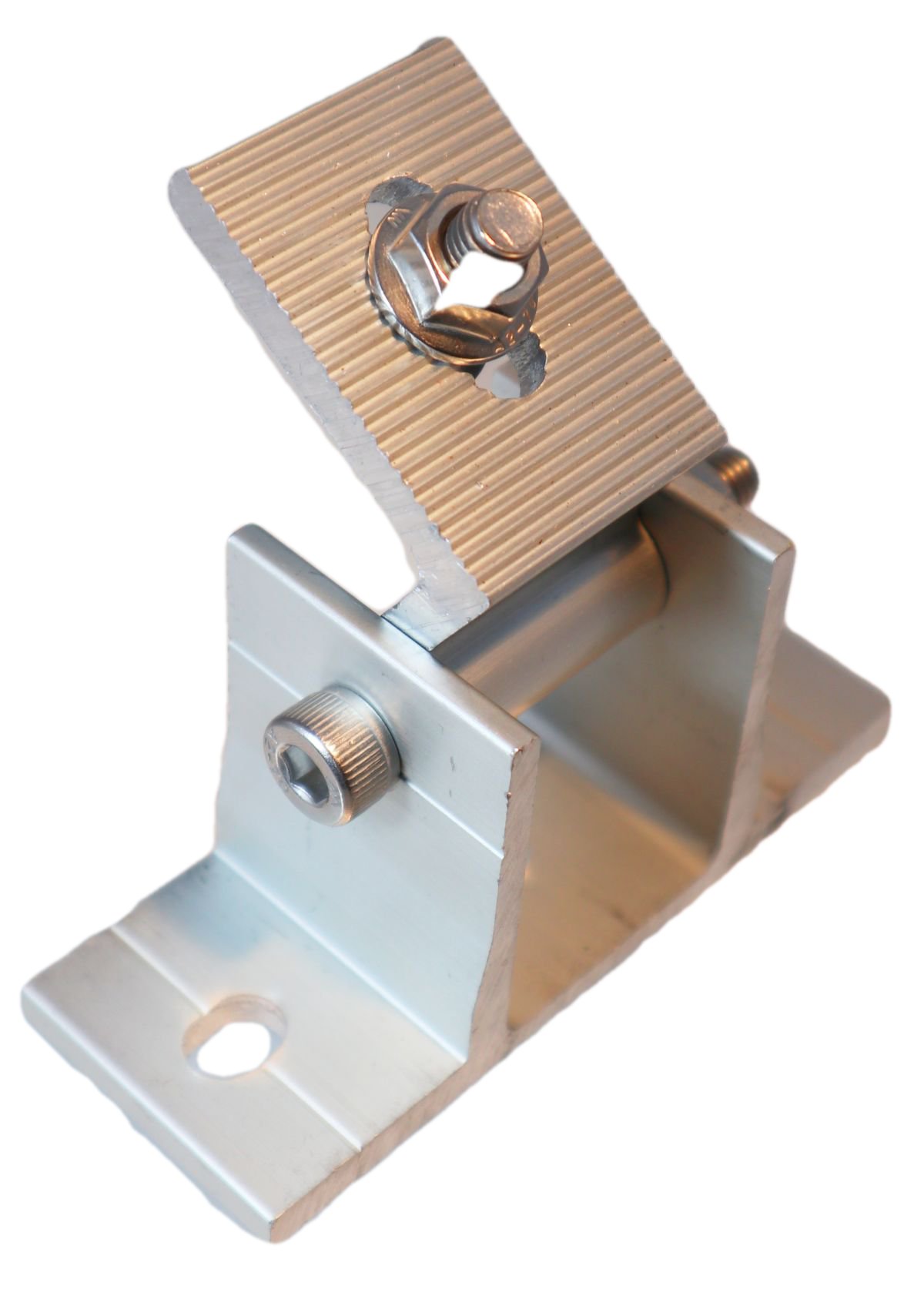

Vario Solar Gelenkkonsole – PV Aufständerung mit Drehgelenk und Aluwinkel Einsatz: Für Sonderkonstruktionen, variabel einstellbare Systeme und Photovoltaik-Aufständerungen. Material: Konsole und Winkel aus Aluminium, Schrauben aus Edelstahl. Funktion: Drehbar und stufenlos im Winkel verstellbar. Lieferumfang 1 × Vario Konsole mit vormontiertem Aluminium-Winkel 1 × EPDM-Dichtung Edelstahlschrauben für Drehgelenk 1 × M8×30 mm Innensechskantschraube Technische Daten Fußplatte: 105 × 40 mm Lochabstand: 80 mm (Mitte zu Mitte) Bohrungen: für M8 Schrauben, Langloch ca. 9 × 12 mm (inkl. Radien) Zentrales Loch: mittig angeordnet Materialdicke: ca. 4–6 mm (je nach Bereich) Verstellung: stufenlos, über Zentralschraube fixierbar Anwendung Die Vario Konsole eignet sich ideal für individuelle Aufständerungskonstruktionen im PV-Bereich, insbesondere wenn ein variabler Neigungswinkel benötigt wird. Der Aluwinkel lässt sich frei einstellen und mit der Zentralschraube fixieren. Bitte beachten: Das Drehgelenk ist nicht für hohe Biegemomente ausgelegt. Die Konstruktion muss insgesamt rotationssteif geplant werden. Die gleiche Konsole wird auch in unseren Vario Aufständerungssystemen eingesetzt. Abbildungen ähnlich. Technische Änderungen und Irrtümer vorbehalten.

H-Profilverstärkung - 1m Einschubprofil für 40x40 Solar-Aluprofil zur Aussteifung oder Zuschnitt für individuelle Verbinderlängen Produktbeschreibung Das 1m H-Einschubprofil wurde speziell zur Verstärkung und Aussteifung unserer 40x40mm Solar-Aluprofile entwickelt. Es sorgt für zusätzliche Stabilität bei kritischen Montagesituationen, ohne dabei die Funktionalität oder den Aufbau zu beeinträchtigen. Ideal für Bereiche, in denen Aluprofile stärker belastet werden oder größere Abstände zwischen den Dachhaken vorliegen. Insbesondere für die typische Situation, wenn das Profil über den letzten Dachhaken zu weit hinauskragt. Eine Skizze zur Anwendung sehen Sie auch in der Bildergalerie. Lieferumfang 1x H-Einschubprofil, Länge: 1000 mm, Material: Aluminium 8x Bohrschraube zur Fixierung im Aluprofil Technische Daten Passend für 40x40mm Aluprofile mit 8er Nutenkanal oben und M10-Kanal unten Anwendungsmöglichkeiten Verstärkung bei Überkragung: Wenn ein Aluprofil über den letzten Dachhaken hinaus mehr als 35 cm übersteht, schafft das H-Einschubprofil Abhilfe. Es wird einfach in das Profil eingeschoben und mit den mitgelieferten Bohrschrauben fixiert. Dadurch wird die Stabilität erheblich erhöht. Vorteil: Das H-Profil liegt vollständig innen und stört nicht bei der Montage von Dachhaken oder anderen Komponenten. Tipp: Bei starker Überkragung des Profils über den letzten Dachhaken empfehlen wir, in Kombination mit unserer Profilverstärkung einen Schwerlastdachhaken aus unserem Sortiment anstelle eines Standard-Dachhakens zu verwenden. Durch den langen Profilüberstand ist die Last auf den letzten Dachhaken sehr hoch, insbesondere in Kombination mit Wind- oder Schneelasten. Verstärkung bei großem Biegemoment: In Bereichen mit hohen Belastungen zwischen zwei Dachhaken kann das Profil ebenfalls zur Versteifung eingesetzt werden.   Weitere mögliche Anwendung: Profilverbinder mit Ihrem individuellem Zuschnitt Das H-Einschubprofil eignet sich auch als Verbindungsstück zwischen zwei Profilen. Schneiden Sie dieses dazu bauseits auf Ihre individuelle Länge. Beispiel: Aus einem 1m Profil lassen sich 7 Verbinder mit je ca. 14 cm Länge herstellen – ideal für eine flexible und wirtschaftliche Lösung. Vorteile im Überblick Einfache Montage: Einschieben, verschrauben – fertig. Innenliegend: Kein Einfluss auf andere Bauteile wie Dachhaken. Flexibel einsetzbar: Verstärkung oder Profilverbindung nach Bedarf. Individuell zuschneidbar: Ein Profil kann in mehrere kurze Verbinderstücke aufgeteilt werden. Robust und langlebig: Aus hochwertigem Aluminium gefertigt. Stabilisieren Sie Ihre Solaranlage mit dem H-Einschubprofil – die ideale Lösung für anspruchsvolle Montagesituationen!
