Adapterplatte für M10 Adapterblech Stockschraube Solarprofil Anbindung
0,58 €*
Produktinformationen "Adapterplatte für M10 Adapterblech Stockschraube Solarprofil Anbindung"

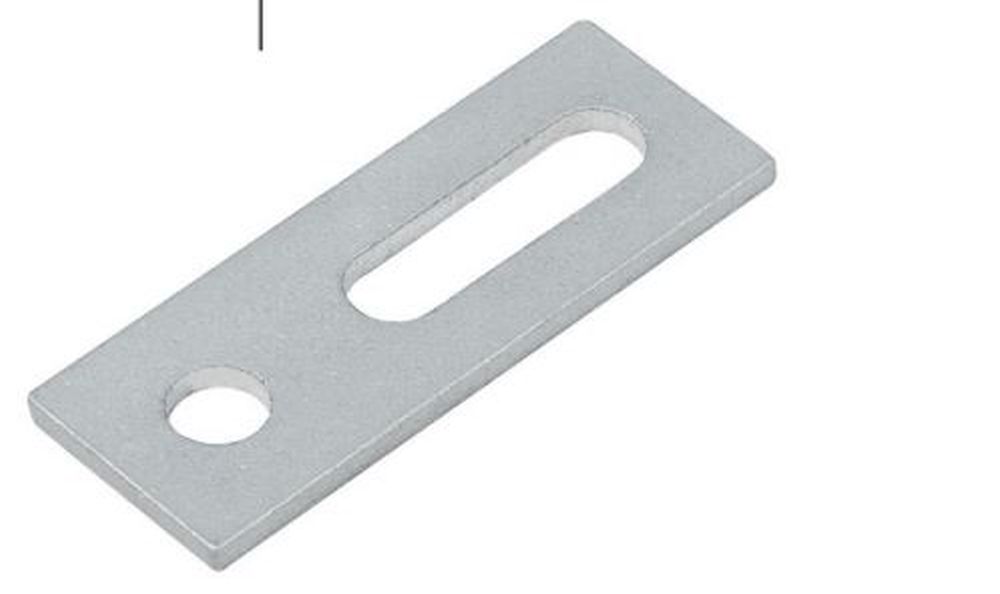

Adapterplatte für M10 Stockschrauben und Solar-Aluprofile
Die Adapterplatte dient zur stabilen Verbindung zwischen einer M10 Stockschraube und dem Aluprofil Ihrer PV-Unterkonstruktion. Sie wird insbesondere bei Solar-Montagesystemen mit Stockschrauben eingesetzt, zum Beispiel auf Wellfaserzementdächern, Trapezblechdächern mit Holzunterkonstruktion oder anderen geeigneten Dachkonstruktionen.
Durch das 11 mm Rundloch und das 11 x 40 mm Langloch lässt sich die Verbindung praxisgerecht ausrichten. Das Langloch ermöglicht eine flexible Justierung des Aluprofils, sodass kleinere Maßtoleranzen bei der Montage sauber ausgeglichen werden können.
Hochwertiger Edelstahl A2 / 1.4301
Das Adapterblech besteht aus 1.4301 Edelstahl A2. Dieser austenitische Edelstahl zeichnet sich durch eine sehr gute Korrosionsbeständigkeit aus und ist damit sehr gut für den dauerhaften Einsatz im Außenbereich geeignet. Die massive Ausführung mit 5 mm Materialstärke sorgt für eine belastbare und langlebige Verbindung innerhalb der PV-Unterkonstruktion.

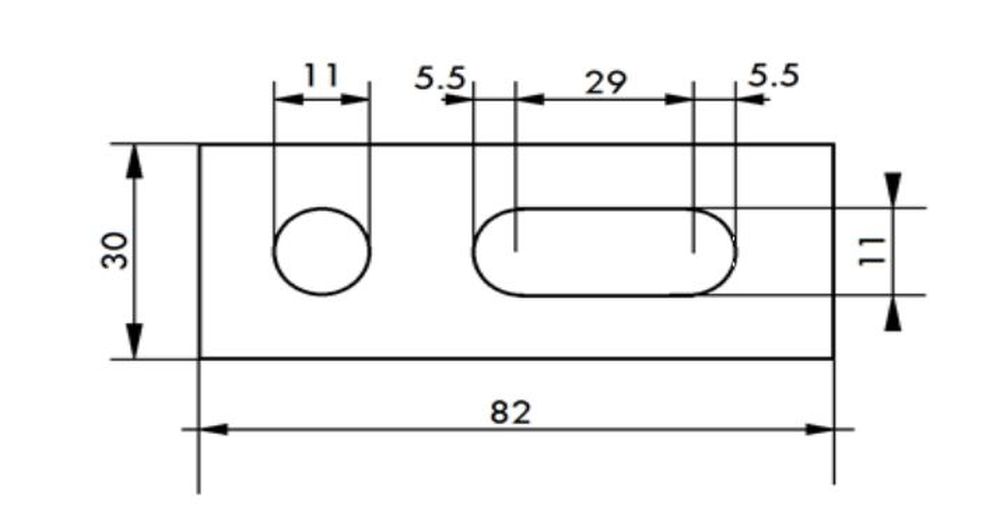

Technische Daten
| Material | Edelstahl A2 / 1.4301 |
| Abmessungen | 82 x 30 x 5 mm |
| Rundloch | 11 mm |
| Langloch | 11 x 40 mm, inkl. Radien |
| Anwendung | Anbindung von M10 Stockschrauben an Solar-Aluprofile |
Lieferumfang
- 1 x Adapterplatte / Adapterblech aus Edelstahl A2 / 1.4301
Typische Verwendung

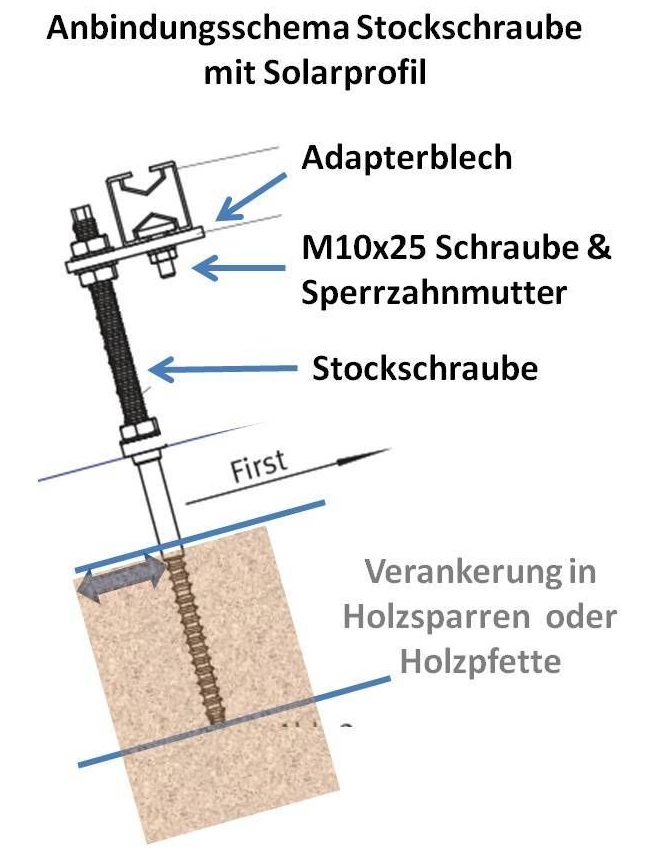

Die Adapterplatte wird auf der M10 Stockschraube befestigt und bildet anschließend den Anschlusspunkt für das Solar-Aluprofil. Dadurch entsteht eine stabile Verbindung zwischen Dachunterkonstruktion und PV-Montageschiene. In Kombination mit geeigneten Stockschrauben, Muttern und Solarprofilen eignet sich das Adapterblech für zahlreiche Montageaufgaben im Bereich Photovoltaik-Unterkonstruktion.
Praxis-Tipp: Prüfen Sie vor der Montage, ob Stockschraubenlänge, Untergrund, Dichtscheibe, Adapterplatte und Aluprofil zueinander passen. Bei der Befestigung sind die jeweiligen Montagevorgaben des Montagesystems sowie die baulichen Anforderungen vor Ort zu beachten.
| Material: | Edelstahl A2 |
|---|---|
| Typ Adapterplatte Stockschraube: | Standard |
| Art der Bedachung - Installation: | Welldach (mit Stockschraube) |
Unternehmensname
A-E-S Europe GmbH
Adresse
Hansastrasse 68, 30952 Ronnenberg
Telefonnummer und E-Mail
Tel. 05069 480 3670, info@europe-solar.de
Sicherheitshinweis:
- Nur durch Fachpersonal installieren
