CITEL 1 MPP Überspannungsschutz Typ2+3 mit Federkraftklemme Solar Anschlussbox IP65 GAK SPD (GAK1.K2x10.K1x10.DP40-1-XS)

CITEL Generatoranschlusskasten GAK1.K2x10.K1x10.DP40-1-XS

Anschluss der Solarstrings über Federkraftklemme. Für 1 MPP. Überspannungsschutz Typ 2/3

Der CITEL Generatoranschlusskasten GAK1.K2x10.K1x10.DP40-1-XS ist eine hochwertige und zuverlässige Lösung zum sicheren Zusammenschalten und Schutz von Photovoltaikanlagen mit 1 MPP-Tracker und 2 Strings. Durch den integrierten Überspannungsschutz Typ 2+3 wird Ihre PV-Anlage wirkungsvoll vor einkoppelten Überspannungen, insbesondere aus indirekten Blitzeinschlägen, geschützt.

Hauptmerkmale

• Für 1 MPP-Tracker / 2 Strings – ideal für kleine  PV-Anlagen mit Wechselrichtern mit 1 MPP Tracker (1 oder 2 Strings insgesamt)
• Integrierter Überspannungsschutz Typ 2+3 (DPVN40C-21Y-1200) für zuverlässigen Schutz nach aktuellen Normen
• Direktes Auflegen der Stringleitungen über robuste Federkraftklemmen
• Schutzart IP65 – staubdicht und gegen Strahlwasser geschützt
• Gehäuse aus UV- und ozonbeständigem Polycarbonat mit halbtransparentem Deckel
• Druckausgleichelement zur Vermeidung von Kondensation im Gehäuse

Beschreibung & Einsatzbereich

Die Generatoranschlusskästen der CITEL GAK1-XS-Serie wurden speziell für den Schutz von PV-Anlagen mit einem MPP-Tracker entwickelt. Sie sind für Systemspannungen bis 1200 V DC ausgelegt und eignen sich ideal für:

• PV-Anlagen auf Gebäuden der Blitzschutzklasse III/IV
• Installationen mit ≥ 4 Ableitungen gemäß VDE 0185-305 Beiblatt 5
• PV-Freiflächenanlagen

Die Kombination aus kompaktem Gehäuse, werkzeuglosen Federkraftklemmen und integriertem Typ-2+3-Überspannungsableiter macht diesen Generatoranschlusskasten zu einer sehr effizienten und installationsfreundlichen Schutzlösung.

Elektrische Eigenschaften

• SPD-Typ (IEC): 2+3
• Anwendung: Photovoltaik bis 1000 V DC
• Nennspannung DC (Un-dc): 1000 V
• Bemessungsisolationsspannung (Ui): 1000 V
• Bemessungsstrom (InA): 32 A
• Bemessungsstrangstrom (InC): 16 A

Mechanische Eigenschaften

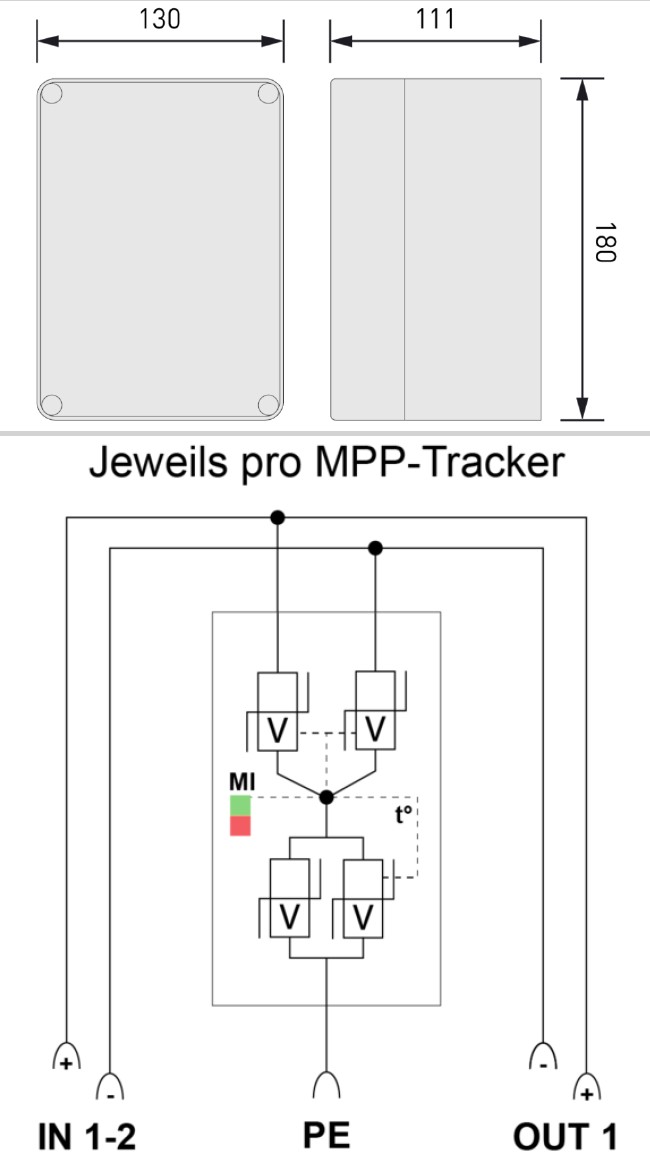

• Abmessungen (BxHxT): 130 × 180 × 111 mm
• Gehäusematerial: Glasfaserverstärktes, UV- und ozonbeständiges Polycarbonat
• Kabeleinführungen:
  – 2 × M16 (Ø 4,5–10 mm)
  – 2 × M20 (Ø 6–13 mm)
  – 1 × M25 (Ø 9–17 mm)
• Eingänge (je MPPT): 2 × Federkraftklemmen 6–10 mm²
• Ausgang (je MPPT): 1 × Federkraftklemme 6–10 mm²
• Erdanschluss: Schraubklemme 6–35 mm²
• Schutzklasse: II
• Schlagfestigkeit: IK08
• Druckausgleichelement: vorhanden

Umgebungsbedingungen

• Betriebstemperatur Indoor: -5°C bis +40°C (24h-Mittelwert max. +35°C)
• Betriebstemperatur Outdoor: -25°C bis +40°C (24h-Mittelwert max. +35°C)
• Luftfeuchtigkeit Indoor: max. 50% bei +40°C / max. 90% bei +20°C (nicht kondensierend)
• Luftfeuchtigkeit Outdoor: kurzzeitig bis 95% bei +25°C (nicht kondensierend)

Einsatz von Überspannungsschutz Typ 2+3

Der integrierte Typ-2-Überspannungsableiter schützt PV-Anlagen zuverlässig vor Einkopplungen aus indirekten Blitzeinschlägen. In Verbindung mit dem Typ-3-Schutz wird eine zusätzliche Absicherung sensibler Endgeräte erreicht. Die Schutzkombination stellt sicher, dass sowohl Leitungsebene als auch Geräteebene wirksam vor Überspannungen geschützt bleiben.

Normen & Zertifizierungen

• DIN EN 50539-11
• DIN EN IEC 61439-2
• VDE 0185-305 Beiblatt 5

Mit dem CITEL GAK1.K2x10.K1x10.DP40-1-XS erhalten Sie einen kompakten, robusten und langlebigen Generatoranschlusskasten, der speziell für maximale Sicherheit und eine zuverlässige PV-Systemperformance entwickelt wurde.
