CITEL 2 MPP Überspannungsschutz Typ 2+3 mit MC4 Anschluss Solar IP65 GAK SPD (CiPlug2-MCx1.MCx1-DP40-1-XS)

CITEL Generatoranschlusskasten CiPlug2-MCx1.MCx1-DP40-1-XS

Anschluss der Solarstrings über MC4-Steckverbinder. Für 2 MPP. Überspannungsschutz Typ 2/3

Der CITEL Generatoranschlusskasten CiPlug2-MCx1.MCx1-DP40-1-XS ist eine kompakte und professionelle Lösung zum sicheren Zusammenschalten und Schutz der Gleichspannungsseite kleiner und mittelgroßer Photovoltaikanlagen mit 2 MPP-Trackern und 1 String pro MPP. Durch den integrierten Überspannungsschutz Typ 2+3 (Ableiter: DPVN40C-21Y-1200) werden die PV-Leitungen zuverlässig vor schaltinduzierten und indirekt blitzbedingten Überspannungen geschützt.

Die Serie CiPlug2-XS-MC4 ist speziell für den Einsatz in Aufdachanlagen im Wohngebäudebereich konzipiert. Dank der vorkonfektionierten Anschlussleitungen mit MC4-Steckern, die direkt am Gehäuseboden befestigt sind, ist eine besonders schnelle, saubere und fehlerarme Installation möglich.

Hauptmerkmale

• Für 2 MPP-Tracker / je 1 String – ideal für Wechselrichter mit 2 MPP-Eingängen
• Integrierter Überspannungsschutz Typ 2+3 – Schutz vor induzierten und schaltbedingten Überspannungen

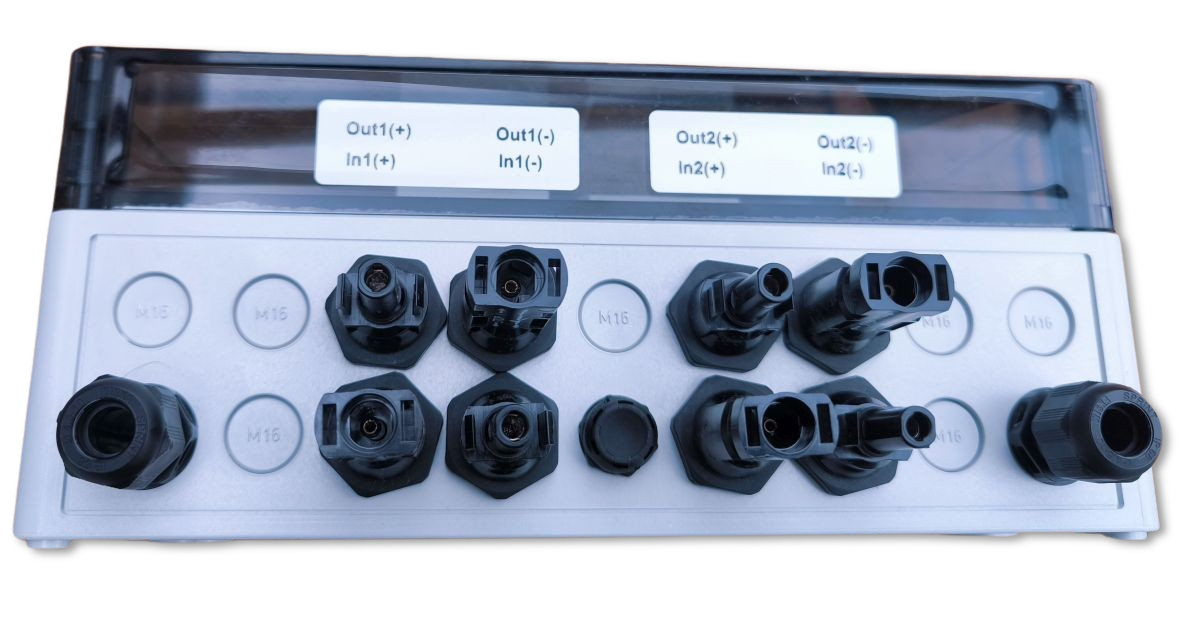

• Vorkonfektionierte MC4-Anschlussleitungen – Eingang und Ausgang je MPP über MC4-Stecker am Gehäuseboden
• Schutzart IP65 – staubdicht und gegen Strahlwasser geschützt, für Innen- und Außenmontage geeignet
• Gehäuse aus UV- und ozonbeständigem, glasfaserverstärktem Polycarbonat mit halbtransparentem Deckel
• Kabeleinführung PE: 2 × M16 (Ø 4,5–10 mm)
• Druckausgleichelement zur Reduzierung von Kondensation und Feuchteeintrag im Gehäuse

Beschreibung & Einsatzbereich

Mit der CiPlug2-XS-MC4 Serie bietet CITEL eine speziell auf 2-MPPT-PV-Anlagen ausgelegte Schutzlösung für Systemspannungen (U_cpv) bis 1200 V DC. Der Generatoranschlusskasten kombiniert Stringbündelung, Überspannungsschutz und steckfertige MC4-Anschlusstechnik in einem kompakten Gehäuse.

Der Einsatz ist ideal geeignet für:

• PV-Anlagen auf Wohn- und Gewerbegebäuden
• PV-Anlagen auf Gebäuden der Blitzschutzklasse III/IV
• Installationen mit ≥ 4 Ableitungen gemäß VDE 0185-305 Beiblatt 5
• PV-Freiflächenanlagen und Anlagen mit erhöhtem Schutzbedarf

Durch die Kombination aus Typ-2- und Typ-3-Überspannungsschutz sowie die steckfertige MC4-Ausführung wird eine hohe Installationssicherheit bei gleichzeitig minimalem Verdrahtungsaufwand erreicht.

Elektrische Eigenschaften

• SPD-Typ (IEC): 2+3
• Anwendung: Photovoltaik bis 1000 V DC
• Nennspannung DC (U_n-dc): 1000 V DC
• Bemessungsisolationsspannung (U_i): 1000 V DC
• Bemessungsstrom (InA): 30 A
• Bemessungsstrangstrom (InC): 30 A

Mechanische Eigenschaften

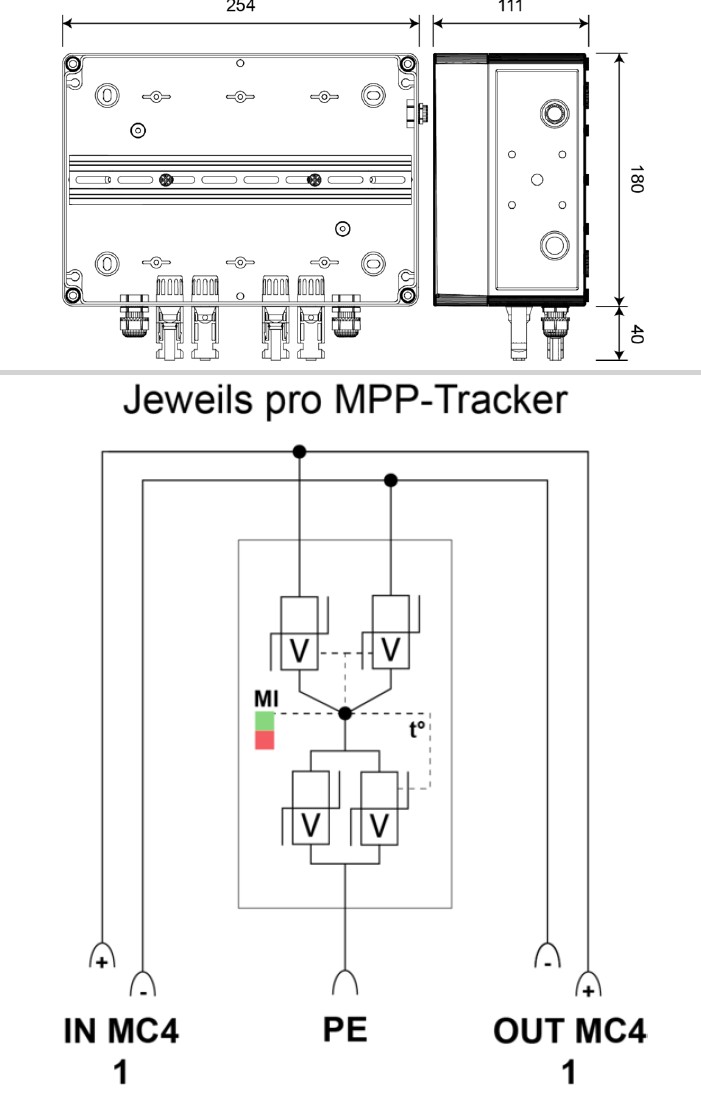

• Abmessungen (BxHxT): 254 × 180 × 111 mm
• Gehäusematerial: UV- und ozonbeständiges, glasfaserverstärktes Polycarbonat mit halbtransparentem Deckel
• Eingang je MPPT: MC4-Stecker (am Gehäuseboden befestigt)
• Ausgang je MPPT: MC4-Stecker (am Gehäuseboden befestigt)
• Erdanschlussklemme: Schraubklemme 2,5–25 mm² (bis 35 mm² möglich)
• Kabeleinführung PE: 2 × M16 (Ø 4,5–10 mm)
• Schutzart: IP65
• Schutzklasse: II (SK II)
• Schlagfestigkeit: IK08
• Druckausgleichelement: vorhanden

Umgebungsbedingungen

• Betriebstemperatur Indoor: -5 °C bis +40 °C (24h-Mittelwert max. +35 °C)
• Betriebstemperatur Outdoor: -25 °C bis +40 °C (24h-Mittelwert max. +35 °C)
• Luftfeuchtigkeit Indoor: max. 50 % bei +40 °C / max. 90 % bei +20 °C (nicht kondensierend)
• Luftfeuchtigkeit Outdoor: kurzzeitig bis 95 % bei +25 °C (nicht kondensierend)

Einsatz von Überspannungsschutz Typ 2/3

Der integrierte Typ-2-Überspannungsableiter schützt die PV-Anlage zuverlässig vor induzierten Überspannungen, wie sie durch ferne Blitzeinschläge oder Schalthandlungen im Netz entstehen. Der ergänzende Typ-3-Schutz bietet zusätzlichen Feinschutz in der Nähe der Endgeräteebene (z. B. Wechselrichter).

Diese abgestufte Schutzkombination sorgt dafür, dass sowohl die DC-Leitungswege als auch der angeschlossene Wechselrichter wirksam vor transienten Überspannungen geschützt werden und die Anlagenverfügbarkeit erhöht wird.

Normen & Zertifizierungen

• DIN EN 50539-11
• DIN EN IEC 61439-2
• VDE 0185-305 Beiblatt 5
• Fpr TS 50539-12 : 2013

Mit dem CITEL CiPlug2-MCx1.MCx1-DP40-1-XS erhalten Sie einen kompakten, leistungsfähigen und langlebigen Generatoranschlusskasten, der speziell für moderne 2-MPPT-PV-Anlagen entwickelt wurde und eine schnelle, steckfertige Installation mit hohem Überspannungsschutz kombiniert.
