CITEL 3 MPP Überspannungsschutz Typ 1+2+3 mit Federkraftklemme Solar Anschlussbox IP65 GAK SPD (GAK3.K2x10.K1x10.DP6-1-XS)

CITEL Generatoranschlusskasten GAK3.K2x10.K1x10.DP6-1-XS

Anschluss der Solarstrings über Federkraftklemme. Für 3 MPP. Überspannungsschutz Typ 1/2/3

Der CITEL Generatoranschlusskasten GAK3.K2x10.K1x10.DP6-1-XS ist eine professionelle und robuste Lösung zum sicheren Zusammenschalten und umfassenden Schutz von Photovoltaikanlagen mit 3 MPP-Trackern und jeweils 2 Strings pro MPP. Durch den integrierten Überspannungsschutz Typ 1+2+3 (Ableiter: DPVN1-6C-21Y-1200) ist das System nicht nur gegen Überspannungen aus indirekten Blitzeinschlägen, sondern auch gegen direkte Blitzteilströme abgesichert.

Hauptmerkmale

• Für 3 MPP-Tracker / je 2 Strings – ideal für moderne Wechselrichter mit 3 MPP-Eingängen (und bis zu 6 Strings)
• Integrierter Überspannungsschutz Typ 1+2+3 – Schutz vor direkten, indirekten und schaltinduzierten Überspannungen
• Direktes Auflegen der Stringleitungen über hochwertige Federkraftklemmen
• Schutzart IP65 – staubdicht und geschützt gegen Strahlwasser, für Außen- und Innenbereich geeignet
• Gehäuse aus glasfaserverstärktem, UV- und ozonbeständigem Polycarbonat mit halbtransparentem Deckel
• Großzügige Kabeleinführung: 20 × M16 (Ø 4,5–10 mm)
• Druckausgleichelement zur Minimierung von Kondensation und Feuchteeintrag

Beschreibung & Einsatzbereich

Die Generatoranschlusskästen der CITEL GAK3-XS-Serie wurden speziell für PV-Anlagen mit drei MPP-Trackern entwickelt. Sie sind ausgelegt für Systemspannungen bis 1200 V DC und bieten höchsten Schutz vor Blitz- und Überspannungseinwirkungen.

Der Einsatz ist ideal geeignet für:

• PV-Anlagen auf Gebäuden der Blitzschutzklasse III/IV
• Installationen mit ≥ 4 Ableitungen gemäß VDE 0185-305 Beiblatt 5
• PV-Freiflächenanlagen
• Anlagen mit erhöhtem Schutzbedarf (z. B. exponierte Dachlagen)

Die Kombination aus Typ 1, Typ 2 und Typ 3 Überspannungsschutz sowie die komfortablen Federkraftklemmen machen diese Einheit zu einem besonders sicheren und installationsfreundlichen Generatoranschlusskasten.

Elektrische Eigenschaften

• SPD-Typ (IEC): 1+2+3
• Anwendung: Photovoltaik bis 1000 V DC
• Nennspannung DC (Un-dc): 1000 V DC
• Bemessungsisolationsspannung (Ui): 1000 V DC
• Bemessungsstrom (InA): 32 A
• Bemessungsstrangstrom (InC): 16 A

Mechanische Eigenschaften

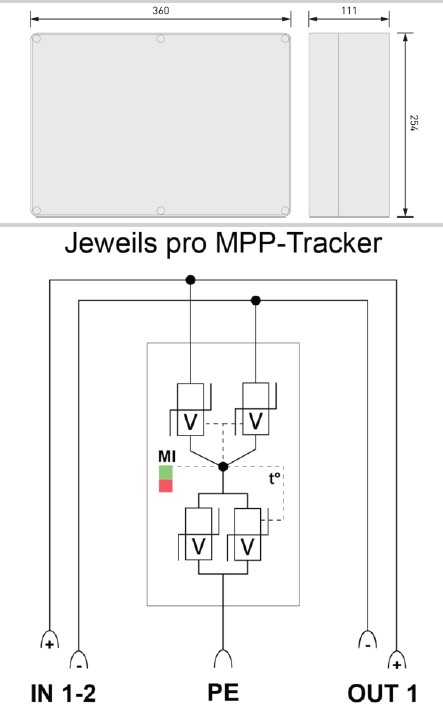

• Abmessungen (BxHxT): 360 × 254 × 111 mm
• Gehäusematerial: UV- und ozonbeständiges, glasfaserverstärktes Polycarbonat mit halbtransparentem Deckel
• Kabeleinführungen: 20 × M16 (Ø 4,5–10 mm)
• Eingänge je MPPT: 2 × Federkraftklemmen 6–10 mm²
• Ausgang je MPPT: 1 × Federkraftklemme 6–10 mm²
• Erdanschluss: Schraubklemme 6–35 mm²
• Schutzklasse: II
• Schlagfestigkeit: IK08
• Druckausgleichelement: vorhanden

Umgebungsbedingungen

• Betriebstemperatur Indoor: -5 °C bis +40 °C (24h-Mittelwert max. +35 °C)
• Betriebstemperatur Outdoor: -25 °C bis +40 °C (24h-Mittelwert max. +35 °C)
• Luftfeuchtigkeit Indoor: max. 50 % bei +40 °C / max. 90 % bei +20 °C (nicht kondensierend)
• Luftfeuchtigkeit Outdoor: kurzzeitig bis 95 % bei +25 °C (nicht kondensierend)

Einsatz von Überspannungsschutz Typ 1/2/3

Der integrierte Typ-1-Überspannungsableiter schützt die Anlage vor direkten Blitzteilströmen an Gebäuden mit äußerem Blitzschutz. Der Typ-2-Schutz schützt zuverlässig vor induzierten Überspannungen in der Verkabelung. Der Typ-3-Schutz sichert zusätzliche Endgeräteebenen ab.

Diese mehrstufige Schutzkombination sorgt dafür, dass sowohl die Leitungswege als auch die angeschlossenen Wechselrichter dauerhaft optimal vor transienten Überspannungen geschützt sind.

Normen & Zertifizierungen

• DIN EN 50539-11
• DIN EN IEC 61439-2
• VDE 0185-305 Beiblatt 5
• Fpr TS 50539-12 : 2013

Mit dem CITEL GAK3.K2x10.K1x10.DP6-1-XS erhalten Sie einen äußerst leistungsfähigen, sicheren und langlebigen Generatoranschlusskasten, der für anspruchsvolle PV-Installationen und höchste Schutzanforderungen entwickelt wurde.
