Klick Solar Endklemme Rahmenhöhe 30mm -Set vormontiert mit Schraube/Clips
0,80 €*
Produktnummer:
15218
Produktinformationen "Klick Solar Endklemme Rahmenhöhe 30mm -Set vormontiert mit Schraube/Clips"
Klick Solar Endklemme – Rahmenhöhe 30 mm (Set vormontiert mit Schraube & Clip)
PV-Endklemme – vormontiert für schnelle Montage
Klemme + Schraube + Klick-Clip
Rostfrei: Aluminium & Edelstahl
Für Modulrahmenhöhe: 30 mm
Kurzer Überblick: Die Klick Solar Endklemme ist ein vormontiertes Komplettset zur sicheren Fixierung des äußeren Modulrahmens. Der Klick-Clip wird in die 8er Nut eingesetzt und sorgt beim Anziehen der Schraube für einen festen, formschlüssigen Sitz – ideal für eine zügige Montage mit sauberer Optik.
Lieferumfang

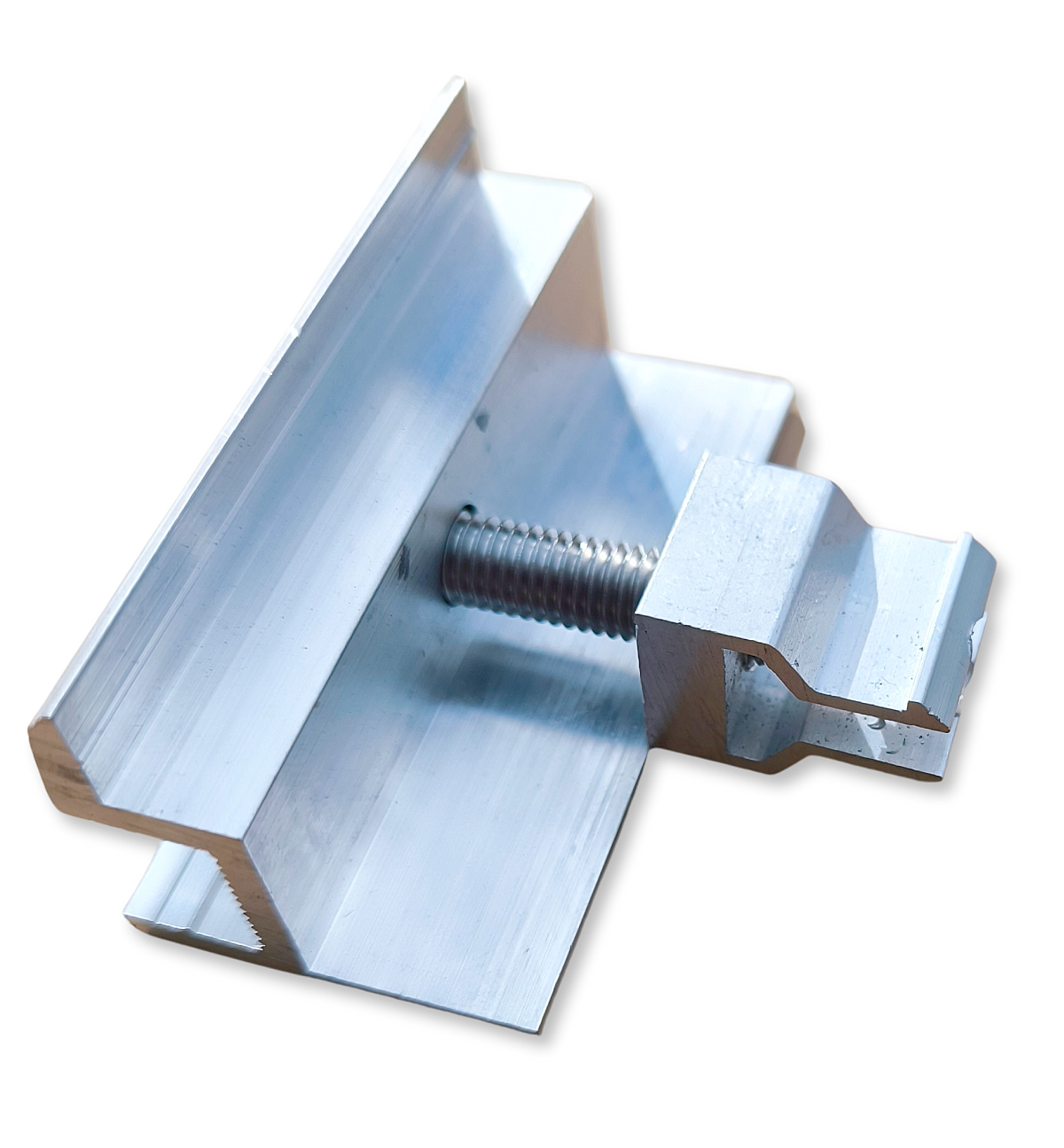

- 1× Endklemme Aluminium, pressblank (vormontiert)
- 1× Edelstahl A2 Innensechskantschraube (vormontiert)
- 1× Klick-Clip / Nutenstein-System für 8er Nut (vormontiert)
Besonderheiten & Vorteile
- Vormontiertes Set: keine Einzelteile zusammensuchen – direkt montieren.
- Schnellmontage per Klick-Clip: Clip in die 8er Nut einsetzen und positionieren (Hinweise unten beachten).

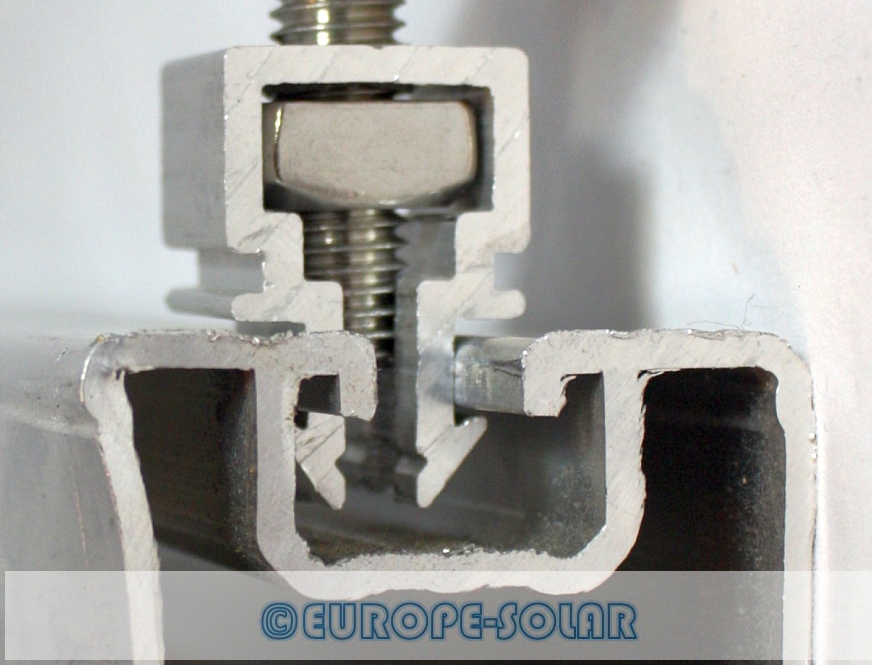

- Formschlüssiger Halt: Beim Anziehen der Schraube spreizt sich der Clip in der Nut und fixiert die Klemme.

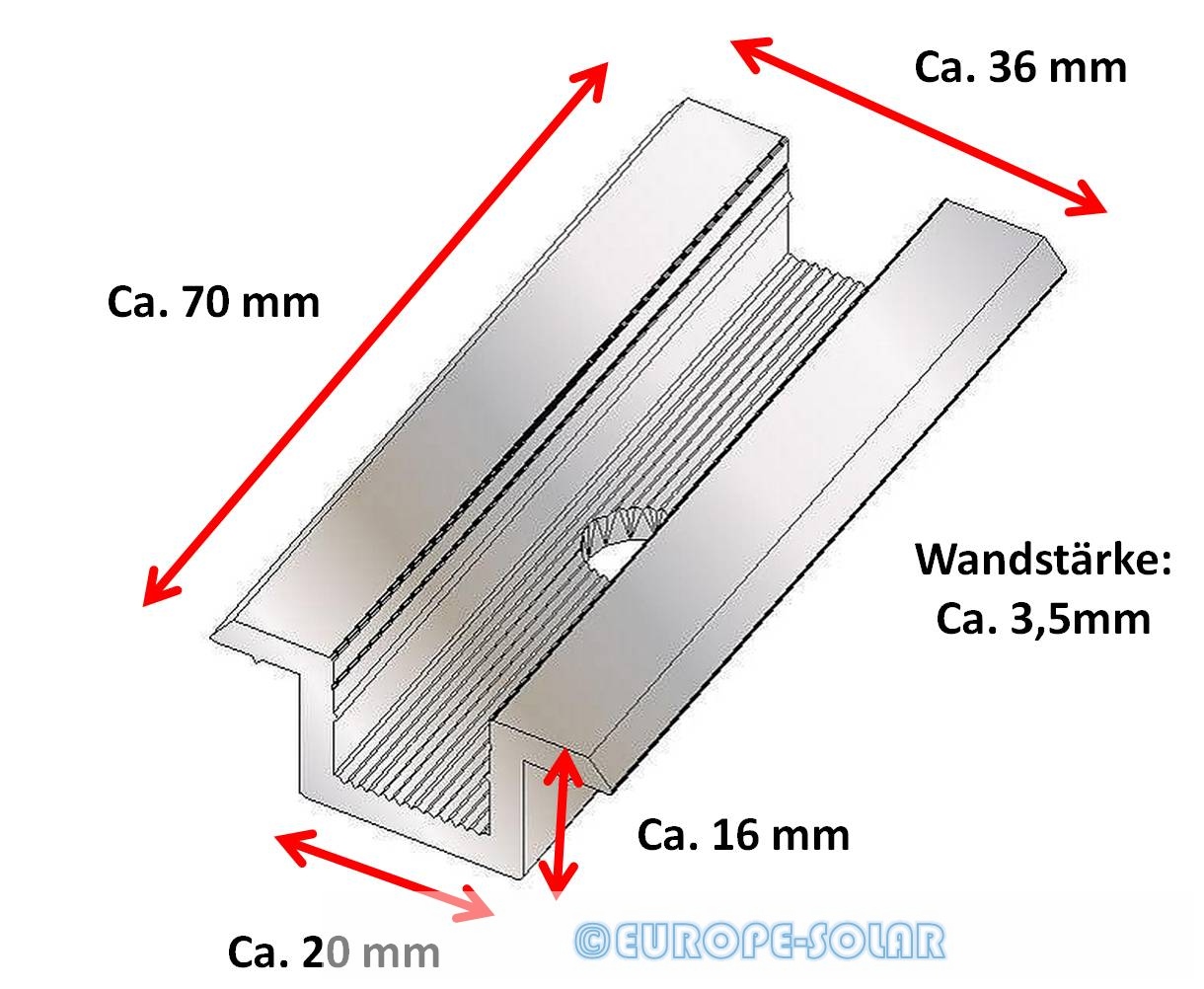

- Robuste Ausführung: hohe Wandstärke der Klemme – kein Nachgeben beim Anziehen.
- Saubere Optik: präzise Klemmgeometrie für einen gleichmäßigen Abschluss am Feldrand.
- Erdung: Kerbsteg auf der Klemmbacke kann beim Anziehen die Oberfläche am Modulrahmen durchdringen (je nach Modulrahmen/Hersteller beachten).
- Materialmix für den Außeneinsatz: Aluminium + Edelstahl A2 = dauerhaft korrosionsbeständig.
Kompatibilität
Geeignet für gerahmte PV-Module mit 30 mm Rahmenhöhe. Kompatibel mit gängigen Aluminium-Solarprofilen mit 8er Nut (z. B. 40×40 mm).
Montage / Anwendung
Die Endklemme dient zur Befestigung am äußeren Rand des Modulfeldes. Clip in die 8er Nut einsetzen, Endklemme ausrichten und die Schraube mit geeignetem Werkzeug anziehen, bis die Klemme sicher am Modulrahmen anliegt.
Wichtige Montagehinweise:
- Clip schräg einführen: Die Einführung des Clips in das Aluminiumprofil muss schräg erfolgen.
- Nicht senkrecht von oben einschlagen: Bitte nicht senkrecht von oben per Schlag auf den Schraubenkopf montieren.
- Anzugsmoment beachten: Je nach Modulhersteller beträgt das maximale Anzugsmoment 18 Nm.
+++ Passende Mittelklemmen finden Sie ebenfalls in unserem Shop +++
