Sonderlänge: 160 mm Verstärkter Vario Dachhaken 35x5mm Vario Ziegel mit langer Überdeckung
5,65 €*
Produktnummer:
14888
Produktinformationen "Sonderlänge: 160 mm Verstärkter Vario Dachhaken 35x5mm Vario Ziegel mit langer Überdeckung"

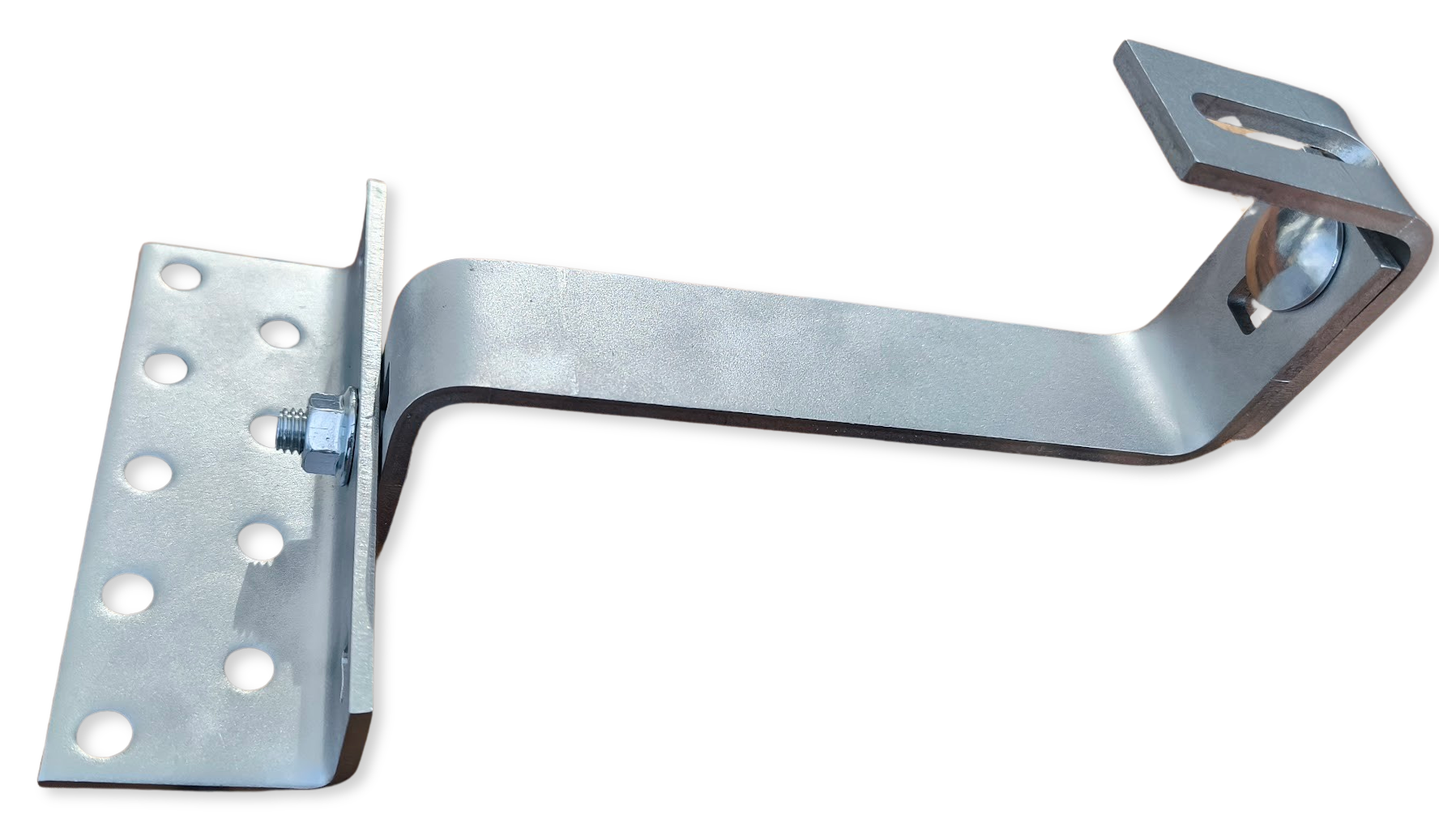

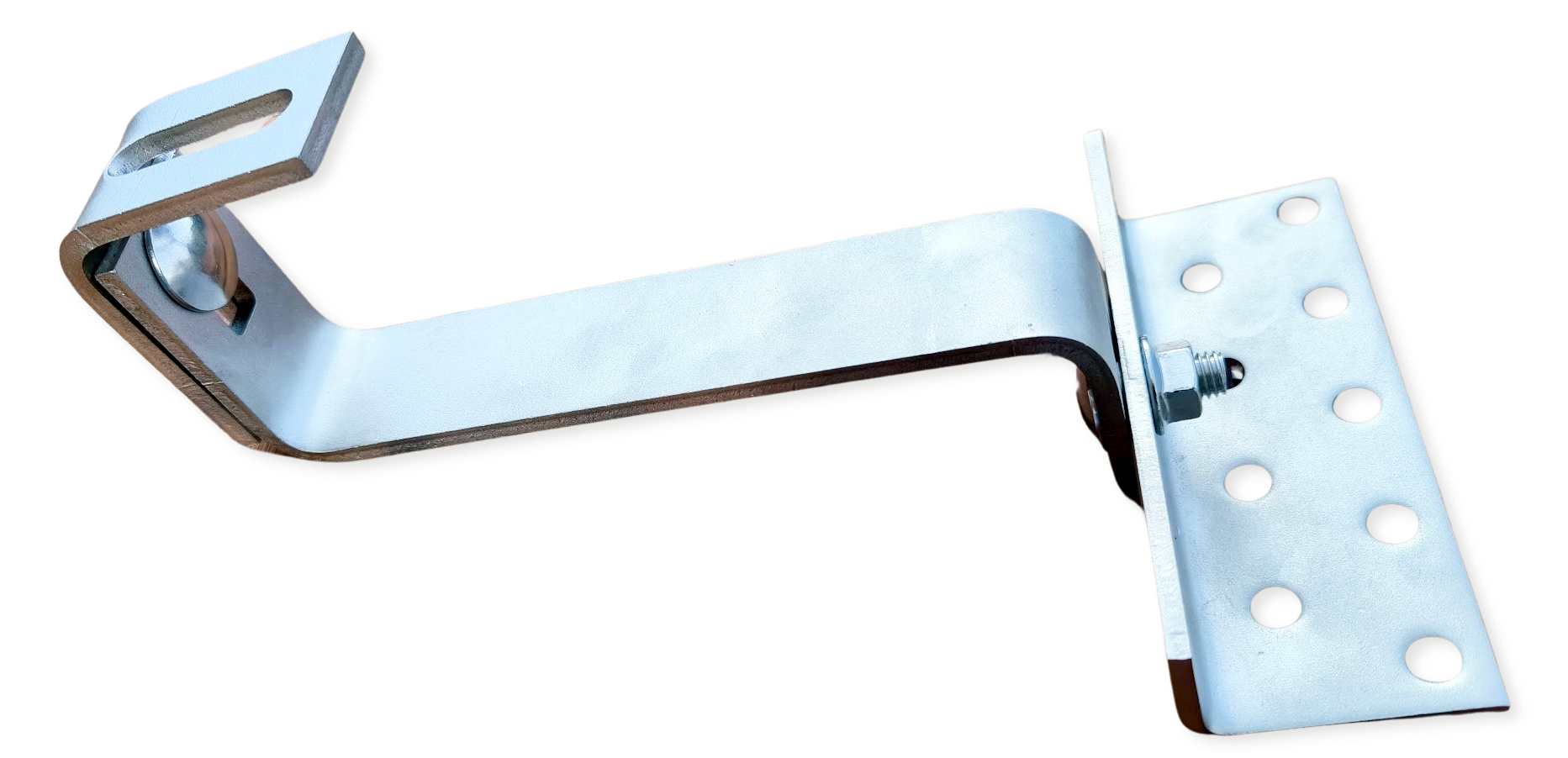

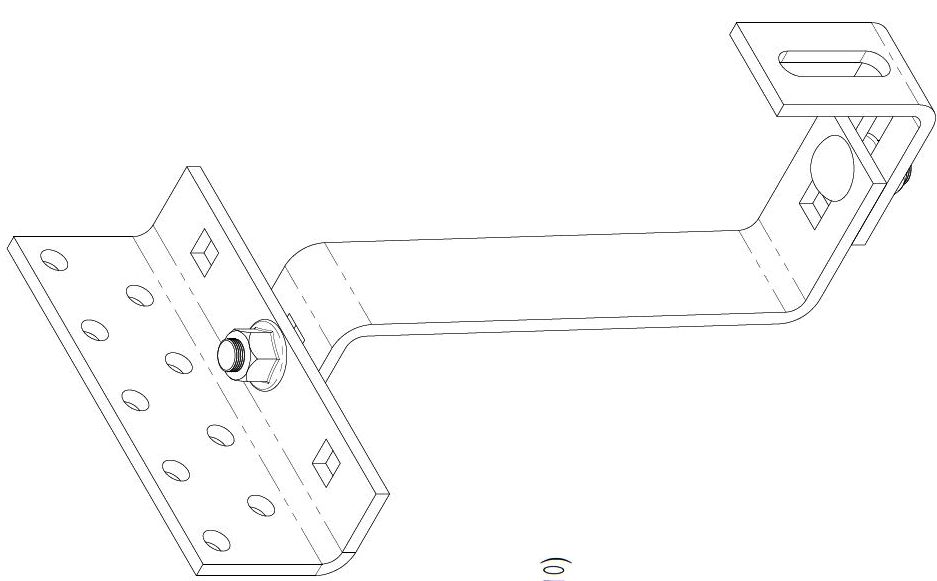

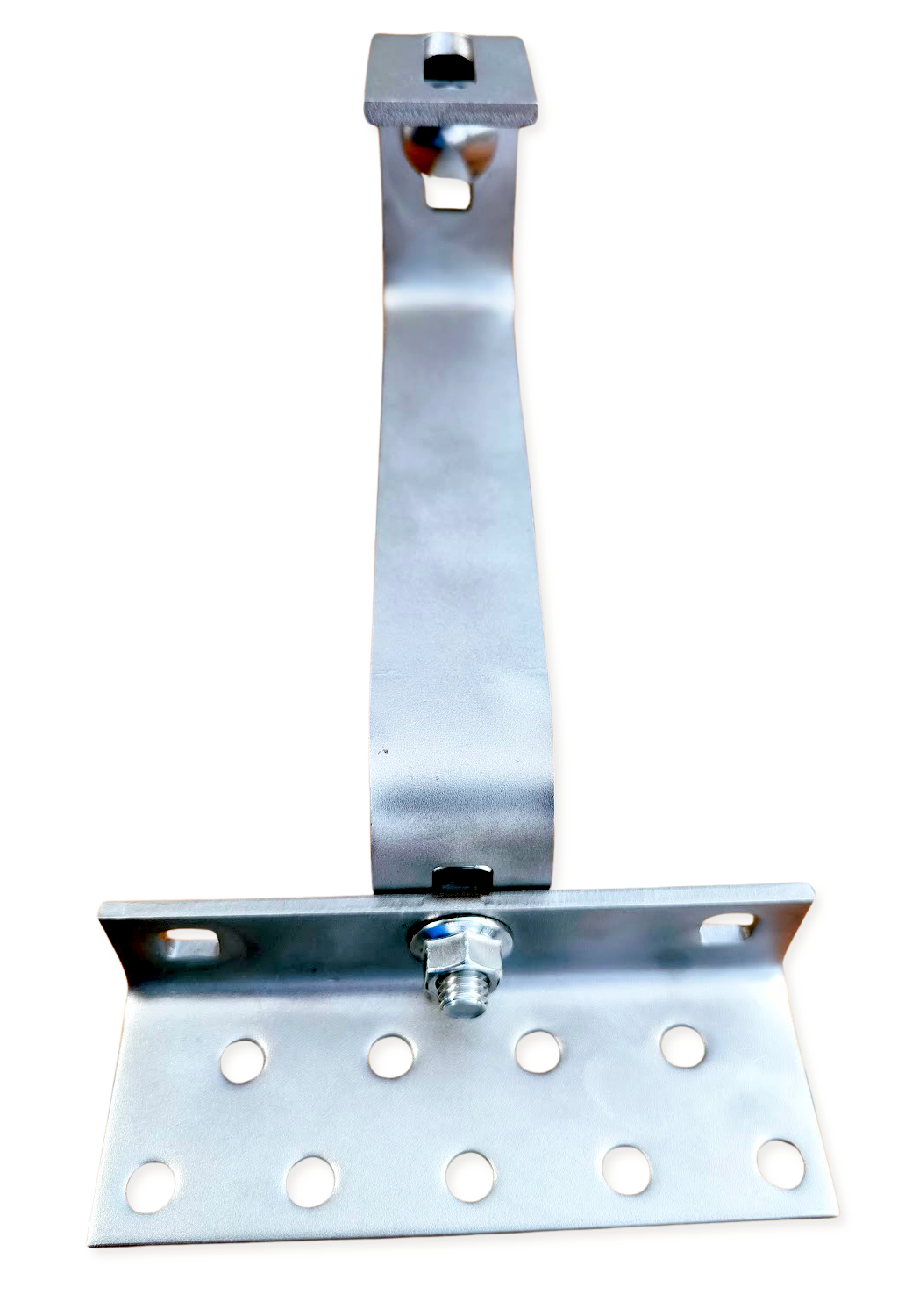

Dachhaken Vario 160 mm Sonderlänge – Verstärkte Edelstahl-Ausführung für Ziegel mit großer Überdeckung
Der Dachhaken Vario in Sonderlänge (160 mm) wurde speziell für Dächer mit Dachpfannen oder Ziegeln mit besonders großer Überdeckung entwickelt – häufig anzutreffen bei flach geneigten Satteldächern. Die robuste Ausführung mit 35 x 5 mm Hebelquerschnitt sorgt für maximale Stabilität und Sicherheit bei der Montage von Photovoltaiksystemen.
Produktmerkmale

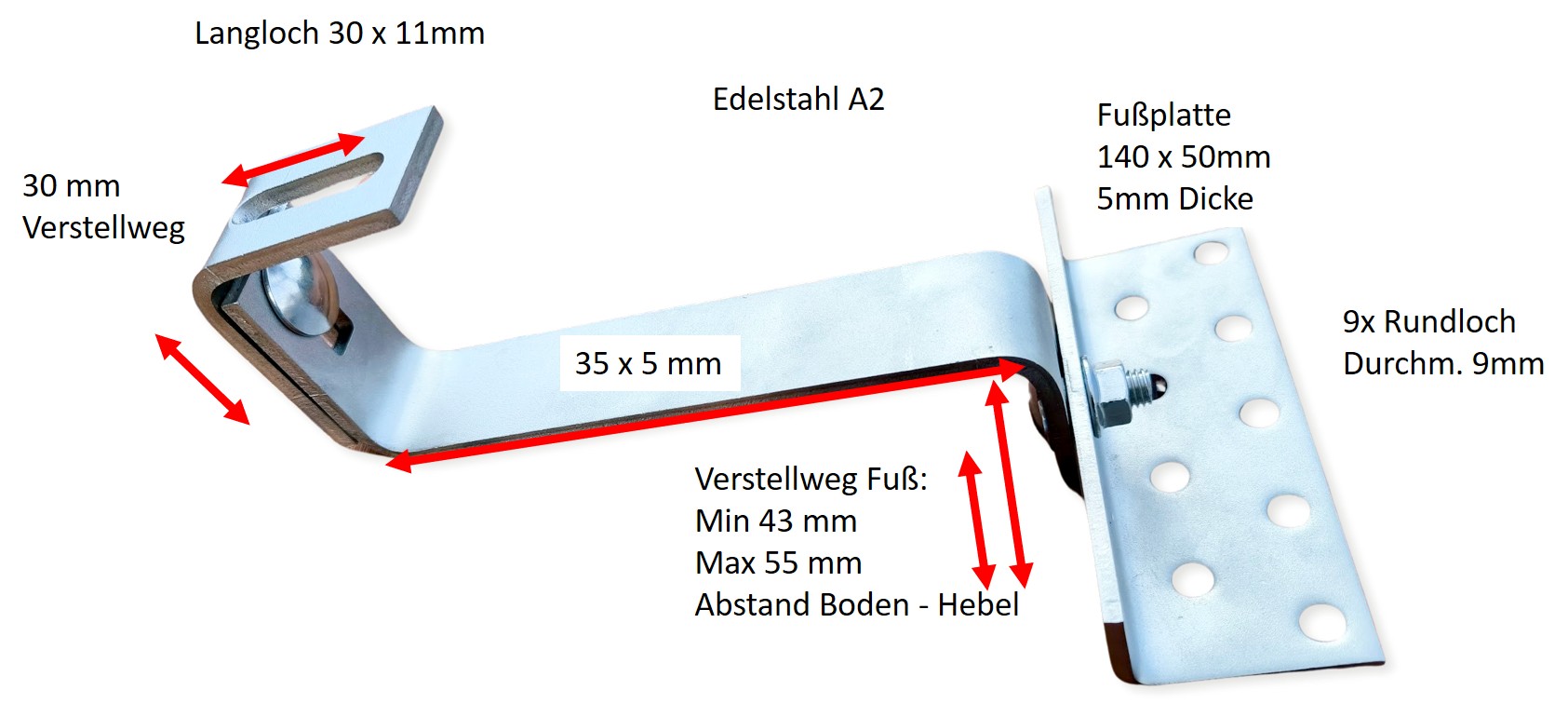

- Hebellänge 160 mm: Ideal für Ziegel mit langer Überdeckung
- Verstärkte Bauweise: Massiver Hebel mit 35 x 5 mm Querschnitt für hohe mechanische Belastbarkeit
- Materialqualität: Komplett aus Edelstahl 1.4301 (V2A) – Haken, Grundplatte und Schrauben
- Verstellbarer Fußbereich: Flexibler Verstellweg von ca. 43 mm bis 55 mm für variable Lattenhöhen
- Obere Lasche: Maße 35 x 11 mm, passend für M10 Sechskantschrauben
- Sparrenanbindung: 9 versetzte Rundlöcher (für 8 mm Schrauben) ermöglichen flexible Verschraubung im Sparren
Lieferumfang
- 1x vormontierter Dachhaken Vario Edelstahl mit 160 mm Hebel
Passendes Zubehör (separat erhältlich)
- M10 Sechskantschraube + M10 Sperrzahnmutter zur Verbindung mit Montageschienen
- 2x Tellerkopfschraube 8 mm zur sicheren Befestigung im Sparren
Vorteile auf einen Blick
- Sonderlänge: Für Ziegel mit großer Überdeckung
- Flexibel: Verstellbereiche an Steg und Oberteil für optimalen Höhenausgleich
- Witterungsbeständig: Edelstahl V2A für dauerhaften Einsatz
- Universell einsetzbar: Für professionelle und private PV-Montagen
Der ideale Dachhaken für anspruchsvolle Montagesituationen – stabil, flexibel und praxisbewährt für Photovoltaikanlagen auf Ziegeldächern.
GPSR - Herstellerangaben
"Europe-Solar"
Unternehmensname
A-E-S Europe GmbH
Adresse
Hansastrasse 68, 30952 Ronnenberg
Telefonnummer und E-Mail
Tel. 05069 480 3670, info@europe-solar.de
Sicherheitshinweis:
- Nur durch Fachpersonal installieren
Anmelden
Produktgalerie überspringen
Dachhaken-Zubehör
10x Tellerkopfschraube 8x100mm Schäfer&Peters Premium Edelstahl A2 Solar Befestigung Dachhaken
2,85 €*
10x Tellerkopfschraube 8 x 100 mm – Edelstahl A2 mit ETA Zulassung
Speziell für die sichere Montage von Photovoltaik-Dachhaken auf Holzsparren entwickelt: Diese hochwertigen Tellerkopfschrauben vom renommierten Hersteller Schäfer + Peters (S+P) sind optimal für den Einsatz im Solarbereich geeignet. Durch ihre robuste Bauweise, Schneidkerbe und den extra breiten Tellerkopf garantieren sie eine dauerhaft feste Verbindung zwischen Dachhaken und Sparren – selbst bei hohen Wind- und Schneelasten.
Der breite Tellerkopf (Ø 20 mm) sorgt für eine großflächige Auflage am Hakenfuß und stellt einen festen Sitz des Dachhakens sicher. Tellerkopfschrauben mit kleinerem Kopfdurchmesser, wie sie häufig am Markt zu finden sind, bieten keine ausreichende Auflagefläche für einen dauerhaft festen Sitz des Dachhakens.
Der TX40 Torx-Antrieb ermöglicht hohe Einschraubmomente und einen sicheren Sitz im Bit. Dank Schneidkerbe und Teilgewinde lassen sich die Schrauben kraftsparend und splitterfrei verarbeiten.
Gefertigt aus korrosionsbeständigem Edelstahl A2 und mit bauaufsichtlicher ETA-Zulassung eignen sich diese Holzbauschrauben ideal für statisch relevante Befestigungen im Dachbereich – auch bei langfristiger Bewitterung.
Anwendung
Zur Befestigung von Solar-Dachhaken direkt auf den Holzsparren
Je Dachhaken werden 2 Schrauben empfohlen
Geeignet für Ziegeldächer, Pfannenziegel, Biberschwanz etc.
Technische Daten
Abmessung: 8 x 100 mm
Kopfform: Tellerkopf Ø 20 mm
Antrieb: Torx TX40
Material: Edelstahl A2
Holzgewindelänge: 80 mm
Festigkeitsklasse: ≥ 500 N/mm²
Mit Schneidkerbe für leichtes Einschrauben
Europäisch Technische Zulassung (ETA)
Lieferumfang
1 Set = 10 Stück Tellerkopfschrauben 8x100 mm
Hinweis zur Bestellung
Die Angabe „1“ im Bestellfeld entspricht einem Paket mit 10 Schrauben.
10 Stck Flanschmutter M10 Sperrzahnmuttern, DIN 6923 A2 EDELSTAHL V2A
1,15 €*
Größe [Set mit 10 Stck]:
M10
10 Stck Flanschmutter M10 mit Sperrzahn – DIN 6923, Edelstahl A2 / V2A
Die M10 Flanschmutter mit Sperrzahn nach DIN 6923 eignet sich ideal für stabile und dauerhaft sichere Schraubverbindungen im Bereich Photovoltaik-Montage, Metallbau und allgemeiner Befestigungstechnik. Durch den integrierten Flansch verteilt sich die Klemmkraft großflächiger auf dem Bauteil. Die Sperrverzahnung auf der Unterseite sorgt zusätzlich für einen besseren Halt gegen unbeabsichtigtes Lösen.
Die Muttern bestehen aus Edelstahl A2 / V2A und sind dadurch korrosionsbeständig sowie für den Einsatz im Außenbereich geeignet. Besonders häufig wird diese Flanschmutter zusammen mit unserer M10 Sechskantschraube Art.-Nr. 1907-1 verwendet, zum Beispiel zur Befestigung von Dachhaken an Montageschienen.
Typische Anwendung
In der PV-Unterkonstruktion wird die M10 Sechskantschraube in die Nut der Aluschiene eingeschoben. Anschließend wird der Dachhaken oder ein anderes Befestigungsteil über die Schraube positioniert und mit der M10 Flanschmutter fixiert. Die Sperrverzahnung unterstützt dabei eine sichere Verbindung zwischen Mutter und Bauteil.
Produktvorteile
M10 Flanschmutter mit Sperrzahn nach DIN 6923
Edelstahl A2 / V2A – korrosionsbeständig und für den Außenbereich geeignet
Integrierter Flansch zur besseren Kraftverteilung
Sperrverzahnung zur erhöhten Losdrehsicherung
Ideal für PV-Montagesysteme, Metallbau und technische Befestigungen
Passend zur M10 Sechskantschraube Art.-Nr. 1907-1
Technische Daten
Artikel: Flanschmutter mit Sperrzahn
Gewinde: M10
Norm: DIN 6923
Material: Edelstahl A2 / V2A
Ausführung: mit Flansch und Sperrverzahnung
Lieferumfang: 10 Stück
Hinweis
Für die Verbindung von Dachhaken und Montageschiene empfehlen wir die Kombination mit der passenden M10 Sechskantschraube Art.-Nr. 1907-1. Bitte achten Sie bei der Montage auf eine fachgerechte Verschraubung und ein geeignetes Anzugsdrehmoment entsprechend der jeweiligen Unterkonstruktion.
Varianten ab 0,95 €*
10 Stck M10x25mm Sechskantschraube Edelstahl V2A DIN933 VA Schrauben A2
1,55 €*
Größe [Set mit 10 Stck]:
M10 x25 mm
10 Stck. M10x25 mm Sechskantschrauben Edelstahl V2A DIN 933 / A2
Die M10x25 mm Sechskantschrauben aus Edelstahl V2A eignen sich für stabile und korrosionsbeständige Schraubverbindungen im Außenbereich. Durch das metrische M10-Gewinde und den klassischen Sechskantkopf lassen sich die Schrauben zuverlässig mit handelsüblichem Werkzeug montieren.
Im Bereich der Photovoltaik-Montage werden diese Schrauben zur Verbindung von Dachhaken mit unseren Aluminium-Montageprofilen verwendet. Die Schraube wird dabei in den unteren 10er Nutenkanal des Aluprofils eingeschoben bzw. mit dem Profil verbunden, durch das Langloch des Dachhakens geführt und mit einer M10 Sperrzahnmutter gekontert. Dadurch entsteht eine kraftschlüssige Verbindung zwischen Dachhaken und Montageschiene.
Typische Anwendung
Verbindung von Dachhaken und Aluminiumprofil bei PV-Unterkonstruktionen
Montage- und Befestigungsarbeiten im Außenbereich
Verschraubungen mit metrischem M10-Gewinde
Geeignet für Anwendungen, bei denen Edelstahl A2 / V2A benötigt wird
Wichtiger Hinweis zur Montage
Für die Verbindung zwischen Dachhaken und Aluprofil wird zusätzlich eine passende Sperrzahnmutter M10 benötigt.
Passender Artikel: Sperrzahnmutter M10 – Art. 1904-2
Technische Daten
Artikel: Sechskantschraube M10x25 mm
Norm: DIN 933
Material: Edelstahl V2A / A2
Gewinde: M10
Länge: 25 mm
Kopfform: Sechskantkopf
Lieferumfang: 10 Stück
Vorteile
Korrosionsbeständiger Edelstahl A2 / V2A
Geeignet für den Einsatz im Außenbereich
Vollgewinde nach DIN 933
Stabile Verbindung für PV-Montagesysteme
Einfache Montage mit Maulschlüssel, Ringschlüssel oder Stecknuss
Die M10x25 mm Sechskantschrauben sind eine passende Befestigungslösung für viele Montagearbeiten im Photovoltaikbereich und besonders geeignet, wenn Dachhaken sicher mit Aluminium-Montageprofilen verbunden werden sollen.
