Vario Solar Dachhaken 1.4016 C1 Standard Edelstahl 3x verstellbar

2,95 €*

* Preis mit 0% MwSt (§12 Abs. 3 UStG) für Privatkunden. Gewerbliche Käufer zzgl. 19%

Nicht mehr verfügbar

Produktnummer: 1401

Produktinformationen "Vario Solar Dachhaken 1.4016 C1 Standard Edelstahl 3x verstellbar"

DACHHAKEN VARIO - mehrfach verstellbar.

Konmplett aus C1 Standard Edelstahl Sorte 1.4016 (Haken / Grundplatte / Schrauben).

Vormontiert: Inklusive Edelstahl Schrauben & Muttern

Zur Montage von Photovoltaikmodulen auf Dächer mit Dachstein, Ziegel oder Pfannen

Lieferumfang:

1 x Dachhaken Edelstahl (vormontiert). Vario verstellbar. Vormontiert. Haken/Winkel aus 1.4016 (magnetisch). Schrauben Edelstahl A2.

Empfohlene Schrauben als Zubehör:

Tellerkopfschraube (Holzbauschraube, Länge 80mm oder 100mm). Z.B. unsere Artikel #1981 oder #1982. Zur Verankerung des Dachhakens in den Dachsparren.
M10 Edelstahlschraube (Artikel #1907) & Sperrzahnmutter (Artikel #1904) zur Anbindung des Dachhaken an die Unternut unserer 40x40mm Aluschiene

Was zeichnet den Dachhaken aus?

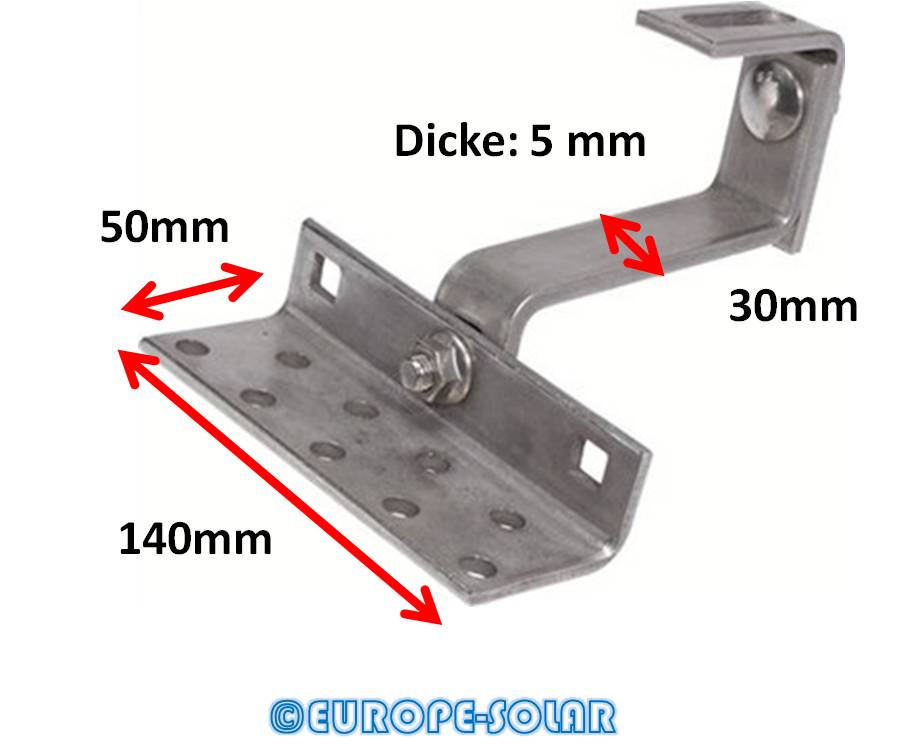

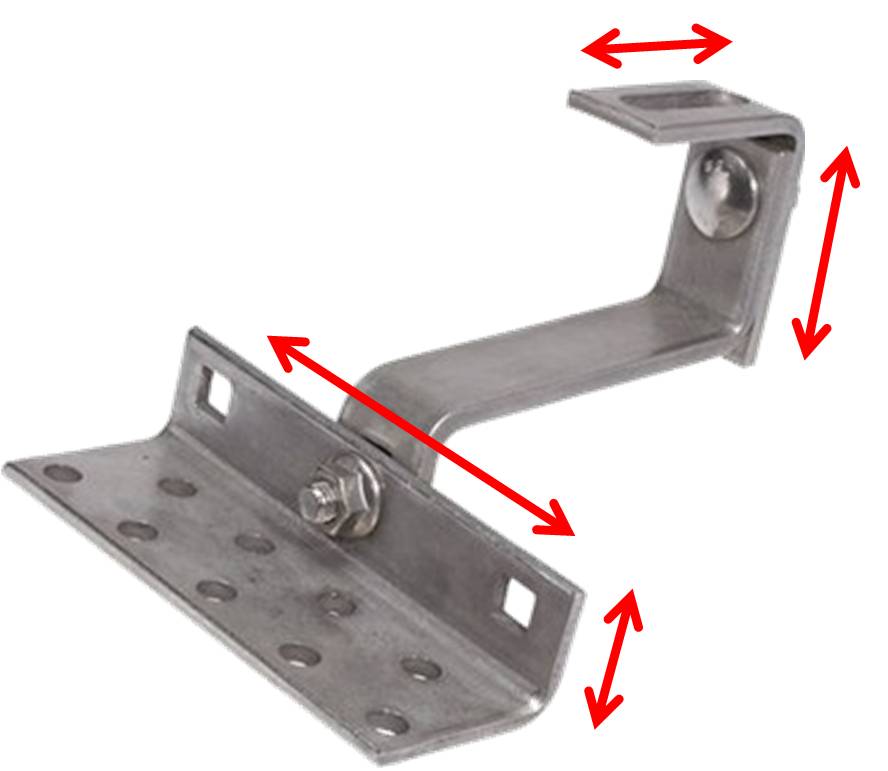

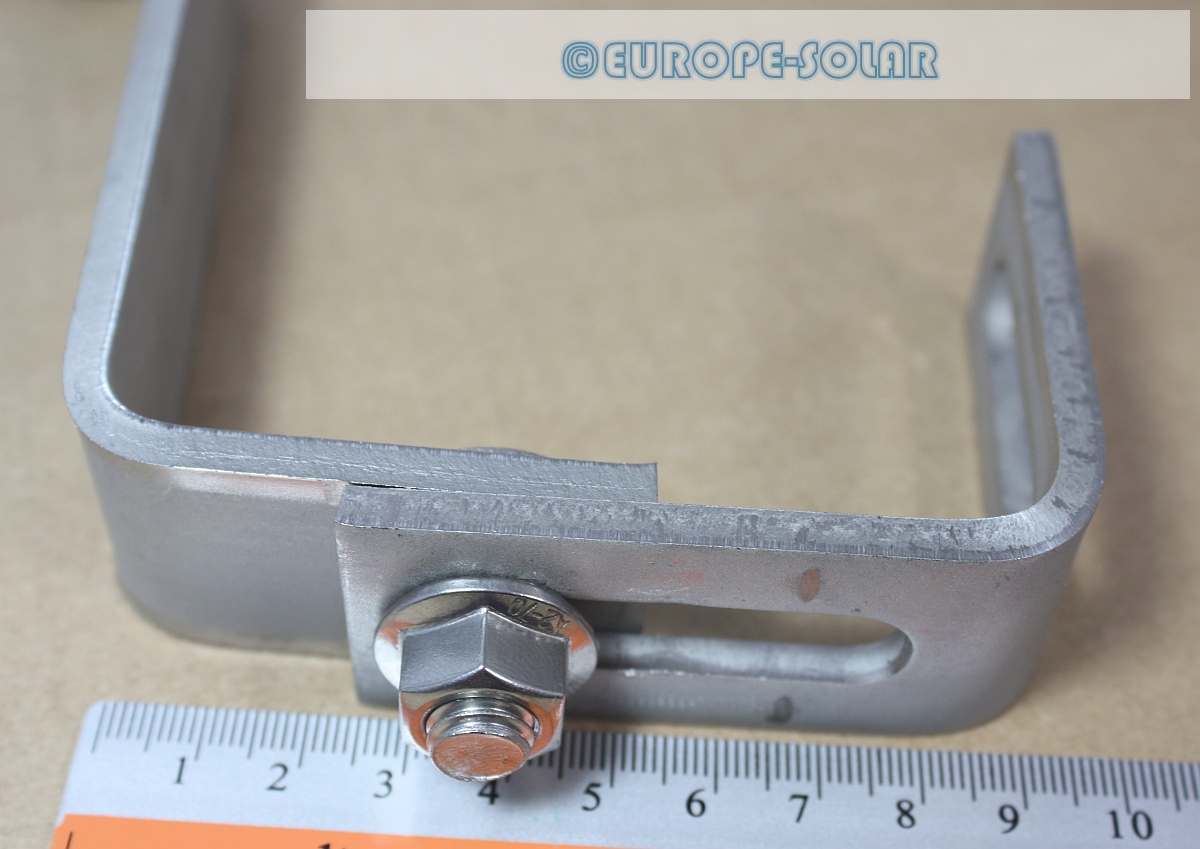

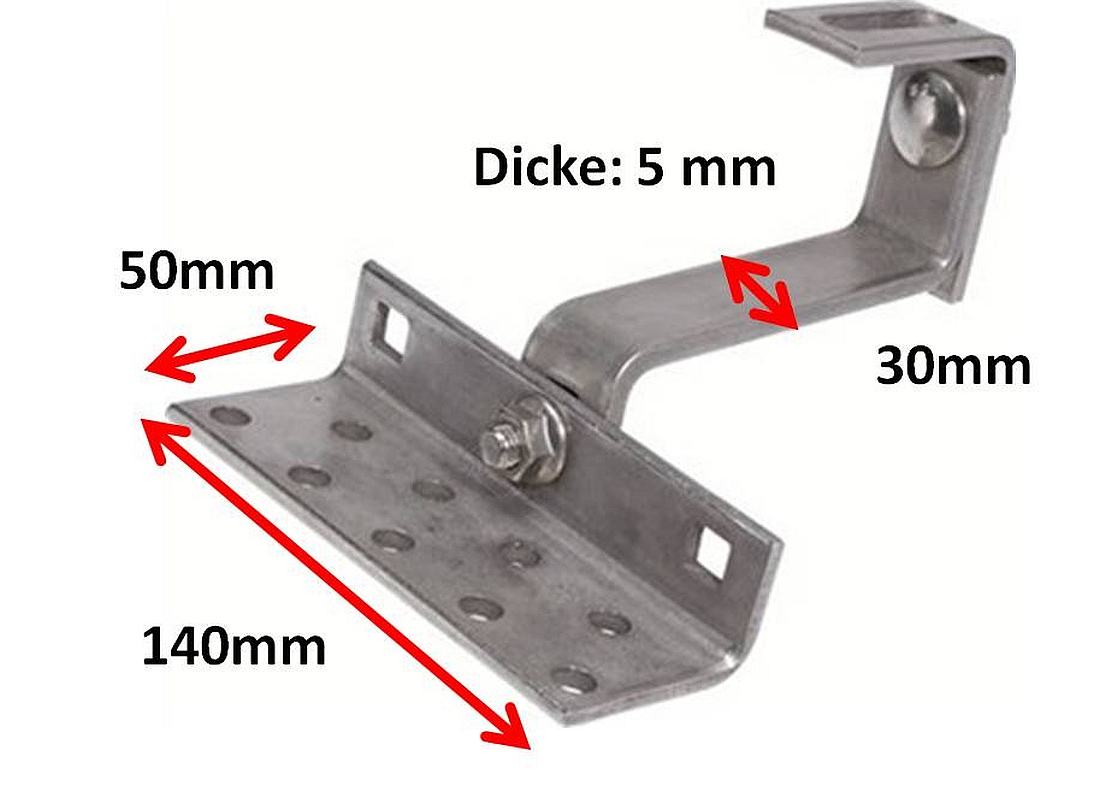

Komfortable Montage. Variabel einsetzbar durch Verstellwege am Steg sowie am Oberteil
Horizontal verstellbar (links, Mitte, rechts) durch 3x Schraubaufnahme in der Grundplatte. Somit können Sie den Haken komfortabel auf das "Wellental" der Dachpfanne ausrichten.

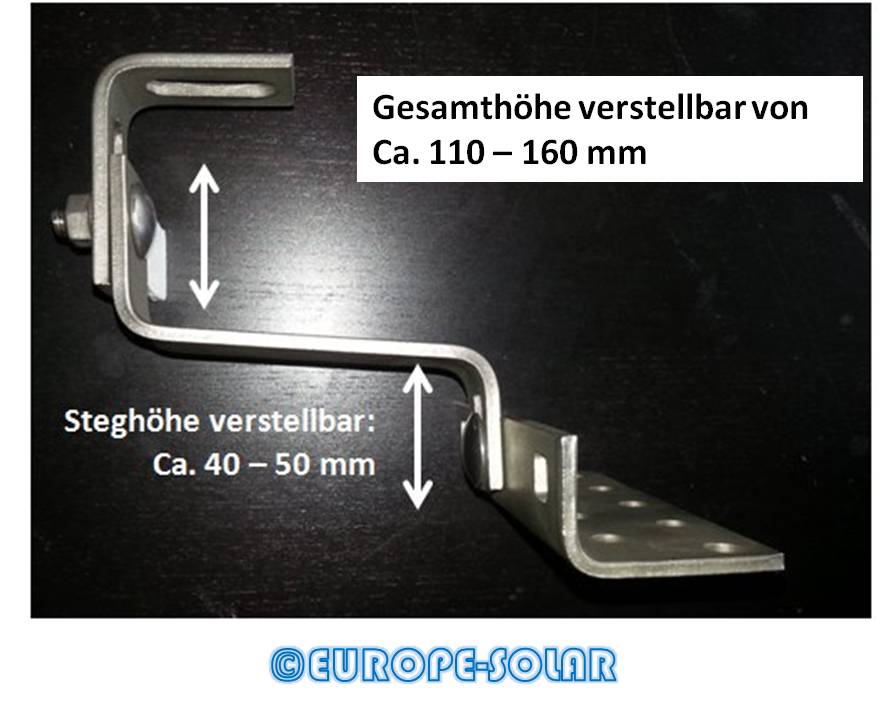

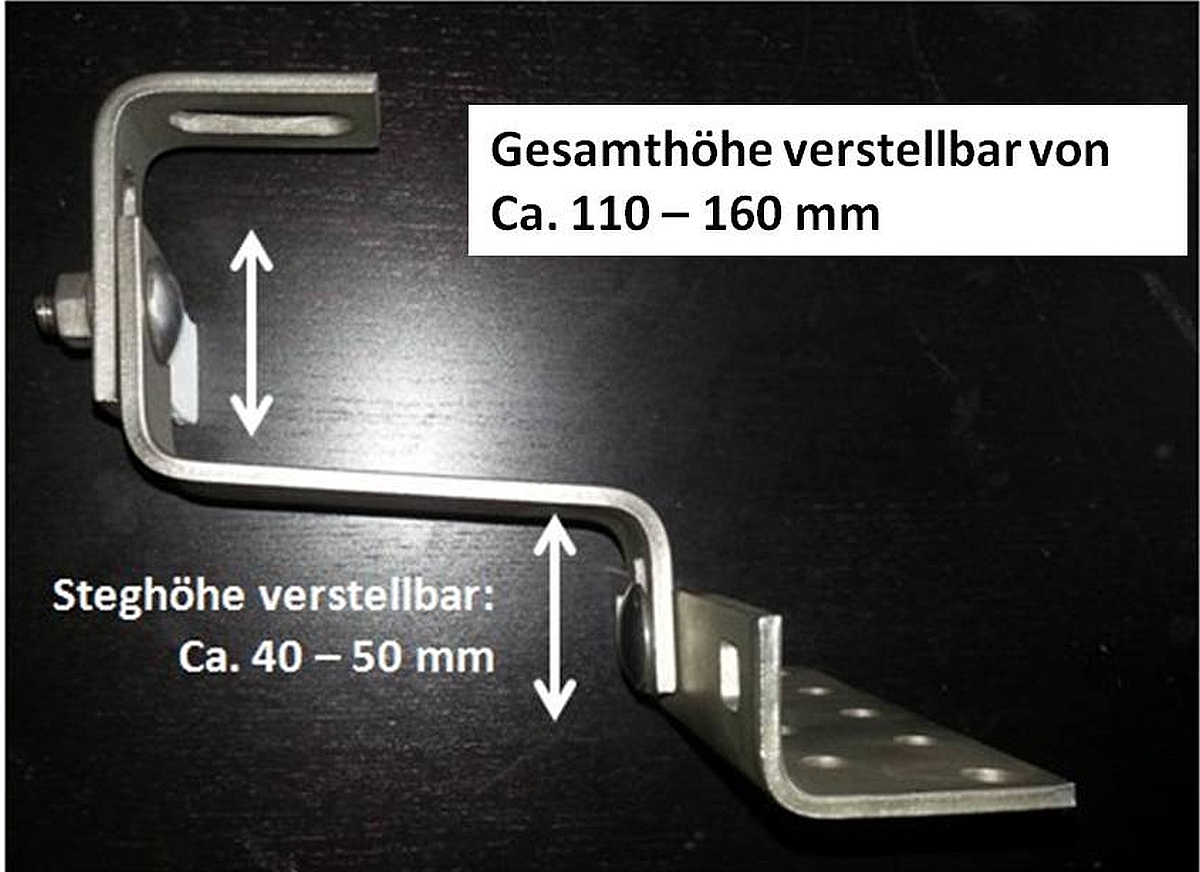

Vertikale Verstellwege ermöglichen einen einfachen Ausgleich von Unebenheiten auf dem Dach

In unserem Shop finden Sie unseren Vario Dachhaken in den Edelstahl Güteklasse 1.4016 (dieses Angebot) und 1.4301 (Art. 1405 bzw. 1415).
Was unterscheidet Edelstahl Güteklasse 1.4301 und 1.4016?

1.4301 ist ein austenitischer Edelstahl mit gutem Korrosionswiderstand (Klasse II). Diese Sorte sollte für den Aussenbereich immer in korrosionsgefährdeter Umgebung eingesetzt werden wie Küstengebiete, Industriegebiete oder Nahe stark befahrener Strassen.
Die Edelstahlsorte 1.4016, auch bekannt als X6Cr17 oder AISI 430, ist ein ferritischer rostfreier Stahl. Ferritische Edelstähle wie 1.4016 sind im Allgemeinen weniger beständig gegenüber korrosiven Umgebungen als austenitische Edelstähle, weisen jedoch immer noch akzeptable Eigenschaften auf, wenn eine moderate Korrosionsbeständigkeit ausreicht. 1.4016 Edelstahl ist magnetisch. 1.4301 nur schwach magnetisch (Magnetisierung bei 1.4301 i.A. durch Bearbeitungsprozesse).

Da eine Solaranlage für 20 Jahre und mehr ausgelegt wird, ist grundsätzlich der Haken aus 1.4301 zu empfehlen.

Anwendung:

Zur Befestigung von PV Modulen auf Dächern mit Ziegel, Pfannen, Dachsteinen.

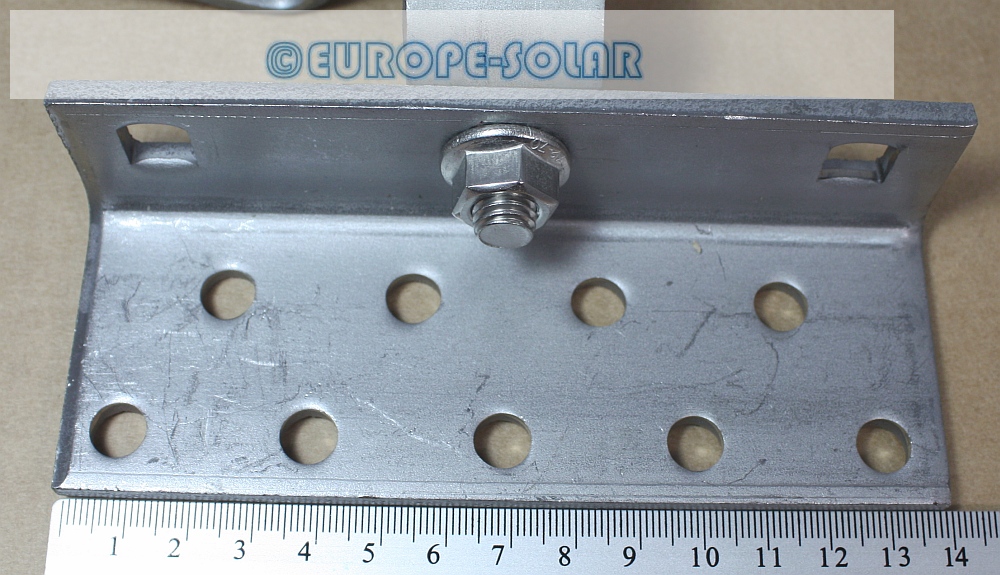

Durch die 9 versetzten Rundlöcher auf der Grundplatte ist sichergestellt, dass stets ein passendes Bohrloch für die Befestigung am Dachsparren vorhanden ist. Der Dachhaken muss als nicht zwangsläufig mittig auf dem Sparren befestigt werden. Eine versetzte Montage ist ebenso möglich. Es werden 2 Stück Holzbauschrauben je Dachhaken zur Befestigung empfohlen. Diese können Sie optional hier im Angebot dazukaufen.

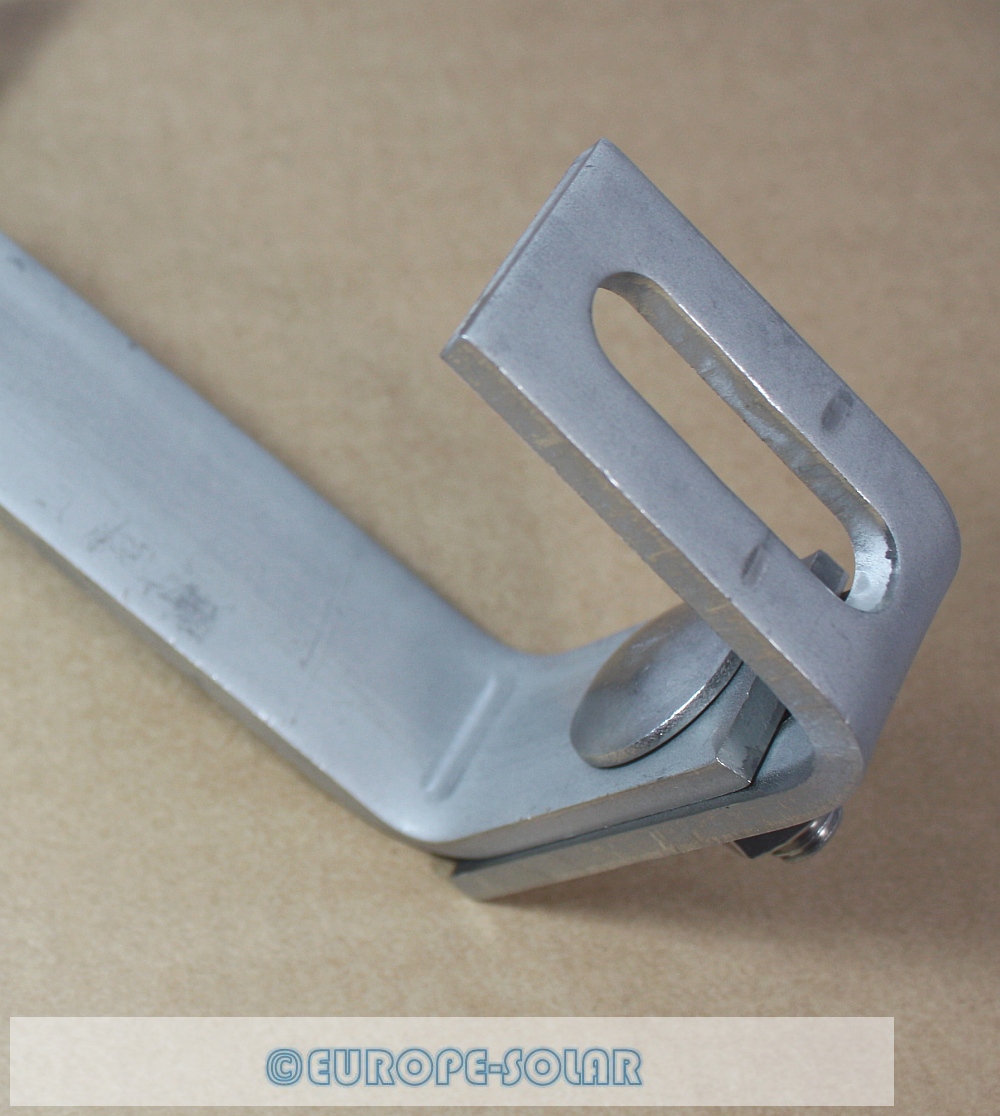

Das Langloch des Dachhaken an dem oberen Verstellstück hat eine Abmessung von 35 x 11mm und dient der Anbindung an das Aluprofil mittels einer M10 Schraube. Passende Aluschienen erhalten Sie bei uns im Shop. Dieses und weiteres Montagematerial wie fertige Klemmsets, Aluprofile und vieles weiteres erhalten Sie ebenfalls bei uns.

Dachhaken:	Material Edelstahl C1
Art der Bedachung - Installation:	Ziegeldach

GPSR - Herstellerangaben "Europe-Solar"

Unternehmensname
A-E-S Europe GmbH

Adresse
Hansastrasse 68, 30952 Ronnenberg

Telefonnummer und E-Mail

Tel. 05069 480 3670, info@europe-solar.de

Sicherheitshinweis:

- Nur durch Fachpersonal installieren
