Vario Solar Dachhaken Premium 3x verstellbar mit 30x6mm Hebel 1.4301 A2 Edelstahl

4,05 €*

Preise inkl. MwSt. zzgl. Versandkosten

* Preis mit 0% MwSt (§12 Abs. 3 UStG) für Privatkunden. Gewerbliche Käufer zzgl. 19%

Individuelle Wünsche oder Zusammenstellung ein Sets? Angebot anfragen.

Angebot anfragen

Produktnummer: 1405

Produktinformationen "Vario Solar Dachhaken Premium 3x verstellbar mit 30x6mm Hebel 1.4301 A2 Edelstahl"

Dachhaken VARIO Edelstahl – mehrfach verstellbar mit verstärktem Hebel 30x6 mm

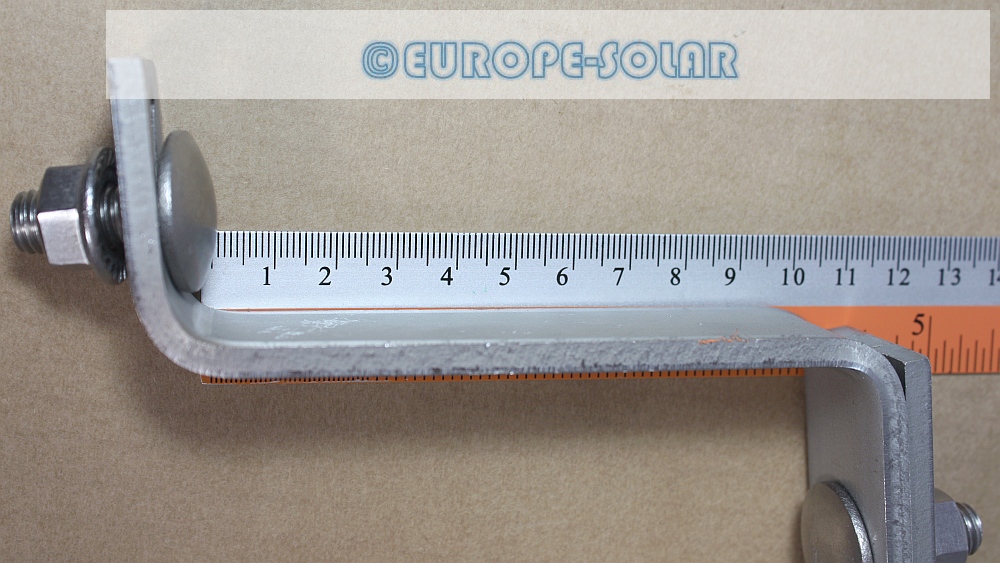

Jetzt neu: Mit massivem Edelstahl-Hebel in 30 × 6 mm – für noch höhere Lastaufnahme und mechanische Stabilität. Herkömmliche Dachhaken verfügen meist nur über 30 × 5 mm Hebelarme. Ideal für aktuelle PV-Module mit höherem Gewicht und daraus resultierenden Lasten.

Unser bewährter Dachhaken VARIO ist ein hochwertiger, vielfach verstellbarer Dachhaken für die Montage von Photovoltaikmodulen auf Ziegel-, Pfannen- und Dachstein-Dächern. Hergestellt aus vollständig rostfreiem Edelstahl (Werkstoff 1.4301), vormontiert mit Schrauben und Muttern – wahlweise inklusive Tellerkopfschrauben zur direkten Sparrenmontage.

Kompatibel mit üblichen Dachpfannenprofilen, z. B. Frankfurter Pfanne bei einer Standard-Überlappung (Überlappung obere Pfanne mit darunter liegender) von ca. 11 cm.

Ausführungen & Lieferumfang

1x Dachhaken Edelstahl 1.4301 (vormontiert)

Hinweis: Anbindungsschrauben an Profil sind gesondert zu erwerben. Es sind bei uns die Artikel 1904-2 & 1907-1

Produktvorteile im Überblick

Neu: Verstärkter Hebel aus 30 × 6 mm Edelstahl für höhere Lastaufnahme
Komplett aus hochwertigem Edelstahl 1.4301 (auch Schrauben und Grundplatte)
Vormontiert für eine schnelle und sichere Installation

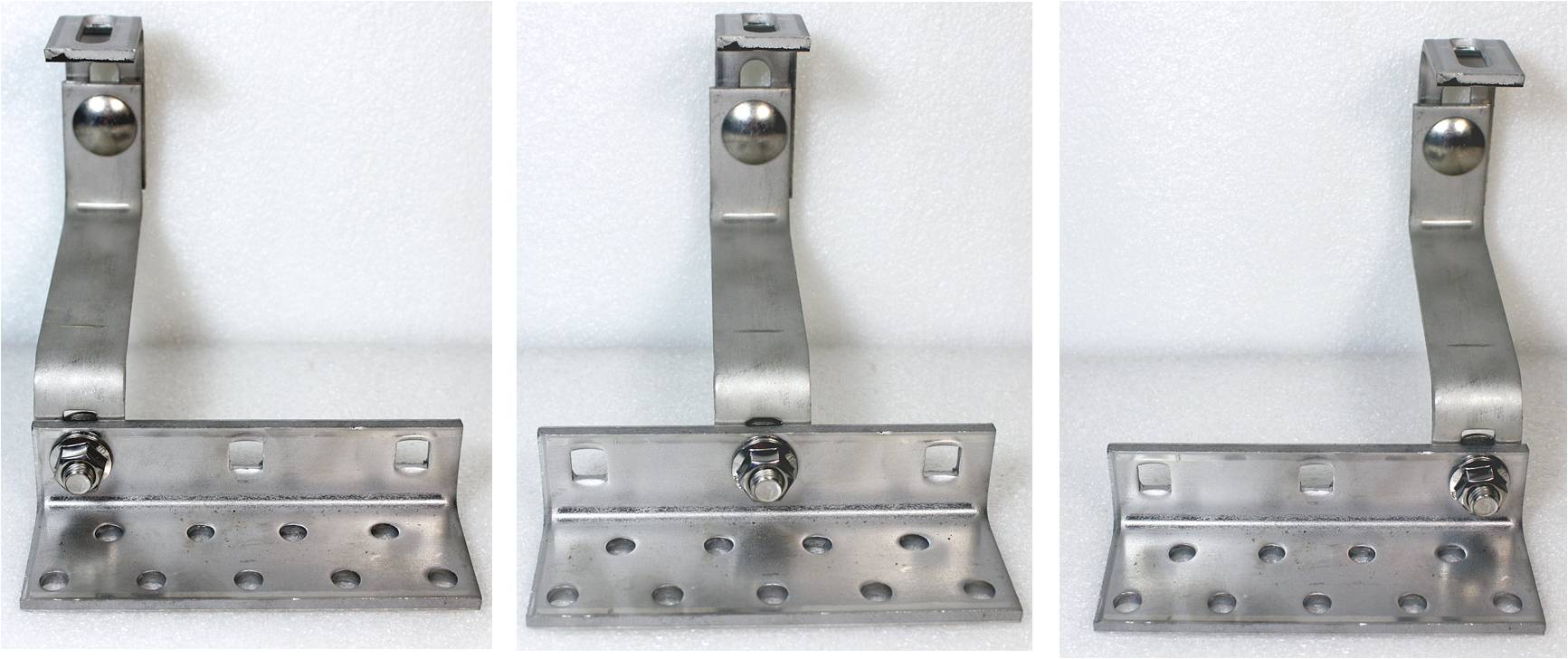

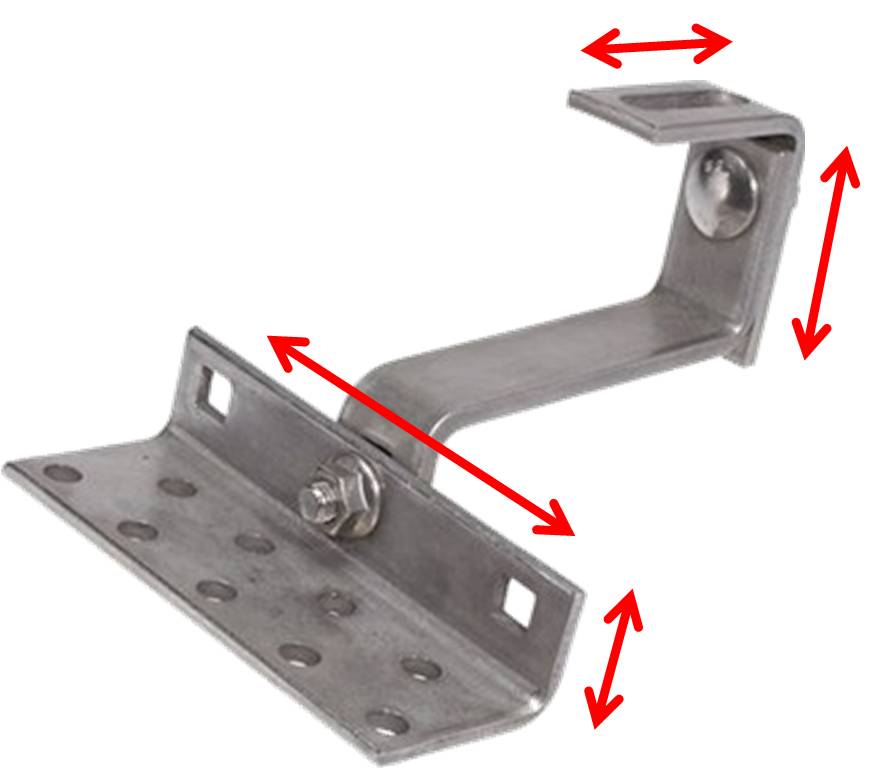

Horizontal verstellbar durch 3-fache Schraubaufnahme in der Grundplatte (links, mittig, rechts)

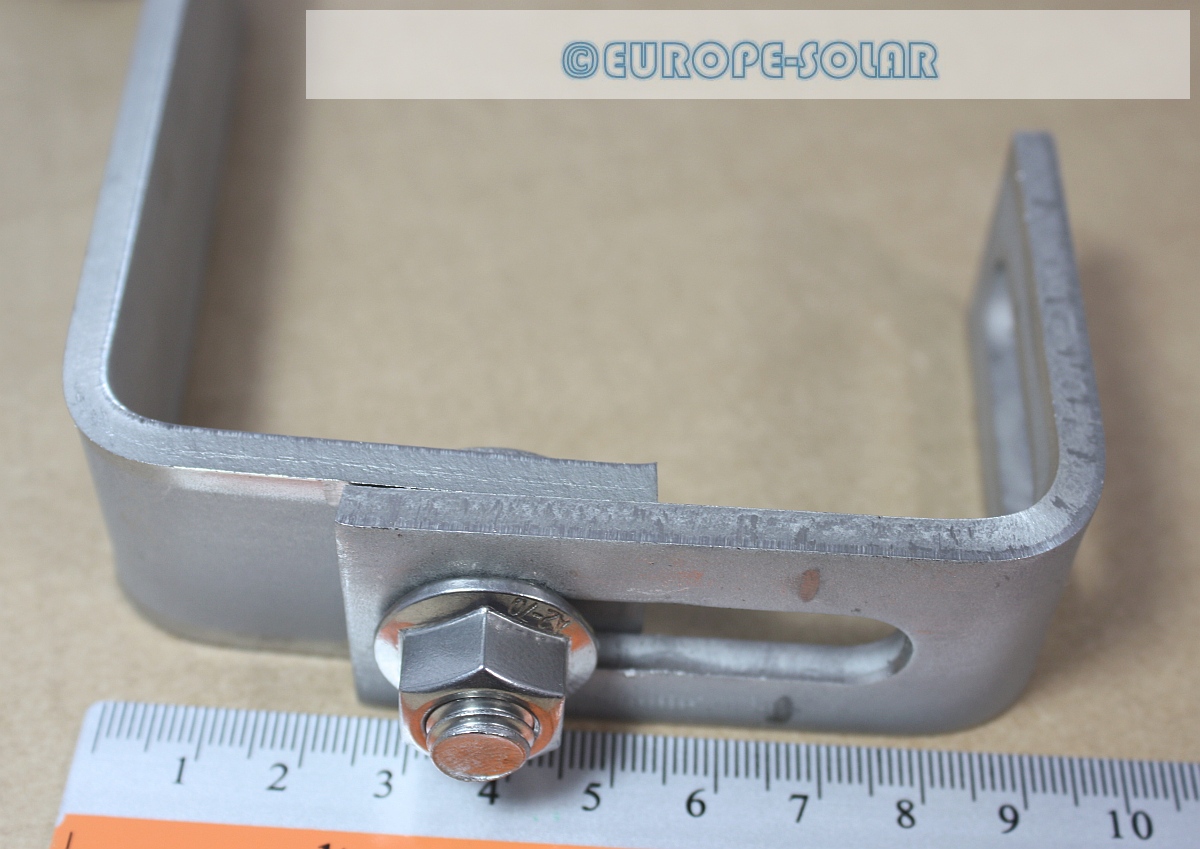

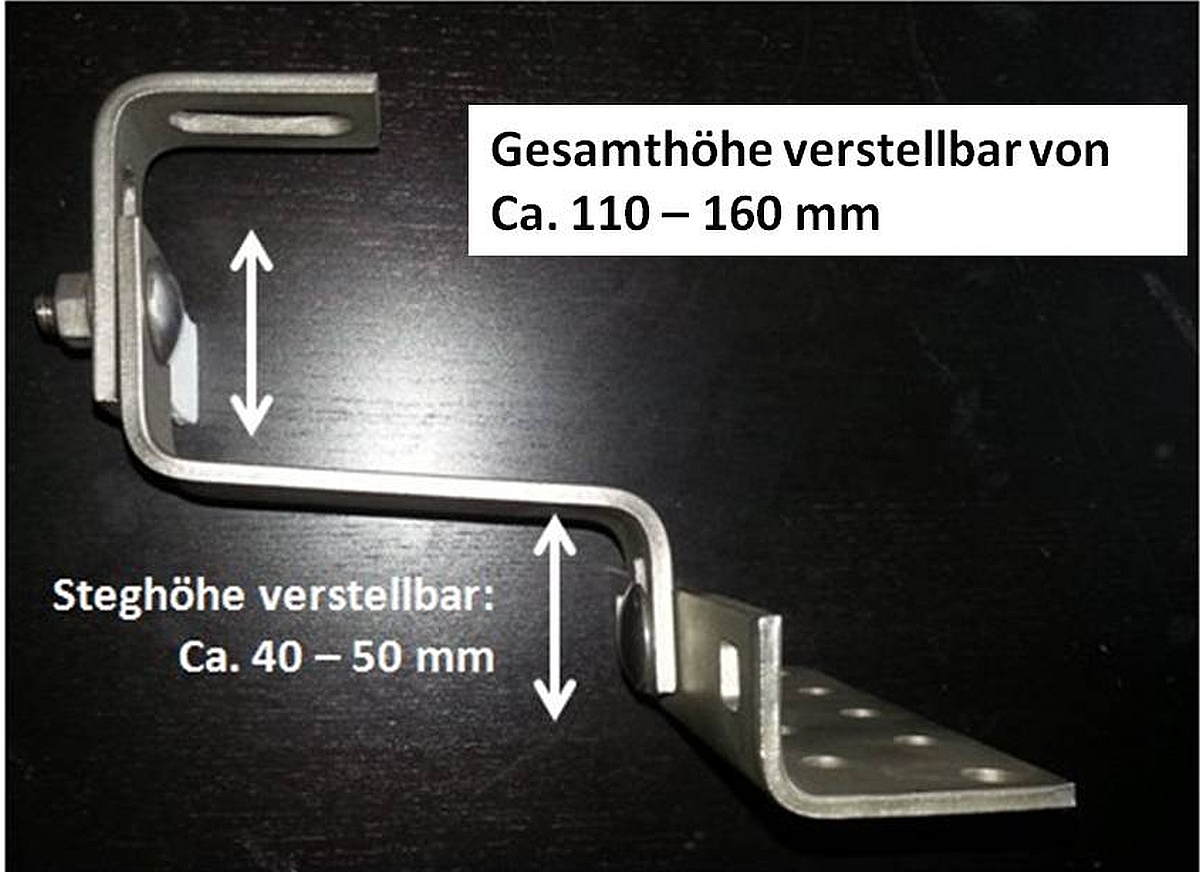

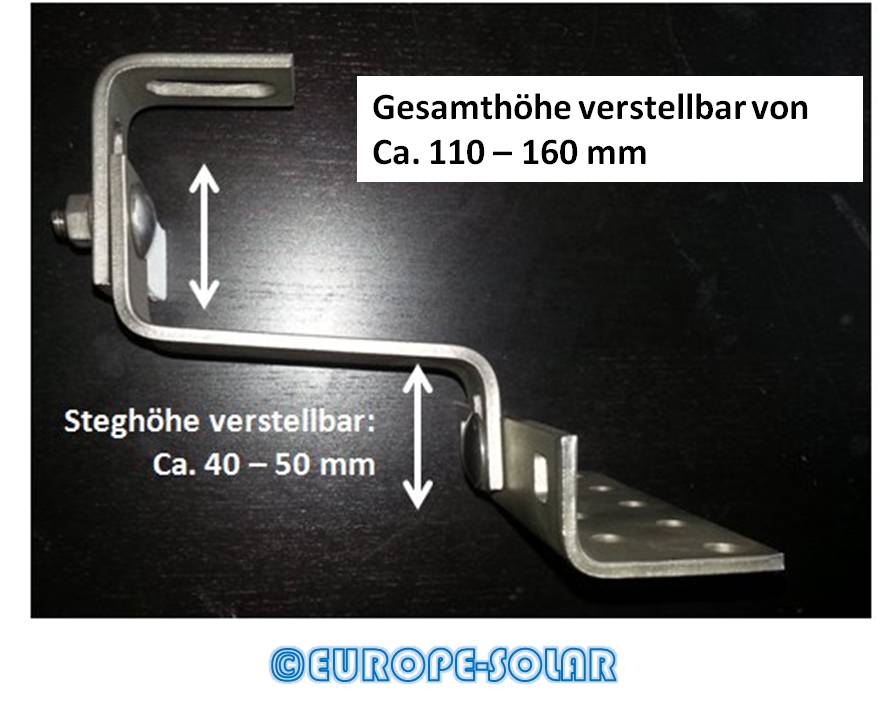

Vertikal einstellbar über Langloch zur Höhenanpassung an Dachunebenheiten

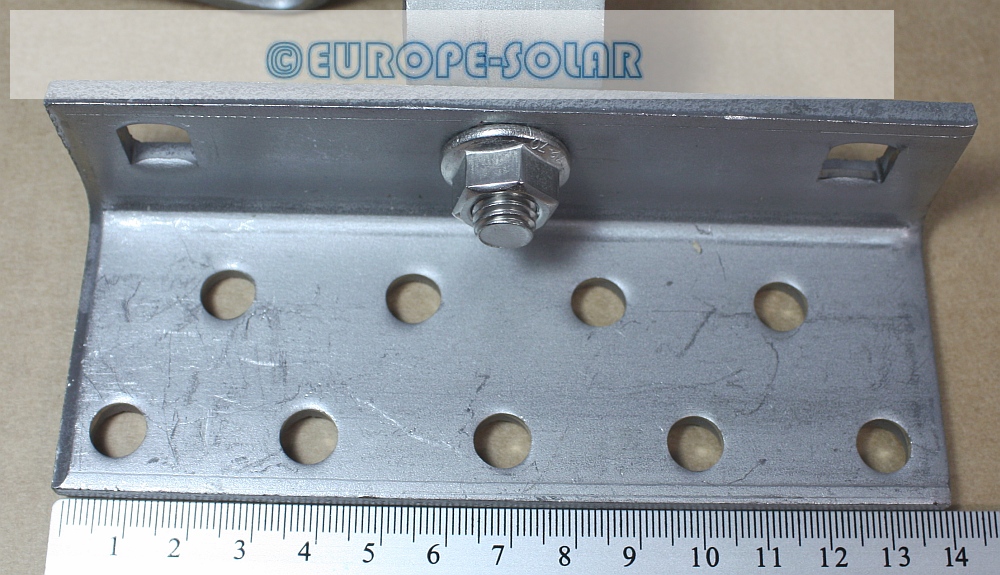

9 versetzte Rundlöcher in der Grundplatte für flexible Sparrenbefestigung

Materialqualität Edelstahl 1.4301

Im Gegensatz zu günstigeren Edelstahlsorten wie 1.4016 (ferritisch, magnetisch), bietet 1.4301 (austenitisch, nicht magnetisch) hervorragende Korrosionsbeständigkeit (Korrosionswiderstandsklasse II). Besonders geeignet für den langfristigen Einsatz im Außenbereich – etwa in Küstenregionen, Industriegebieten oder an verkehrsreichen Straßen. Empfohlen für langlebige Photovoltaikanlagen mit über 20 Jahren Lebensdauer.

Anwendung

Zur Befestigung von PV-Modulen auf Dächern mit Ziegeln, Pfannen oder Dachsteinen. Dank der variablen Lochanordnung ist eine exakte Positionierung auf dem Dachsparren möglich – auch versetzt zur Mitte. Für die Befestigung werden zwei Holzbauschrauben pro Haken empfohlen.

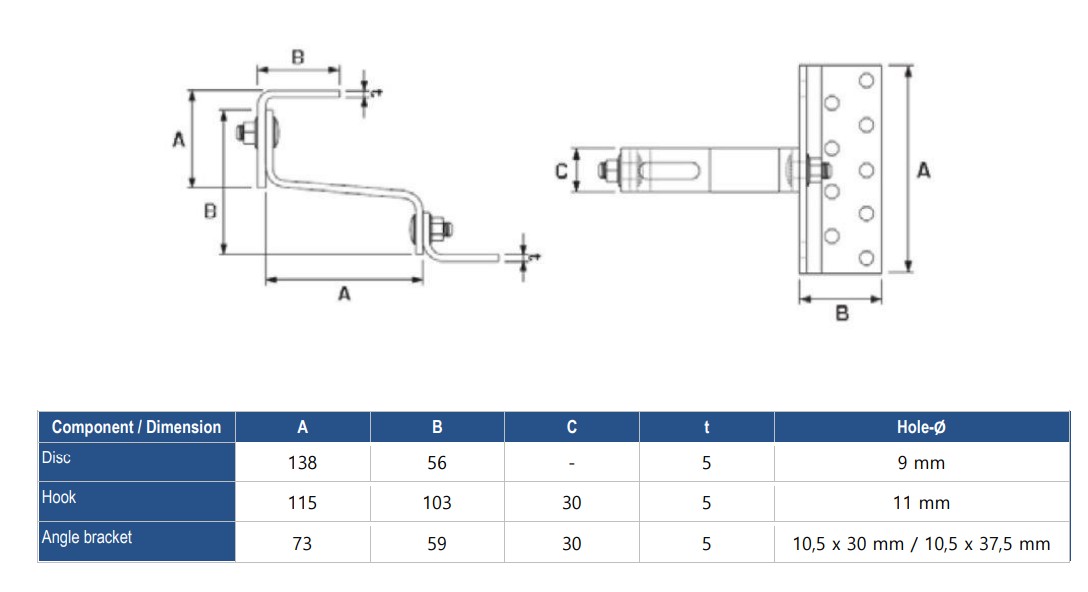

Technische Daten

Grundplatte mit 9 Rundlöchern zur flexiblen Sparrenmontage

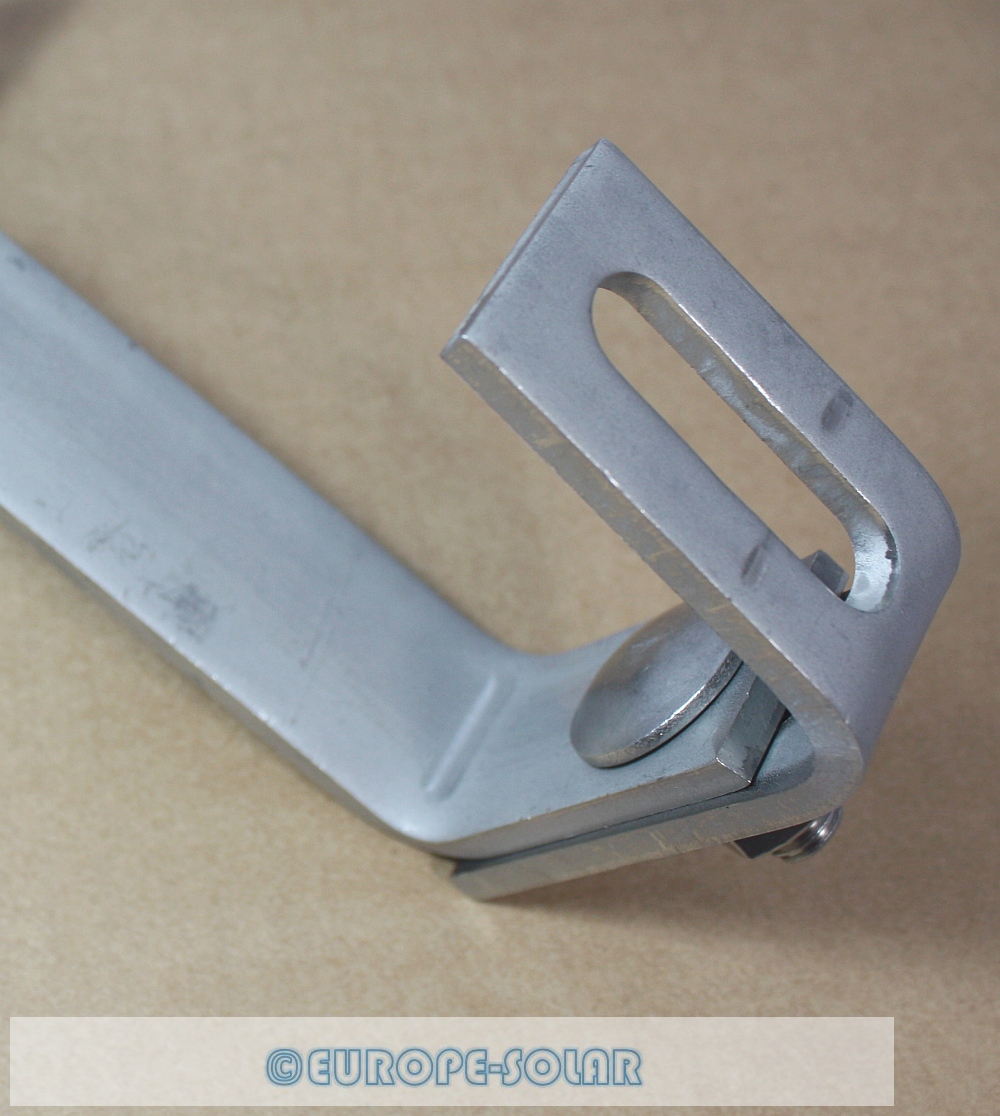

Langloch am oberen Verstellstück: 35 × 11 mm
Material: Edelstahl 1.4301 (V2A), nicht magnetisch
Korrosionswiderstandsklasse II

GPSR - Herstellerangaben "Europe-Solar"

Unternehmensname
A-E-S Europe GmbH

Adresse
Hansastrasse 68, 30952 Ronnenberg

Telefonnummer und E-Mail

Tel. 05069 480 3670, info@europe-solar.de

Sicherheitshinweis:

- Nur durch Fachpersonal installieren
