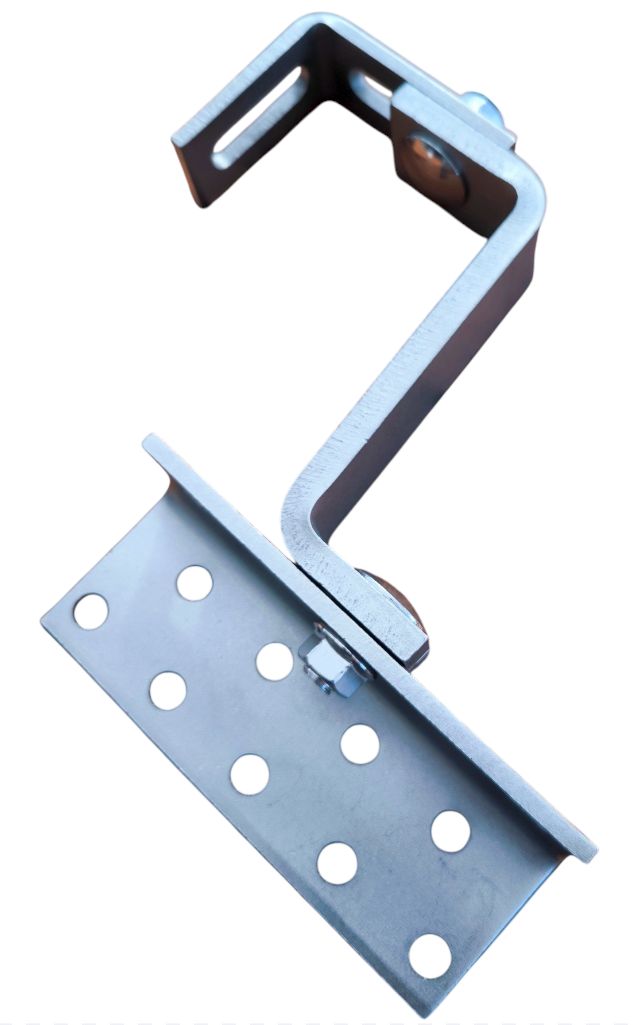

Vario Solar Schwerlast-Dachhaken A2 8mm Dicke 3x verstellbar aus 1.4016 A2 Edelstahl

Der verstärkte Schwerlast-Dachhaken VARIO dient zur sicheren Befestigung von Photovoltaik-Unterkonstruktionen auf Ziegeldächern. Durch seine dreifache Verstellbarkeit lässt er sich flexibel an unterschiedliche Dachkonstruktionen und Ziegelhöhen anpassen.

Der tragende Ausleger besitzt einen Querschnitt von 30 × 8 mm. Zusammen mit der Grundplatte und dem verstellbaren Anschlusswinkel aus Edelstahl bietet der Dachhaken eine robuste und langlebige Montagelösung für anspruchsvolle Dachbereiche.

Produktvorteile

• 3-fach verstellbar für eine flexible Anpassung auf dem Dach
• Verstärkter Ausleger mit 8 mm Materialstärke
• Für eine maximale Schneelast von bis zu 160 kg Drucklast
• Für eine maximale Windlast von bis zu 150 kg Zuglast
• Komplett vormontiert und sofort einsatzbereit
• Korrosionsbeständige Ausführung aus Edelstahl A2
• Geeignet für Ziegeldächer ab einer Dachneigung von 20°
• Gefertigt nach DIN EN 1090-1

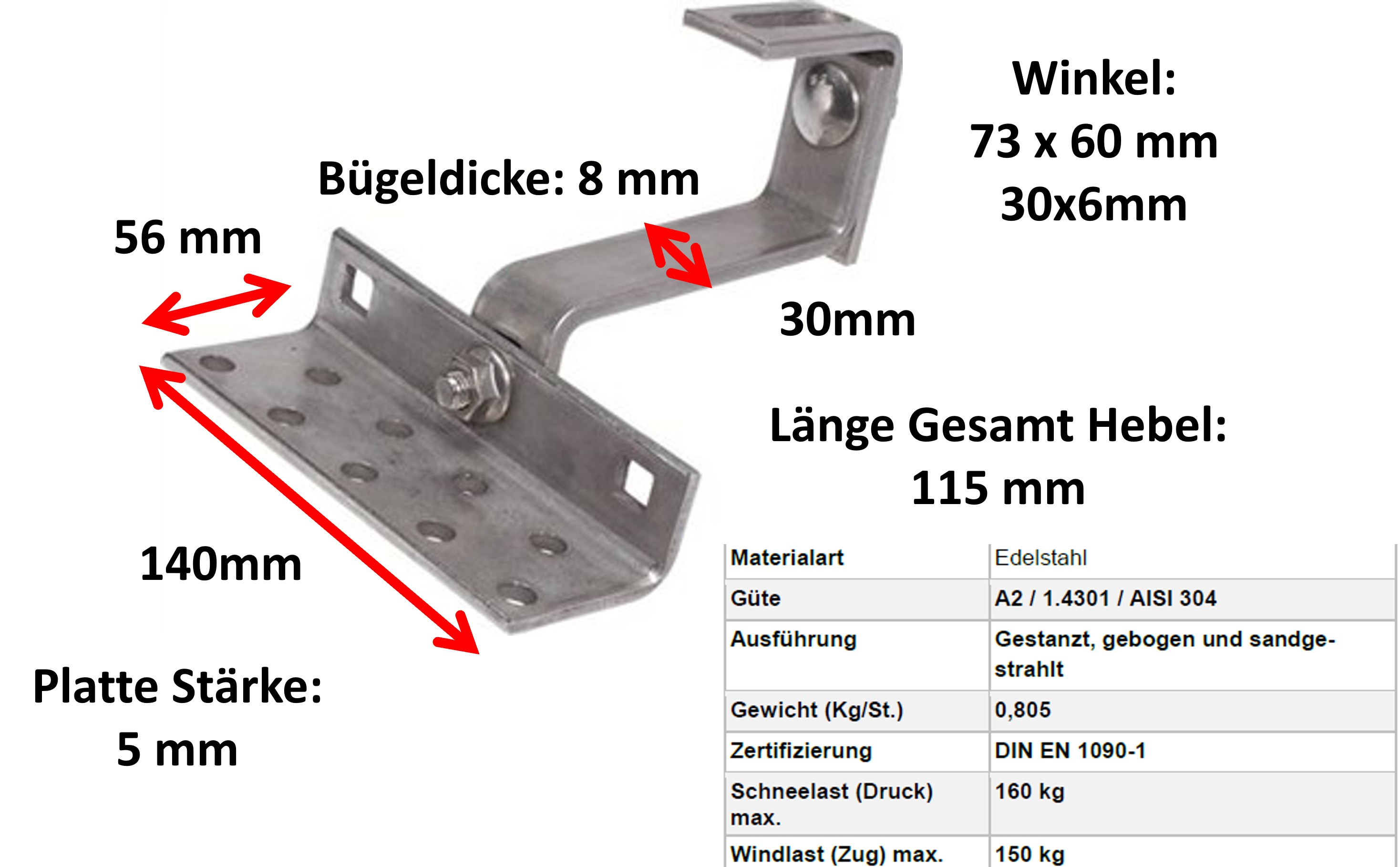

Technische Daten

Abmessungen

• Grundplatte: 138 × 56 × 5 mm
• Ausleger: 115 × 115 mm, Querschnitt 30 × 8 mm
• Anschlusswinkel: 73 × 59 mm, Querschnitt 30 × 6 mm
• Bohrungen der Grundplatte: Ø 9 mm und Ø 11 mm
• Langloch im Ausleger: 11 mm
• Langlöcher im Anschlusswinkel: 10,5 × 30 mm und 10,5 × 37,5 mm

Anwendung und Montage

Der Dachhaken eignet sich zur Befestigung von Montageschienen für Photovoltaikmodule auf Dächern mit Dachziegeln, Dachpfannen oder Dachsteinen. Er ist für Ziegeldächer ab einer Dachneigung von 20° vorgesehen.

Die Verstellmöglichkeiten an Grundplatte, Ausleger und Anschlusswinkel erleichtern die Ausrichtung im Wellental der Dacheindeckung sowie den Höhenausgleich bei unterschiedlichen Ziegel- und Lattungsmaßen.

Zur Befestigung am Dachsparren werden zwei geeignete Holzbauschrauben je Dachhaken empfohlen. Die Anbindung an eine Montageschiene erfolgt über den verstellbaren Anschlusswinkel.

Lieferumfang

• 1 × Schwerlast-Dachhaken VARIO aus Edelstahl, komplett vormontiert

Hinweis: Die tatsächlich zulässige Belastung ist abhängig vom Dachaufbau, der Befestigung, den verwendeten Verbindungsmitteln und den örtlichen Wind- und Schneelasten. Die Montage muss fachgerecht und entsprechend der jeweiligen Anlagenplanung erfolgen.
