Y-Stecker EVO2 T-Splitter "Stecker - Stecker -> Buchse" ( PV-AZB4-EVO 2-UR ) Stäubli Multicontact MC4 PV Module Parallelschalten
4,85 €
Produktinformationen "Y-Stecker EVO2 T-Splitter "Stecker - Stecker -> Buchse" ( PV-AZB4-EVO 2-UR ) Stäubli Multicontact MC4 PV Module Parallelschalten"

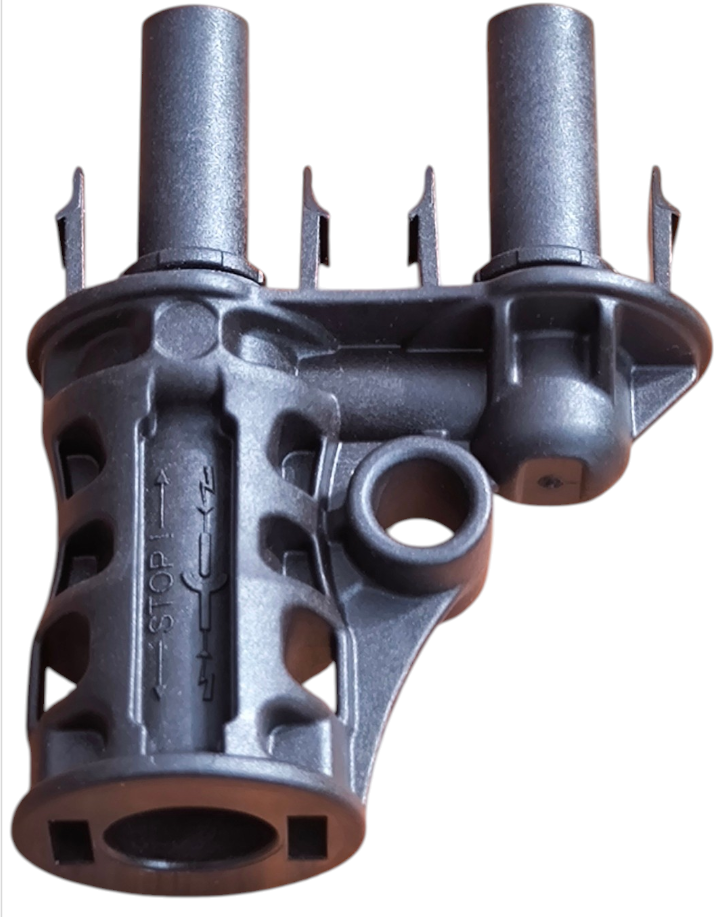

Stäubli MC4-Evo 2 Y-Stecker / T-Splitter PV-AZB4-EVO 2-UR – Stecker-Stecker auf Buchse
Der Stäubli MC4-Evo 2 Y-Stecker PV-AZB4-EVO 2-UR wird zur Parallelschaltung von PV-Modulen oder PV-Strings im Gleichstrombereich einer Photovoltaikanlage eingesetzt. Die Ausführung Stecker-Stecker → Buchse bedeutet: Der Y-Splitter besitzt zwei Eingänge als Stecker und einen Ausgang als Buchse.
Der Abzweigsteckverbinder eignet sich für professionelle PV-Verkabelungen mit originalen Stäubli MC4- und MC4-Evo-2-Kabelsteckverbindern. Durch die kompakte Bauform und die Plug-and-Play-Ausführung ist keine eigene Crimpung am Y-Splitter erforderlich.
Ausführung: Stecker-Stecker → Buchse
Diese Variante wird eingesetzt, wenn zwei Leitungen mit passenden Buchsen auf eine Leitung mit passendem Stecker zusammengeführt werden sollen. Für den Anschluss werden entsprechend als Gegenpaar 2 normale EVO2-Buchsen und 1 EVO2-Stecker benötigt.
Die Bezeichnung bezieht sich dabei auf den Y-Splitter selbst: zwei Steckerseiten auf der Verzweigungsseite und ein Buchsenausgang auf der gemeinsamen Seite.
Vorteile des Stäubli MC4-Evo 2 Y-Splitters
- Für Parallelschaltung von PV-Modulen oder Modulsträngen im DC-Bereich geeignet
- Stäubli MC4-Evo 2 Systemkomponente für eine fachgerechte PV-Verkabelung
- Kompatibel mit originalen MC4- und MC4-Evo-2-Kabelsteckverbindern
- DC 1500 V gemäß IEC 62852 und UL 6703
- Bewährte MULTILAM-Kontakttechnologie für dauerhaft niedrige Übergangswiderstände
- IP65/IP68 im gesteckten Zustand für den Einsatz im PV-Außenbereich
- UV-beständig und salzsprühnebelbeständig
- Kompakte Bauform für eine saubere und platzsparende Montage
Technische Daten
| Hersteller | Stäubli / Multi-Contact |
| Typ | PV-AZB4-EVO 2-UR |
| Stäubli Bestell-Nr. | 32.0196 |
| Ausführung | Y-Stecker / T-Splitter, Stecker-Stecker → Buchse |
| System | MC4-Evo 2 |
| Bemessungsspannung | DC 1500 V |
| Nennstrom IEC | bis 60 A |
| Nennstrom UL | bis 50 A |
| Schutzart gesteckt | IP65 / IP68 |
| Schutzart ungesteckt | IP2X |
| Kontakttechnologie | MULTILAM |
| Kontaktmaterial | Kupfer, verzinnt |
| Isolationsmaterial | PA |
| Temperaturbereich IEC | -40 °C bis +85 °C |
| Temperaturbereich UL | -40 °C bis +90 °C |
| Kompatibilität | Original Stäubli MC4 und MC4-Evo 2 Kabelsteckverbinder |
| Lieferumfang | 1 Stück Y-Splitter PV-AZB4-EVO 2-UR, kein Paar |
Hinweise zur Anwendung
Y-Stecker werden verwendet, um zwei PV-Leitungen parallel auf eine gemeinsame Leitung zu führen. Dabei müssen die elektrischen Grenzwerte der Module, Leitungen, Steckverbinder und des Wechselrichtereingangs eingehalten werden. Besonders wichtig sind der maximal zulässige Eingangsstrom des Wechselrichters sowie die fachgerechte Auslegung der Parallelschaltung.
Der Einsatz sollte ausschließlich in fachgerecht geplanten PV-Anlagen erfolgen. Nicht belegte Steckseiten müssen gegen Feuchtigkeit und Verschmutzung geschützt werden. Für Wartung oder Demontage ist ein passendes MC4-Evo-Entriegelungswerkzeug erforderlich.
Branch-Connectoren sind für PV-Verkabelungslösungen vorgesehen und dürfen nicht direkt an Panel-Receptacles von Wechselrichtern angeschlossen werden.
Passendes Gegenstück
Für die vollständige Parallelschaltung wird häufig zusätzlich die entgegengesetzte Ausführung benötigt. Die Variante Buchse-Buchse → Stecker ist bei uns ebenfalls erhältlich unter Art. 18005.
```
