PV Befestigungskit mit Stockschrauben - 1 Modul (bis 125cm je Modul) 30mm Rahmenhöhe
48,00 €*
Produktnummer:
2729-1
Produktinformationen "PV Befestigungskit mit Stockschrauben - 1 Modul (bis 125cm je Modul) 30mm Rahmenhöhe"
++++ Dieses Set ist NICHT für Ziegel- oder Pfannendach geeignet. Für Ziegeldach bitte Set #2709 verwenden +++

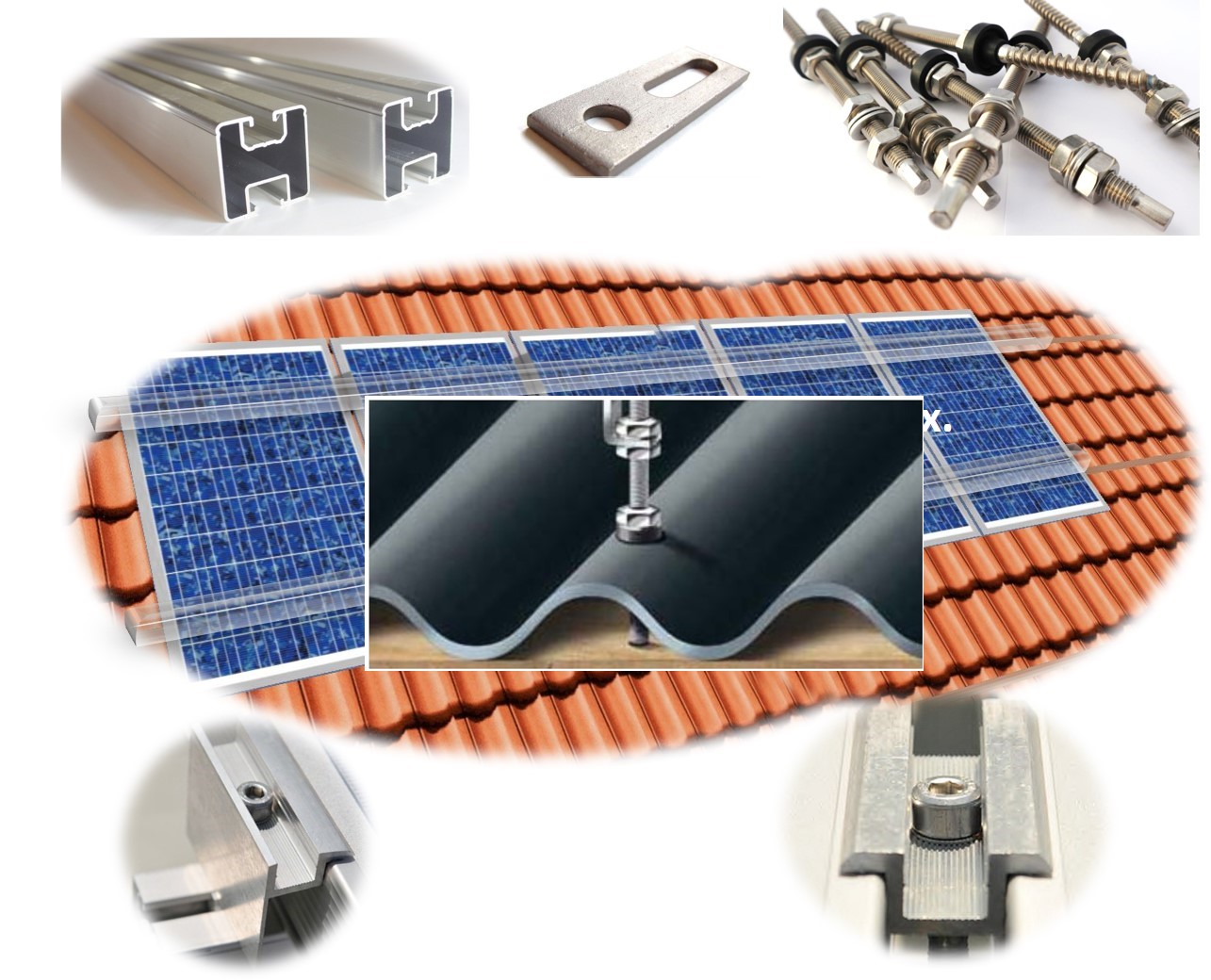

Montagegestell für PV Module. Komplett Befestigungsset für Welldach und ähnlichen für Befestigung mit Stockschraube.
Mit Edelstahl Stockschrauben vorkonfektioniert mit Sperrzahnmuttern & Dichtung, Aluprofilen, Modulklemmen, Befestigungsclips, Profilverbinder
Mit Edelstahl Stockschrauben vorkonfektioniert mit Sperrzahnmuttern & Dichtung, Aluprofilen, Modulklemmen, Befestigungsclips, Profilverbinder
Gewähltes Set: 1 Modul. Rahmenhöhe 30 mm
Neu: Angepasst auf die aktuelle Module ab 105cm. Abhängig vom Set können Module ab 105cm bis zu 118cm Breite je Modul montiert werden (bitte Text unten im Lieferumfang beachten für Modulbreite)
Sie benötigen Sets für andere Modulanordnungen? Sprechen Sie uns an. Gerne erstellen wir Ihnen ein Angebot.
Neu: Angepasst auf die aktuelle Module ab 105cm. Abhängig vom Set können Module ab 105cm bis zu 118cm Breite je Modul montiert werden (bitte Text unten im Lieferumfang beachten für Modulbreite)
Sie benötigen Sets für andere Modulanordnungen? Sprechen Sie uns an. Gerne erstellen wir Ihnen ein Angebot.
Hinweis:
Die Anzahl der Stockschrauben ist auf einen Abstand von ca. 80 cm ausgelegt. Bei erhöhter Schneelast (Schneelastzone 3 und Höher) oder hoher Windlast (Windlastzone 3 und höher) sind ggf. zusätzliche Stockschrauben notwendig.
Die Anzahl der Stockschrauben ist auf einen Abstand von ca. 80 cm ausgelegt. Bei erhöhter Schneelast (Schneelastzone 3 und Höher) oder hoher Windlast (Windlastzone 3 und höher) sind ggf. zusätzliche Stockschrauben notwendig.
Stockschrauben (Artl. #1737) und Adapterplatten (Art. #1748) können einzeln dazu erworben werden. Diese finden Sie ebenfalls bei uns im Shop. Sie erhalten Stockschrauben mit der Abmessung M10x200mm. Bitte prüfen Sie, ob die Länge für Ihr Vorhaben geeignet ist. Die Statik ist stets bauseits zu überprüfen.
Unsere beliebtesten Montagekomponenten in einem Komplettset vereint.
Highlights:

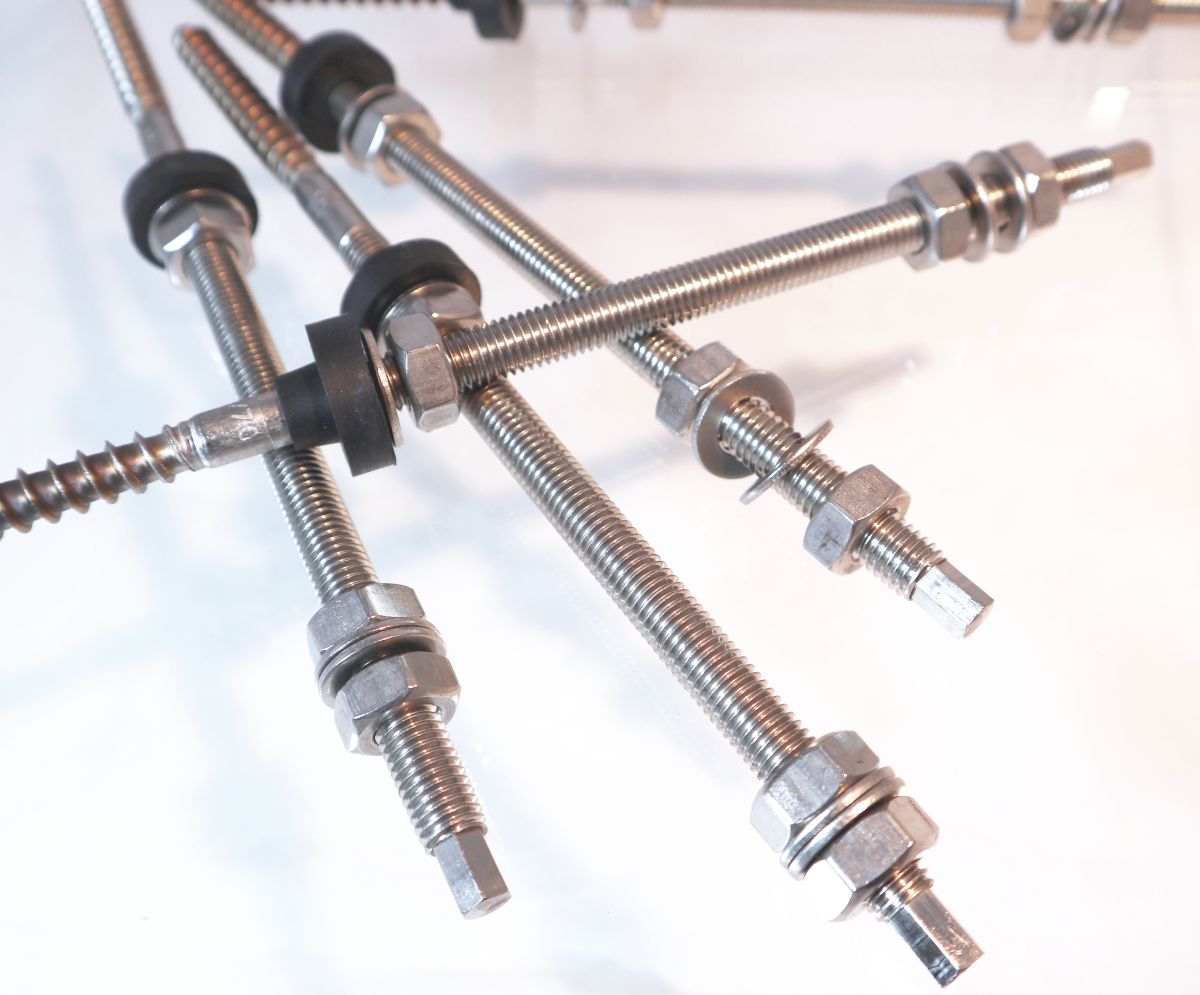

- Edelstahl Stockschrauben M10x200mm:
Vorkonfektioniert mit 3x Sperrzahnmutter und EPDM Runddichtung. Abmessung der Stockschrauben M10x200. Details zu der Länge finden Sie unter der Artikelnummer 1737. - Stabile 40 x 40 Aluprofile:

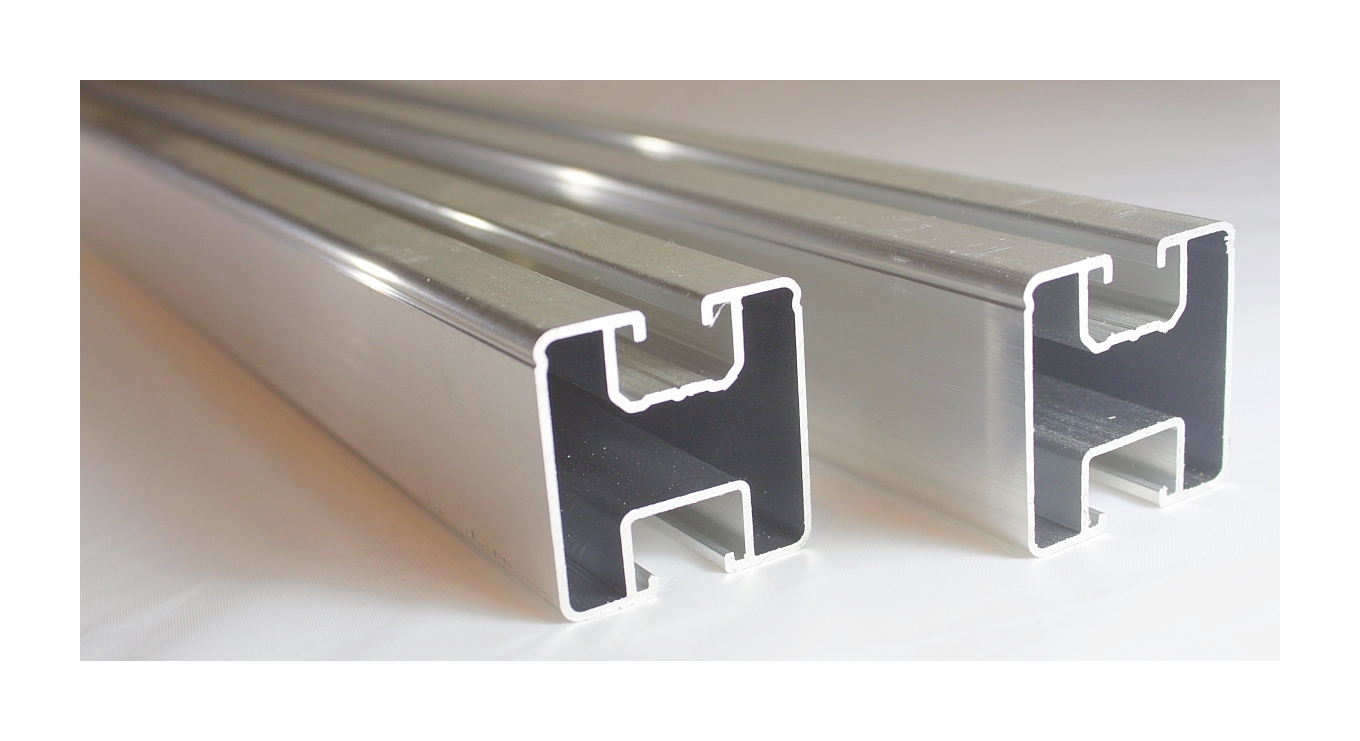

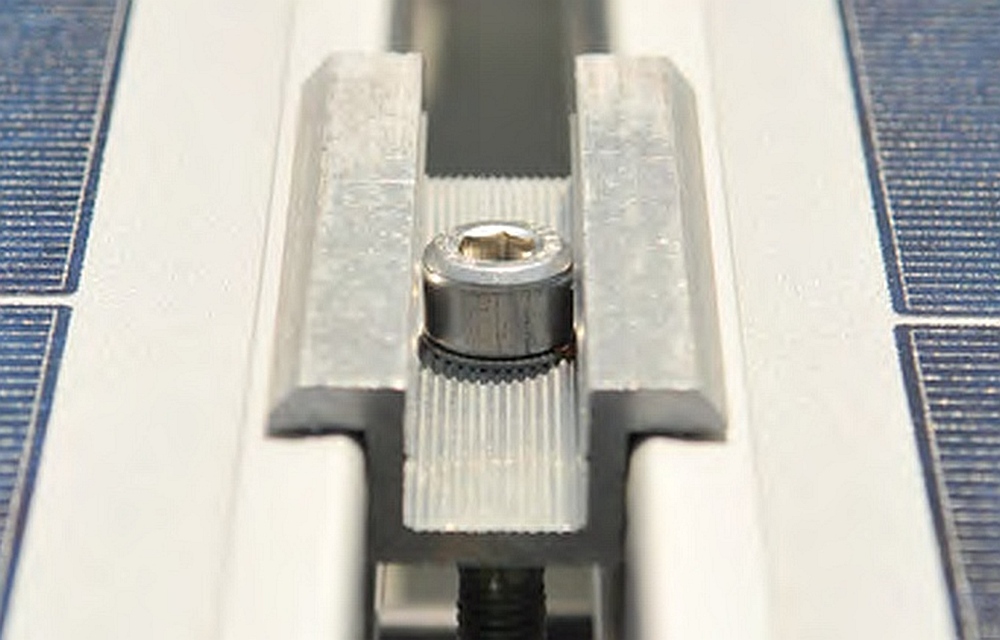

Sie erhalten in diesem Set unseren robusten 40 x 40 mm Profile aus hochwertigem Aluminium. - Mittel- und Endklemmen mit 70 mm Klemmlänge:
Die extra lange Klemmung von 70mm gewährleistet einen sicheren Halt Ihrer Module. Inklusive sind Edelstahl Innensechskantschrauben und Nutensteine. - UV stabilisierte Kabelbinder:
UV stabilisierte Kabelbinder 4,8mmx300mm für lange Haltbarkeit im Aussenbereich. - Endkappen
Flexibilität:
Alle Komponenten aus dem Set sind bei uns auch einzeln zu erhalten. Sollten Sie zusätzliche Komponenten wie Dachhaken oder Klemmen benötigen, erhalten Sie diese bei uns im Shop stückgenau. Damit lässt sich das Set unkompliziert individuell an Ihre örtlichen Gegebenheiten anpassen.
Anwendung:
Das Set eignet sich für die Befestigung von Photovoltaikmodulen, hochkant mit einer max. Breite von ~100 cm bis 115cm (abhängig vom Set, siehe Beschreibung unten) auf Blech Welldach oder ähnlichen Eindeckungen.
Das Set eignet sich für die Befestigung von Photovoltaikmodulen, hochkant mit einer max. Breite von ~100 cm bis 115cm (abhängig vom Set, siehe Beschreibung unten) auf Blech Welldach oder ähnlichen Eindeckungen.
Lieferumfang:

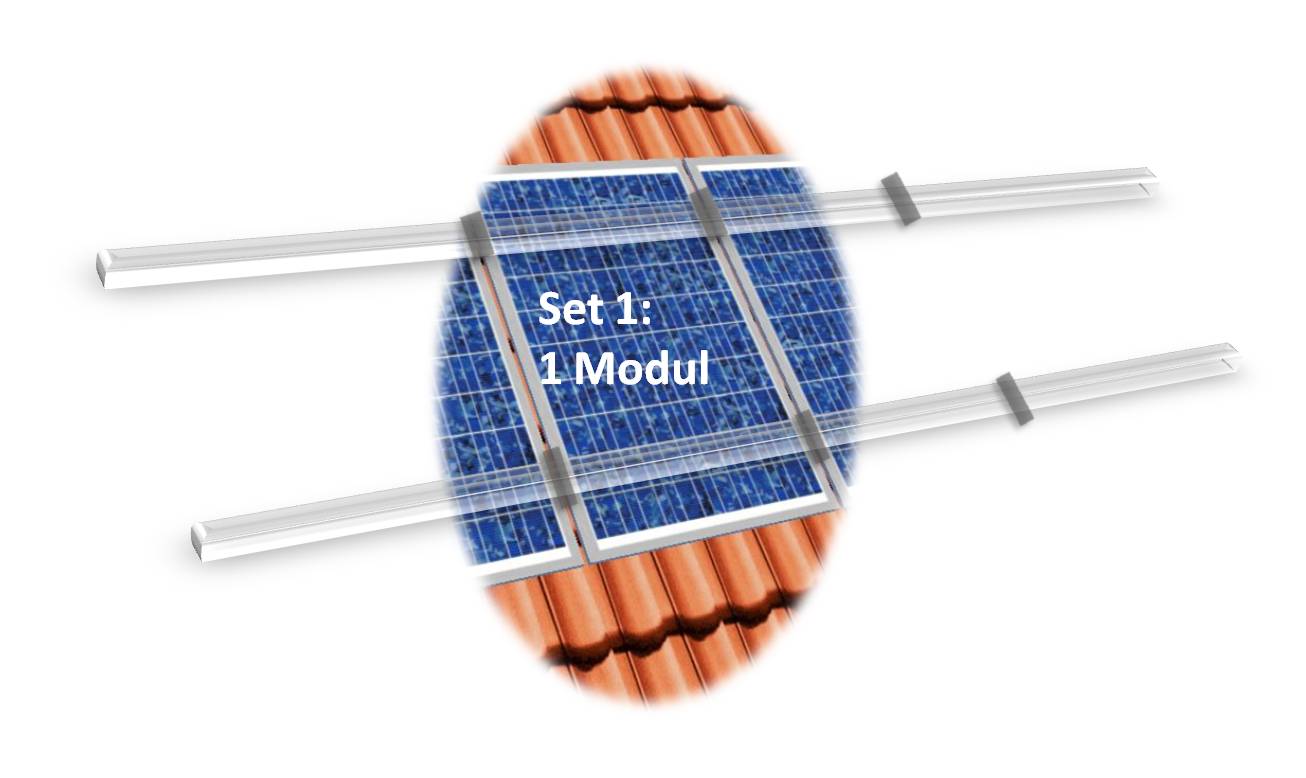

Set 1: Befestigung von 1 Solarmodul mit max Breite 115cm je Modul
- 2 x Aluprofil 40x40 mm Querschnitt. Je Profil 1.30m Länge
- 4x Stockschraube M10x200mm + 4x Adapterblech + 4 Paar M10x25/Sperrzahnmutter

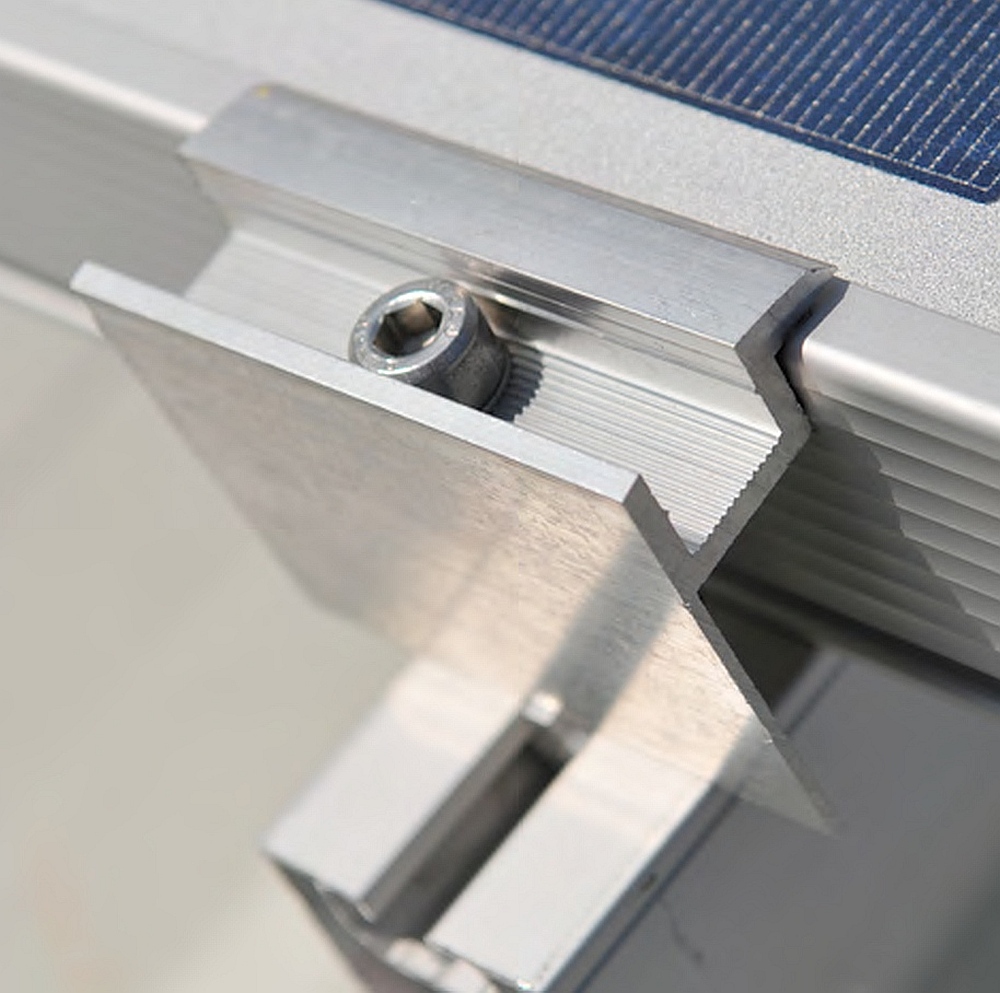

- 4 x Endklemme. Komplett Set mit Zylinderschraube und Nutenstein. Rahmenhöhe: 30 mm.
- 10x Kabelbinder 4,8x300mm
- 4x Endkappe. Grau.
| Art der Bedachung - Installation: | Welldach (mit Stockschraube) |
|---|---|
| Montagesets: | Für Welldach (Stockschraube) |
GPSR - Herstellerangaben
"Europe-Solar"
Unternehmensname
A-E-S Europe GmbH
Adresse
Hansastrasse 68, 30952 Ronnenberg
Telefonnummer und E-Mail
Tel. 05069 480 3670, info@europe-solar.de
Sicherheitshinweis:
- Nur durch Fachpersonal installieren
Anmelden
Produktgalerie überspringen
Ergänzende Stockschrauben und Adapterplatten
Solar Stockschraube M10x200mm Edelstahl V2A EPDM 3x Sperrzahnmutter PV Befestigung
Ab
1,03 €*
Edelstahlstockschraube V2A M10 x 200 mm.
Befestigung von Aluschienen uvm. Vorkonfektioniert mit 3x Edelstahl Sperrzahnmutter sowie EPDM Dichtung
Lieferumfang:
1x Stockschraube vorkonfektioniert mit 3x M10 Sperrzahnmutter und EPDM Dichtung
Vorteile:
Stockschraube ist bereits vorkonfektioniert mit EPDM Dichtung und Edelstahlmutter (3x Sperrzahn)
Schraube & Muttern aus 1.4301 Edelstahl (A2)
Anwendung:
Zur sicheren Befestigung der Aluprofile Ihrer Solaranlage auf dem Dach. Beispielsweise auf Eternit,- Bitumen-, Alu- und Stahlblechdächern und sonstigen Anwendungen für Holzbau.
Die Stockschraube ist aus rostfreiem A2 Edelstahl gefertigt. Dieses gewährleistet eine lange Lebensdauer und hohe Festigkeit.

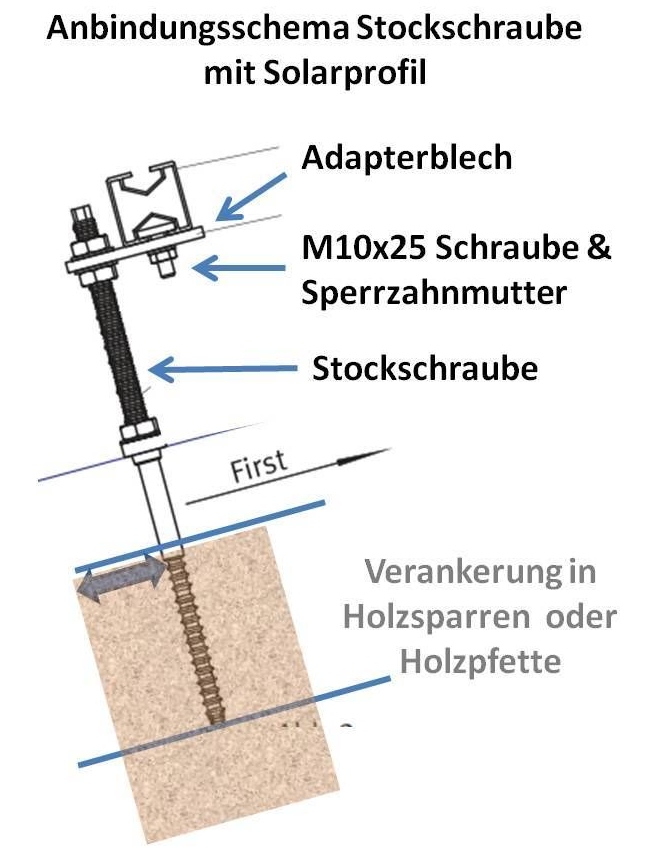

Für die Anbindung an ein Aluprofil benötigen Sie noch ein Adapterblech und eine M10x25mm Sechskantschraube und Mutter. Diese Teile sowie weiteres Zubehör finden Sie ebenfalls bei uns im Shop.
Spezifikation Stockschraube:
Ausführung: Stockschraube zur Befestigung von Aluprofilen
Abmessung: M10x 200 mm
Material: Edelstahl A2, rostfrei
Gewinde: Holzgewinde unten (Länge ca. 80mm). Metrisches Gewinde oben (Länge ca. 110mm)
6kant Antrieb
Verwendung:
Photovoltaik. Montage Solaranlage. Stahlbau. Holzbau.
Adapterplatte für M10 Adapterblech Stockschraube Solarprofil Anbindung
0,58 €*

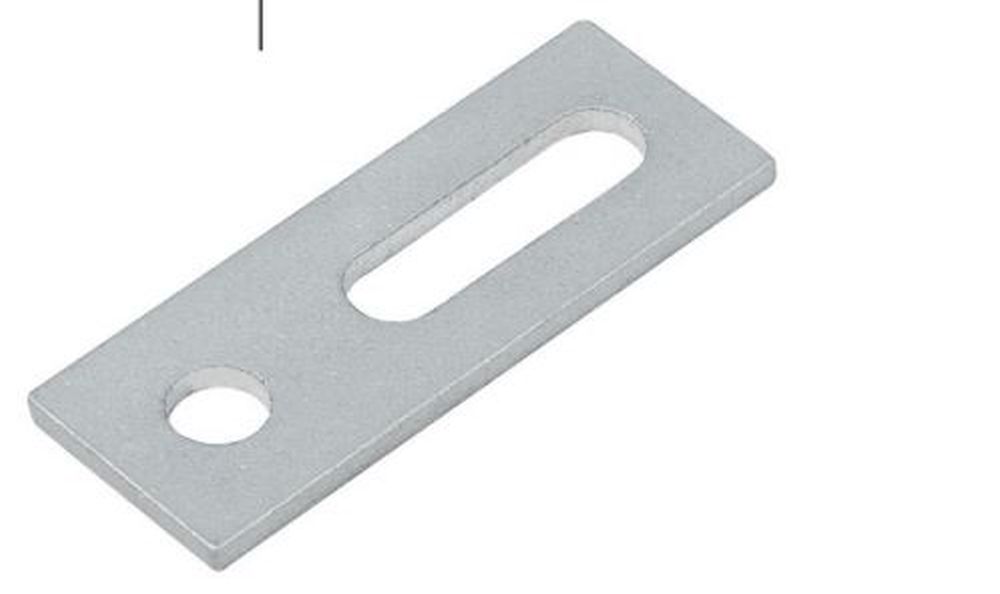

Adapterplatte für M10 Stockschrauben und Solar-Aluprofile
