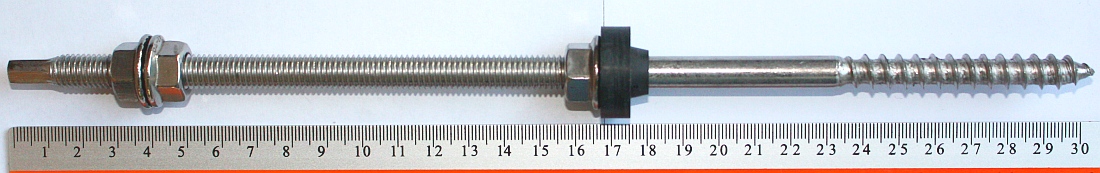

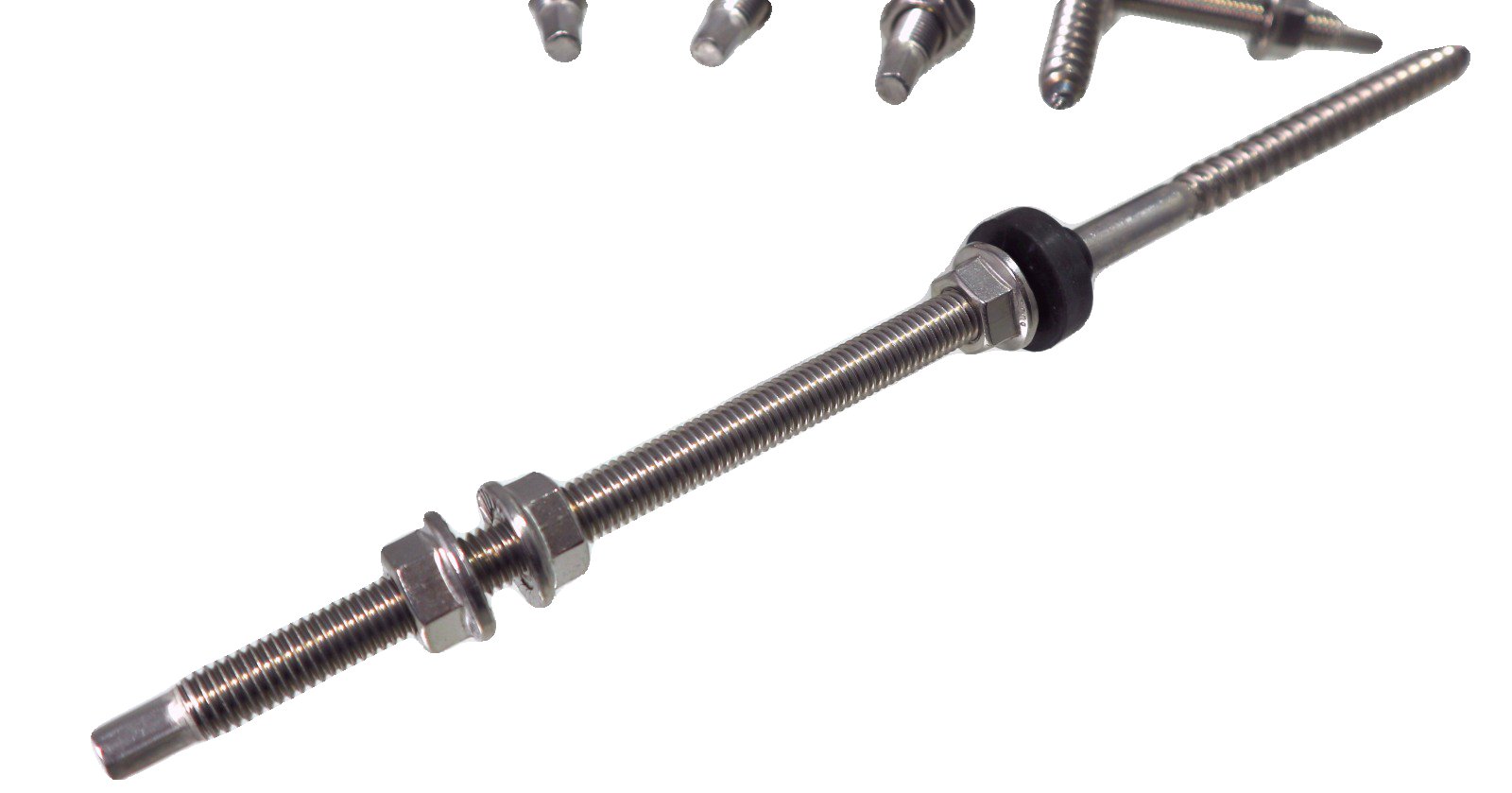

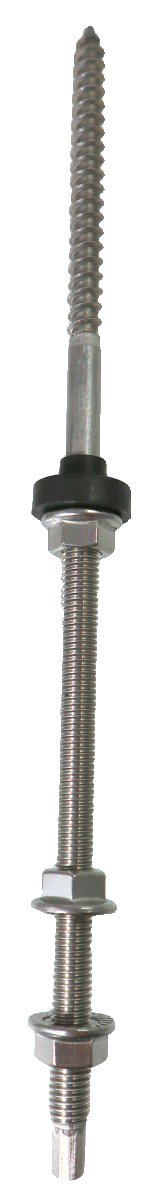

Solar Edelstahl Stockschraube M10x300 mm. Konfektioniert mit EPDM Dichtung + 3x M10 Sperrzahnmutter

Adapterplatte für M10 Stockschrauben und Solar-Aluprofile Die Adapterplatte dient zur stabilen Verbindung zwischen einer M10 Stockschraube und dem Aluprofil Ihrer PV-Unterkonstruktion. Sie wird insbesondere bei Solar-Montagesystemen mit Stockschrauben eingesetzt, zum Beispiel auf Wellfaserzementdächern, Trapezblechdächern mit Holzunterkonstruktion oder anderen geeigneten Dachkonstruktionen. Durch das 11 mm Rundloch und das 11 x 40 mm Langloch lässt sich die Verbindung praxisgerecht ausrichten. Das Langloch ermöglicht eine flexible Justierung des Aluprofils, sodass kleinere Maßtoleranzen bei der Montage sauber ausgeglichen werden können. Hochwertiger Edelstahl A2 / 1.4301 Das Adapterblech besteht aus 1.4301 Edelstahl A2. Dieser austenitische Edelstahl zeichnet sich durch eine sehr gute Korrosionsbeständigkeit aus und ist damit sehr gut für den dauerhaften Einsatz im Außenbereich geeignet. Die massive Ausführung mit 5 mm Materialstärke sorgt für eine belastbare und langlebige Verbindung innerhalb der PV-Unterkonstruktion. Technische Daten Material Edelstahl A2 / 1.4301 Abmessungen 82 x 30 x 5 mm Rundloch 11 mm Langloch 11 x 40 mm, inkl. Radien Anwendung Anbindung von M10 Stockschrauben an Solar-Aluprofile Lieferumfang 1 x Adapterplatte / Adapterblech aus Edelstahl A2 / 1.4301 Hinweis: Eine Stockschraube ist nicht Bestandteil dieses Angebots. Passende M10 Stockschrauben in unterschiedlichen Längen sowie weiteres Zubehör für Solar-Montagesysteme erhalten Sie ebenfalls bei uns im Shop. Typische Verwendung Die Adapterplatte wird auf der M10 Stockschraube befestigt und bildet anschließend den Anschlusspunkt für das Solar-Aluprofil. Dadurch entsteht eine stabile Verbindung zwischen Dachunterkonstruktion und PV-Montageschiene. In Kombination mit geeigneten Stockschrauben, Muttern und Solarprofilen eignet sich das Adapterblech für zahlreiche Montageaufgaben im Bereich Photovoltaik-Unterkonstruktion. Praxis-Tipp: Prüfen Sie vor der Montage, ob Stockschraubenlänge, Untergrund, Dichtscheibe, Adapterplatte und Aluprofil zueinander passen. Bei der Befestigung sind die jeweiligen Montagevorgaben des Montagesystems sowie die baulichen Anforderungen vor Ort zu beachten.

10 Stck Flanschmutter M10 mit Sperrzahn – DIN 6923, Edelstahl A2 / V2A Die M10 Flanschmutter mit Sperrzahn nach DIN 6923 eignet sich ideal für stabile und dauerhaft sichere Schraubverbindungen im Bereich Photovoltaik-Montage, Metallbau und allgemeiner Befestigungstechnik. Durch den integrierten Flansch verteilt sich die Klemmkraft großflächiger auf dem Bauteil. Die Sperrverzahnung auf der Unterseite sorgt zusätzlich für einen besseren Halt gegen unbeabsichtigtes Lösen. Die Muttern bestehen aus Edelstahl A2 / V2A und sind dadurch korrosionsbeständig sowie für den Einsatz im Außenbereich geeignet. Besonders häufig wird diese Flanschmutter zusammen mit unserer M10 Sechskantschraube Art.-Nr. 1907-1 verwendet, zum Beispiel zur Befestigung von Dachhaken an Montageschienen. Typische Anwendung In der PV-Unterkonstruktion wird die M10 Sechskantschraube in die Nut der Aluschiene eingeschoben. Anschließend wird der Dachhaken oder ein anderes Befestigungsteil über die Schraube positioniert und mit der M10 Flanschmutter fixiert. Die Sperrverzahnung unterstützt dabei eine sichere Verbindung zwischen Mutter und Bauteil. Produktvorteile M10 Flanschmutter mit Sperrzahn nach DIN 6923 Edelstahl A2 / V2A – korrosionsbeständig und für den Außenbereich geeignet Integrierter Flansch zur besseren Kraftverteilung Sperrverzahnung zur erhöhten Losdrehsicherung Ideal für PV-Montagesysteme, Metallbau und technische Befestigungen Passend zur M10 Sechskantschraube Art.-Nr. 1907-1 Technische Daten Artikel: Flanschmutter mit Sperrzahn Gewinde: M10 Norm: DIN 6923 Material: Edelstahl A2 / V2A Ausführung: mit Flansch und Sperrverzahnung Lieferumfang: 10 Stück Hinweis Für die Verbindung von Dachhaken und Montageschiene empfehlen wir die Kombination mit der passenden M10 Sechskantschraube Art.-Nr. 1907-1. Bitte achten Sie bei der Montage auf eine fachgerechte Verschraubung und ein geeignetes Anzugsdrehmoment entsprechend der jeweiligen Unterkonstruktion.

10 Stck. M10x25 mm Sechskantschrauben Edelstahl V2A DIN 933 / A2 Die M10x25 mm Sechskantschrauben aus Edelstahl V2A eignen sich für stabile und korrosionsbeständige Schraubverbindungen im Außenbereich. Durch das metrische M10-Gewinde und den klassischen Sechskantkopf lassen sich die Schrauben zuverlässig mit handelsüblichem Werkzeug montieren. Im Bereich der Photovoltaik-Montage werden diese Schrauben zur Verbindung von Dachhaken mit unseren Aluminium-Montageprofilen verwendet. Die Schraube wird dabei in den unteren 10er Nutenkanal des Aluprofils eingeschoben bzw. mit dem Profil verbunden, durch das Langloch des Dachhakens geführt und mit einer M10 Sperrzahnmutter gekontert. Dadurch entsteht eine kraftschlüssige Verbindung zwischen Dachhaken und Montageschiene. Typische Anwendung Verbindung von Dachhaken und Aluminiumprofil bei PV-Unterkonstruktionen Montage- und Befestigungsarbeiten im Außenbereich Verschraubungen mit metrischem M10-Gewinde Geeignet für Anwendungen, bei denen Edelstahl A2 / V2A benötigt wird Wichtiger Hinweis zur Montage Für die Verbindung zwischen Dachhaken und Aluprofil wird zusätzlich eine passende Sperrzahnmutter M10 benötigt. Passender Artikel: Sperrzahnmutter M10 – Art. 1904-2 Technische Daten Artikel: Sechskantschraube M10x25 mm Norm: DIN 933 Material: Edelstahl V2A / A2 Gewinde: M10 Länge: 25 mm Kopfform: Sechskantkopf Lieferumfang: 10 Stück Vorteile Korrosionsbeständiger Edelstahl A2 / V2A Geeignet für den Einsatz im Außenbereich Vollgewinde nach DIN 933 Stabile Verbindung für PV-Montagesysteme Einfache Montage mit Maulschlüssel, Ringschlüssel oder Stecknuss Die M10x25 mm Sechskantschrauben sind eine passende Befestigungslösung für viele Montagearbeiten im Photovoltaikbereich und besonders geeignet, wenn Dachhaken sicher mit Aluminium-Montageprofilen verbunden werden sollen.
